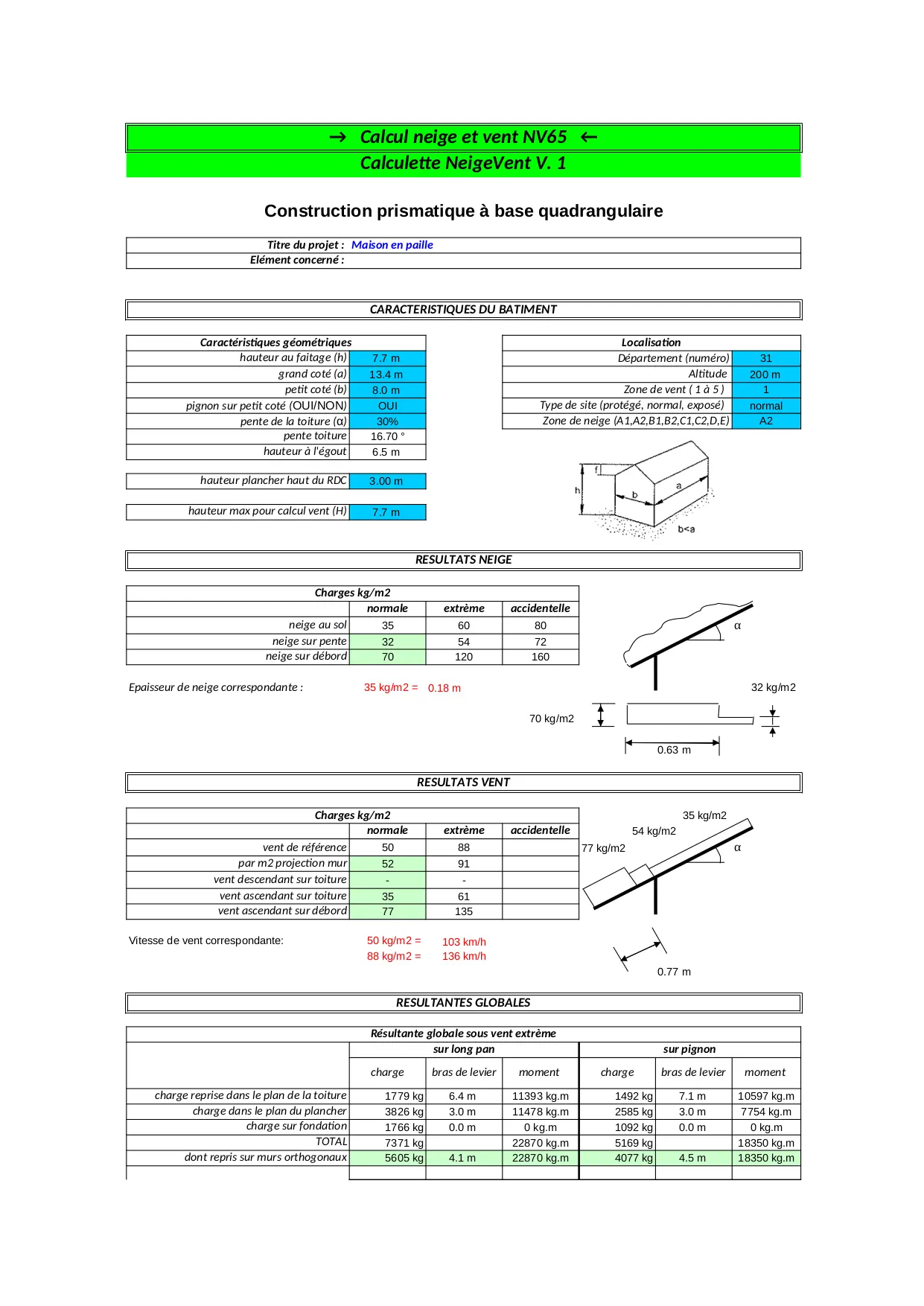

1-NV 65
 →   Calcul neige et vent NV65   ←
 Calculette NeigeVent V. 1
   Construction prismatique à base quadrangulaire
           Vent
 Titre du projet : Maison en paille         2.0 Auterive  Caraman  Cintegabelle  Lanta  Montgiscard  Nailloux  Revel  Villefranche-de-Lauragais
 Elément concerné :          1.0 Tous les autres cantons
 CARACTERISTIQUES DU BATIMENT
           Neige
 Caractéristiques géométriques   Localisation       C2 Revel
 hauteur au faitage (h) 7.7  Département (numéro)   31.0  31  Haute-Garonne  A2 Tous les autres cantons
 grand coté (a) 13.4  Altitude   200.0  -
 petit coté (b) 8.0  Zone de vent ( 1 à 5 )   1.0  2 ; 1 -
 pignon sur petit coté (OUI/NON) OUI  Type de site (protégé  normal  exposé)   normal  -
 pente de la toiture (α) 30.0  Zone de neige (A1 A2 B1 B2 C1 C2 D E)   A2  C2 ; A2 -
 pente toiture 16.69924423399362
 hauteur à l'égout 6.5
 hauteur plancher haut du RDC 3.0         En cas d'abscence de plancher prendre hauteur plancher = hauteur à l'égout  La hauteur prise en compte pour le calcul du vent est normalement égale à la hauteur au faîtage. La changer permet par exemple de calculer les ancrages de l'étage indépendament du vent sur RDC.
 hauteur max pour calcul vent (H) 7.7
 RESULTATS NEIGE
 Charges kg/m2
  normale extrème accidentelle
 neige au sol 35.0 60.0 80.0   α
 neige sur pente 31.5 54.0 72.0
 neige sur débord 70.0 120.0 160.0
 Epaisseur de neige correspondante : 35.0 0.175    31.5
    70.0
      0.63
 RESULTATS VENT
 Charges kg/m2     34.71731024420328
  normale extrème accidentelle 54.02564363919791
 vent de référence 50.0 87.5  77.15795384640442  α
 par m2 projection mur 52.003329697540416 91.00582697069572
 vent descendant sur toiture - -        Carte neige        Carte vent
 vent ascendant sur toiture 34.71731024420329 60.75529292735576        NV65 révisé 2009        NV65 révisé 2009
 vent ascendant sur débord 77.15795384640442 135.02641923120774
 Vitesse de vent correspondante: 50.0 102.77353745006543
  87.5 135.9566107256282
      0.77
 RESULTANTES GLOBALES
 Résultante globale sous vent extrème
  sur long pan   sur pignon
  charge bras de levier moment charge bras de levier moment
 charge reprise dans le plan de la toiture 1778.6765143615487 6.40505039479247 11392.512710519532 1492.4955623194096 7.1 10596.718492467808
 charge dans le plan du plancher 3825.9945330516725 3.0 11477.983599155017 2584.5654859677584 3.0 7753.696457903276
 charge sur fondation 1765.8436306392334 0.0 0.0 1092.0699236483488 0.0 0.0
 TOTAL 7370.514678052455  22870.49630967455 5169.130971935517  18350.414950371083
 dont repris sur murs orthogonaux 5604.6710474132215 4.080613494743852 22870.49630967455 4077.061048287168 4.500892857142857 18350.414950371083
 Soulèvement total 5574.719441642904   5795.589351841587
 Titre du projet : Maison en paille
 Elément concerné :

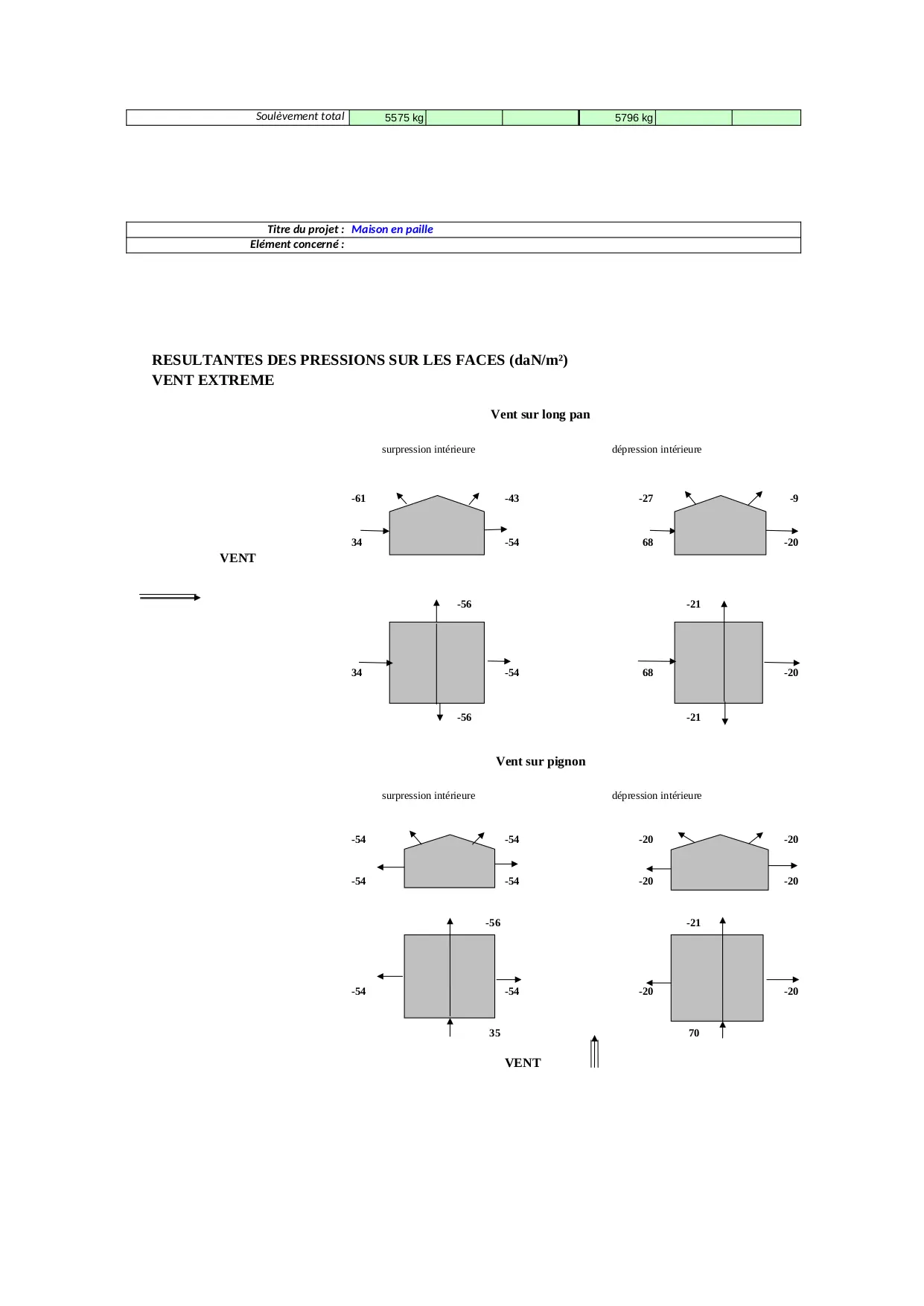

 RESULTANTES DES PRESSIONS SUR LES FACES (daN/m²)
 VENT EXTREME
    Vent sur long pan
  surpression intérieure   dépression intérieure
  -60.75529292735575  -43.250666804787954 -26.96570948611516  -9.461083363547367
  33.78958344124059  -54.06333350598494 67.57916688248118  -20.273750064744352
 VENT
   -56.00358582812045   -21.001344685545167
  33.78958344124059  -54.06333350598494 67.57916688248118  -20.273750064744352
   -56.00358582812045   -21.001344685545167
    Vent sur pignon
  surpression intérieure   dépression intérieure
  -54.06333350598494  -54.06333350598494 -20.273750064744352  -20.273750064744352
   -56.00358582812045   -21.001344685545167
  -54.06333350598494  -54.06333350598494 -20.273750064744352  -20.273750064744352
   35.00224114257528   70.00448228515056
    VENT
 Cas d'une construction fermée:    EXTREME
 Ce - Ci  surpression dépression  surpression dépression
 face au vent  33.78958344124059 67.57916688248118  35.00224114257528 70.00448228515056
 face sous le vent  -54.06333350598494 -20.273750064744352  -56.00358582812045 -21.001344685545167
 normale sous le vent  -56.00358582812045 -21.001344685545167  -54.06333350598494 -20.273750064744352
 couverture au vent  -71.72580943672945 -31.83487802848592  -63.82549025318964 -23.934558844946118
 toiture au vent  -60.75529292735575 -26.96570948611516  -54.06333350598494 -20.273750064744352
 couverture sous le vent  -51.06039220255172 -11.169460794308188  -63.82549025318964 -23.934558844946118
 toiture sous le vent  -43.250666804787954 -9.461083363547367  -54.06333350598494 -20.273750064744352
 par m2 mur  91.00582697069572
2-Interprétation résultats

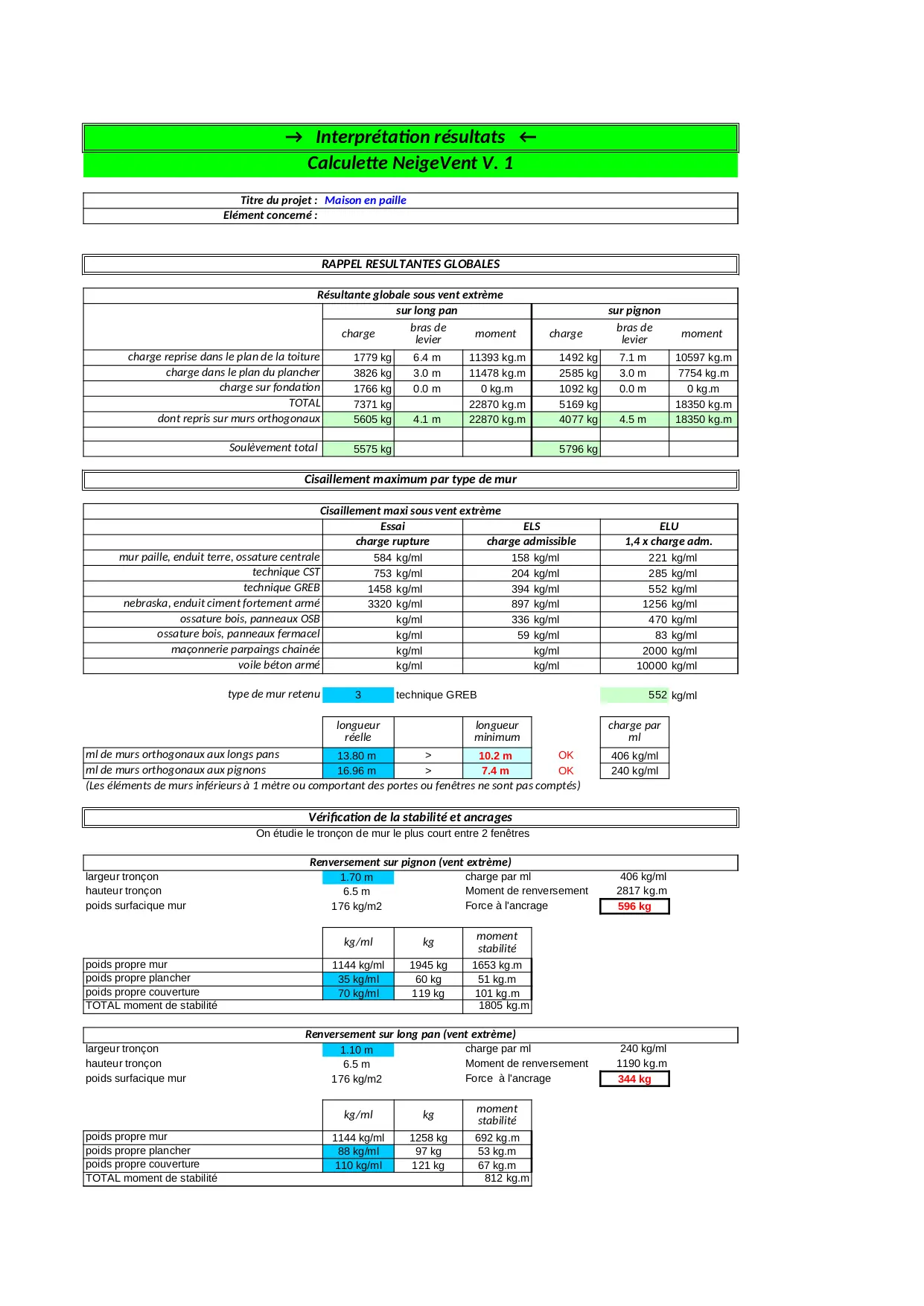

 →   Interprétation résultats   ←
 Calculette NeigeVent V. 1
 Titre du projet : Maison en paille
 Elément concerné :
 RAPPEL RESULTANTES GLOBALES
 Résultante globale sous vent extrème
  sur long pan   sur pignon
  charge bras de levier moment charge bras de levier moment
 charge reprise dans le plan de la toiture 1778.6765143615487 6.40505039479247 11392.512710519532 1492.4955623194096 7.1 10596.718492467808
 charge dans le plan du plancher 3825.9945330516725 3.0 11477.983599155017 2584.5654859677584 3.0 7753.696457903276
 charge sur fondation 1765.8436306392334 0.0 0.0 1092.0699236483488 0.0 0.0
 TOTAL 7370.514678052455  22870.49630967455 5169.130971935517  18350.414950371083
 dont repris sur murs orthogonaux 5604.6710474132215 4.080613494743852 22870.49630967455 4077.061048287168 4.500892857142857 18350.414950371083
 Soulèvement total 5574.719441642904   5795.589351841587
 Cisaillement maximum par type de mur
 Cisaillement maxi sous vent extrème
  Essai  ELS  ELU   Poids surfacique
  charge rupture  charge admissible  1 4 x charge adm.
1.0 mur paille  enduit terre  ossature centrale 584.0 kg/ml 157.83783783783784 kg/ml 220.97297297297297 kg/ml  132.0  http://www.ecobuildnetwork.org/images/stories/ebnet_pdfs/InPlane_Wall_Tests_Large.pdf
2.0 technique CST 753.0 kg/ml 203.51351351351352 kg/ml 284.9189189189189 kg/ml  132.0  http://www.ccl.fr/pdf/eco-construction-ccl-OSB3%20KRONO.pdf
3.0 technique GREB 1458.0 kg/ml 394.05405405405406 kg/ml 551.6756756756756 kg/ml  176.0  http://www.approchepaille.fr/pdf/jb_thevard_resistance_mecanique_technique_du_greb.pdf
4.0 nebraska  enduit ciment fortement armé 3320.0 kg/ml 897.2972972972973 kg/ml 1256.216216216216 kg/ml  170.0  http://www.ecobuildnetwork.org/images/stories/ebnet_pdfs/InPlane_Wall_Tests_Large.pdf
5.0 ossature bois  panneaux OSB  kg/ml 336.0 kg/ml 470.4 kg/ml  25.0  http://tdb-atec.cstb.fr/fichiers/pdf/GS05-F/FC071949.pdf
6.0 ossature bois  panneaux fermacel  kg/ml 59.0 kg/ml 82.6 kg/ml  25.0  http://tdb-atec.cstb.fr/fichiers/pdf/GS02-C/AC091373.pdf
7.0 maçonnerie parpaings chainée  kg/ml  kg/ml 2000.0 kg/ml  190.0
8.0 voile béton armé  kg/ml  kg/ml 10000.0 kg/ml  500.0
 type de mur retenu 3.0 technique GREB   551.6756756756756 kg/ml
  longueur réelle  longueur minimum  charge par ml
 ml de murs orthogonaux aux longs pans 13.8 > 10.15935864953406 OK 406.1355831458856
 ml de murs orthogonaux aux pignons 16.96 > 7.3903222999522455 OK 240.39275048863018
 (Les éléments de murs inférieurs à 1 mètre ou comportant des portes ou fenêtres ne sont pas comptés)
 Vérification de la stabilité et ancrages
 On étudie le tronçon de mur le plus court entre 2 fenêtres
 Renversement sur pignon (vent extrème)
 largeur tronçon 1.7  charge par ml  406.1355831458856
 hauteur tronçon 6.5  Moment de renversement  2817.3799801772993
 poids surfacique mur 176.0  Force à l'ancrage  595.6323412807643
  kg/ml kg moment stabilité
 poids propre mur 1144.0 1944.8 1653.08
 poids propre plancher 35.0 59.5 50.574999999999996
 poids propre couverture 70.0 119.0 101.14999999999999
 TOTAL moment de stabilité   1804.805
 Renversement sur long pan (vent extrème)
 largeur tronçon 1.1  charge par ml  240.39275048863018
 hauteur tronçon 6.5  Moment de renversement  1190.1802149415207
 poids surfacique mur 176.0  Force  à l'ancrage  343.88201358320055
  kg/ml kg moment stabilité
 poids propre mur 1144.0 1258.4 692.1200000000001
 poids propre plancher 88.0 96.80000000000001 53.24000000000001
 poids propre couverture 110.0 121.00000000000001 66.55000000000001
 TOTAL moment de stabilité   811.9100000000001
 Titre du projet : Maison en paille
 Elément concerné :

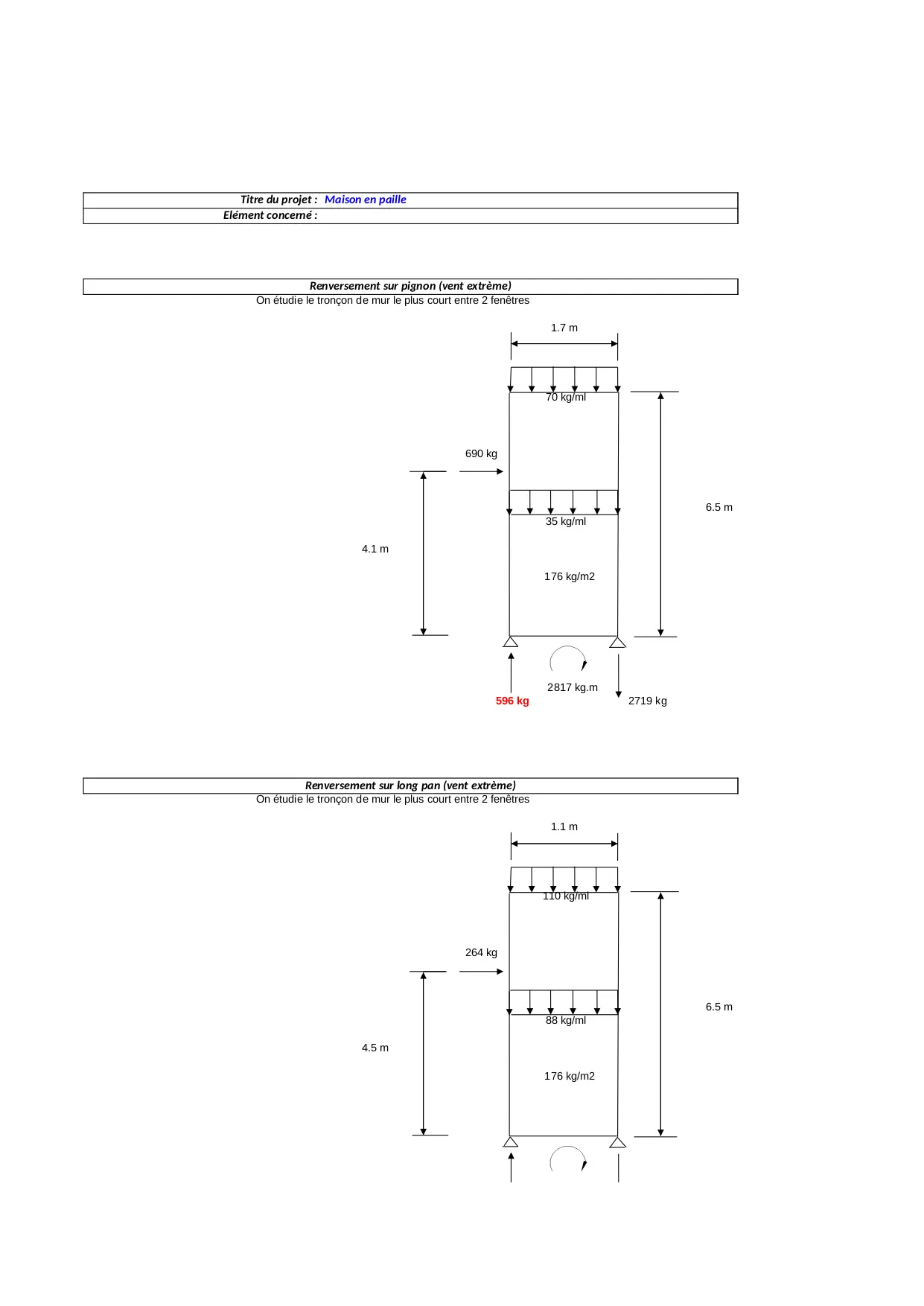

 Renversement sur pignon (vent extrème)
 On étudie le tronçon de mur le plus court entre 2 fenêtres
     1.7
     70.0
    690.4304913480055
       6.5
     35.0
  4.080613494743852
     176.0
     2817.3799801772993
    595.6323412807642  2718.9323412807644
 Renversement sur long pan (vent extrème)
 On étudie le tronçon de mur le plus court entre 2 fenêtres
     1.1
     110.0
    264.43202553749325
       6.5
     88.0
  4.500892857142857
     176.0
     1190.1802149415207
    343.88201358320055  1820.0820135832005
3-Explications
   QUELQUES EXPLICATIONS
Les maisons en paille se comportent au niveau stabilité comme les maisons à ossature bois de type plateforme (et comme les maisons en parpaings). Les murs s'appuient entre plancher et fondation ou entre toiture et plancher. Toiture et plancher travaillent comme des poutres au vent et renvoient les efforts aux murs orthogonaux à la face frappée par le vent. Il est donc primordial que plancher et toiture soient parfaitement rigides dans leur plan. Ce comportement structurel se différencie de celui des bâtiments anciens en maçonnerie massive (mur de 50cm) où les murs sont auto-stables du fait de leur masse. En conséquence plancher et toiture doivent être traités de manière différente des solution traditionnelles.
La feuille de calcul montrent qu'une construction à étage reprend facilement 3 fois plus de vent qu'une construction à RDC. Du coup certains types de murs ne conviennent pas pour des constructions à étage avec faibles pentes. Les calculs montrent en outre que les constructions à étages nécessitent d'être ancrées à leurs fondations contrairement le plus souvent aux constructionx en RDC. Enfin la feuille de calcul est faite pour des constructionx à RDC ou à R+1  car pour des hauteurx à l'égout dépassant 6m  on voit qu'il devient très difficile d'assurer la stabilité du bâtiment. En conclusion  ne faites pas un R+2 sans bureau d'étude chevronné.
voir :
http://syl20.h.free.fr/BD_gene/fic/StabiliteEquilibre_OB.pdf
http://calamar.univ-ag.fr/uag/physique/lpat/lpat-new/colloque/PRESENTATIONS/Quistin/Construction%20paracyclonique-colloque%20%20du%2015mai07.pdf
Les murs peuvent être étudiés au point de vue de la stabilité comme les constructions bois  en considérant chaque éléments de panneaux compris entre porte et fenêtre comme indépendant. Les efforts aux ancrages résultant sont ceux indiqués dans la présente feuille de calcul. Pour une MOB  on ne prend pas en compte les éléments de panneaux d'une largeur inférieure à 60cm  pour la paille  il ne faut pas prendre en compte les éléments d'une largeur inférieure à 1m ou 1m20 dont la résistance est déjà 25% plus faible que celle des panneaux de 2m40 minimum.
Trois type de plancher forment des diaphragmes efficaces: plancher OSB  plancher béton bois ou planche inclinées à 45° (plus difficile à justifier). Pour être efficace la construction des planchers OSB doit être conforme à la réglementation  entraxe des solives suivant sous multiple de la taille des panneaux OSB  petite rive portée  clouage tout les 15cm  collage entre les panneaux  pose à coupe de pierre  poutre périphérique continue formant tirant. La distance entre refends est limitée normalement à 9m (DTU construction bois) et la distance entre joint de dilatation des planchers en panneaux limitée à 7m (DTU plancher).
voir :
http://boisphile.over-blog.com/categorie-508552.html
http://www.bois.com/particuliers/forum
Si les calculs donnent des efforts aux ancrages positifs  la construction doit être ancrée dans sa fondation (ce qui est généralement le cas pour les constructions à étage). La fondation doit donc résister aux efforts de tractions  donc être en béton armé. Il est alors nécessaire d’ajouter des équerres en pieds de poteaux accrochant ensemble poteaux  lisse basse et chevilles de fixation. Le chaînage lui-même doit alors être ancré dans semelle de fondation par des chaînages verticaux espacés d’environ 1/10 de la hauteur de béton du chaînage.
Pour les ancrages  2 types de chevilles sont possibles : cheville mécanique  distance au bord mini 65mm si chaînage béton armé ; cheville chimique  distance au bord mini 45mm si blocs en U. On mettra au minimum 2 chevilles M10 tous les 1m20 (au plus près des montants). On mettra des équerres au droit de chaque interruption du mur (porte  fenêtre  about de murs et angles). La résistance à l’arrachement des chevilles doit être supérieure à la capacité d’une équerre.
Le poids propre de la semelle de fondation  des murets et des chaînages béton et du dallage s’il est connecté aux semelles de fondations doit équilibrer l’effort de soulèvement. Les efforts aux ancrages doivent être inférieurs à 862kg  charge limite de 2 équerres simpson E17/2 à l'ELU et correspondant environ au poids propre de 2ml de semelle. Il faut alors 12 clous sur chacune des 2 équerres! On a donc tout intérêt à limiter les efforts aux ancrages en utilisant des murs plus longs.
voir:
https://www.hilti.fr/fstore/holfr/techlib/docs/technical%20product%20files/metal%20anchors/18_HSA_022009.pdf
https://www.hilti.fr/fstore/holfr/techlib/docs/technical%20product%20files/chemical%20anchors/06_HVU_HAS_022009.pdf
http://www.simpson.fr/catalogue/categorie.php?fam=23&cat=96
http://www.strongtie.com/ftp/catalogs/C-2009/C-2009-p193.pdf
La répartition des voiles doit être aussi symétrique que possible  sans quoi des efforts de torsion modifient la répartitions des charges sur les murs de refends  voir peuvent rendre la construction instable. En pratique toutefois on aura presque toujours une des façades plus ouverte que les autres  il faut toutefois avoir au moins 3 façades contreventantes non concourantes  les 2 façades opposées devant avoir chacune au minimum la moitié de la longueur minimum calculée par la feuille  la troisième façade devant avoir la totalité de la longueur minimum dans la direction opposée.
Pour une longueur de façade supérieure à 9 mètres  il faudra généralement ajouter un mur de refends  celui-ci doit alors être calculé pour reprendre au moins la moitié des charges dans son plan. Comme les rez de chaussée sont généralement très peu cloisonnés  cette contrainte est difficile à satisfaire avec des cloisons en ossature bois. Une bonne solution peut être la réalisation d'un mur de refend en béton armé (parpaings à bancher)  ce qui permet de faire des refends courts  lourds donc plus facilement autostables et offrant une masse thermique.
Le dessin joint décrit un tel mur de refends qui pour être stable doit être le plus lourd possible  doit être parfaitement ancré dans des fondations en béton armé très débordantes et doit être ancré au plancher (700kg ELU par boulon M20). Un tel mur de refends  et sa fondation doit être calculé par quelqu'un de compétant. Il peut être placé derrière un poêle ou derrière un escalier  bref quelque part ou il ne gênera pas un réaménagement futur. L'exemple joint est calculé pour reprendre 4 Tonnes horizontales avec un voile de 2 5 mètre de long par 0 2m d'épaisseur  la longueur de la semelle est de 6m soit un débordement de 1m75 de chaque coté  ce qui est un minimum pour cette charge.
4-Détails calculs
