V=f(N)  BV5 sadev pont15 61

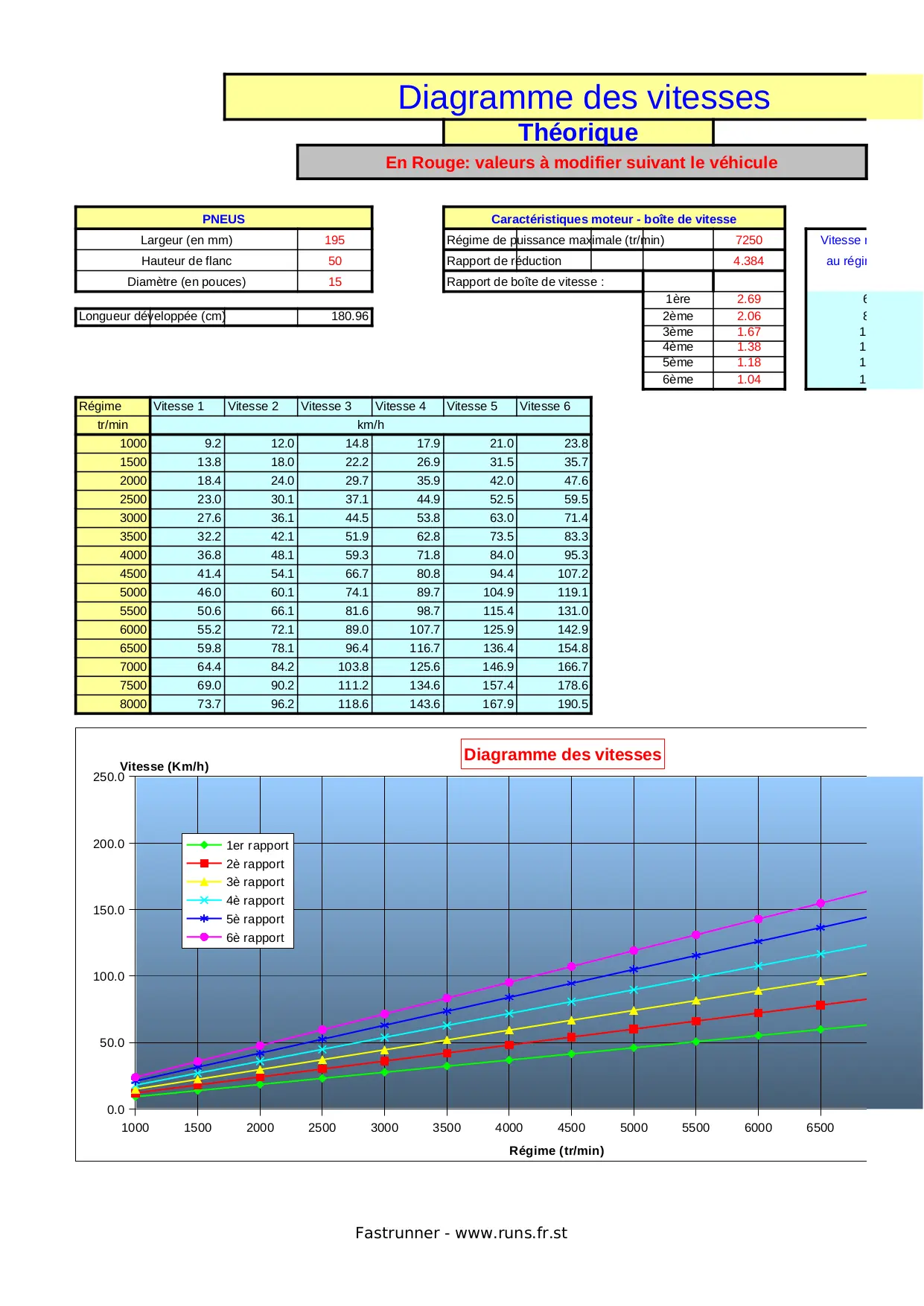

   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.06  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 2.91  66.62582358998527
 Longueur développée (cm)   180.95573687040002     2ème 2.13  91.02401251026157
         3ème 1.68  115.40544443265306
         4ème 1.36  142.55966665210082
         5ème 1.16  167.13891952315274
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 9.189768771032451 12.555036208311943 15.917992335538354 19.663402296841497 23.053644072159 7
 1500.0 13.784653156548679 18.832554312467913 23.87698850330753 29.49510344526224 34.5804661082385 7
 2000.0 18.379537542064902 25.110072416623886 31.83598467107671 39.32680459368299 46.107288144318 7
 2500.0 22.97442192758113 31.387590520779852 39.79498083884589 49.15850574210374 57.63411018039749 7
 3000.0 27.569306313097357 37.665108624935826 47.75397700661506 58.99020689052448 69.160932216477 7
 3500.0 32.16419069861359 43.9426267290918 55.712973174384246 68.82190803894522 80.6877542525565 7
 4000.0 36.759075084129805 50.22014483324777 63.67196934215342 78.65360918736599 92.214576288636 7
 4500.0 41.353959469646036 56.49766293740374 71.6309655099226 88.48531033578672 103.7413983247155 7
 5000.0 45.94884385516226 62.775181041559705 79.58996167769178 98.31701148420748 115.26822036079498 7
 5500.0 50.54372824067849 69.05269914571568 87.54895784546095 108.1487126326282 126.79504239687449 7
 6000.0 55.138612626194714 75.33021724987165 95.50795401323012 117.98041378104897 138.321864432954 7
 6500.0 59.73349701171094 81.60773535402762 103.4669501809993 127.8121149294697 149.84868646903348 7
 7000.0 64.32838139722718 87.8852534581836 111.42594634876849 137.64381607789045 161.375508505113 7
 7500.0 68.92326578274339 94.16277156233957 119.38494251653766 147.47551722631118 172.90233054119247 7
 8000.0 73.51815016825961 100.44028966649554 127.34393868430683 157.30721837473197 184.429152577272 7
V=f(N)  BV6 sadev pont 13 57
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.384  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 2.69  66.74808151526334
 Longueur développée (cm)   180.95573687040002     2ème 2.06  87.1613297456594
         3ème 1.67  107.51637082398705
         4ème 1.38  130.11039077975246
         5ème 1.18  152.16299938649016
         6ème 1.04  172.64648007313306
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 9.206631933139771 12.022252378711643 14.82984425158442 17.94626079720723 20.987999915377955 23.813307596294212
 1500.0 13.809947899709655 18.033378568067466 22.24476637737663 26.91939119581085 31.481999873066933 35.71996139444132
 2000.0 18.413263866279543 24.044504757423287 29.65968850316884 35.89252159441446 41.97599983075591 47.626615192588424
 2500.0 23.016579832849427 30.0556309467791 37.074610628961054 44.86565199301808 52.46999978844488 59.53326899073552
 3000.0 27.61989579941931 36.06675713613493 44.48953275475326 53.8387823916217 62.963999746133865 71.43992278888264
 3500.0 32.2232117659892 42.077883325490745 51.90445488054547 62.81191279022533 73.45799970382285 83.34657658702976
 4000.0 36.826527732559086 48.08900951484657 59.31937700633768 71.78504318882892 83.95199966151182 95.25323038517685
 4500.0 41.42984369912897 54.10013570420239 66.73429913212989 80.75817358743255 94.44599961920079 107.15988418332395
 5000.0 46.033159665698854 60.1112618935582 74.14922125792211 89.73130398603617 104.93999957688976 119.06653798147104
 5500.0 50.636475632268734 66.12238808291403 81.56414338371431 98.70443438463981 115.43399953457873 130.9731917796182
 6000.0 55.23979159883862 72.13351427226986 88.97906550950653 107.6775647832434 125.92799949226773 142.87984557776528
 6500.0 59.84310756540851 78.14464046162568 96.39398763529874 116.65069518184703 136.4219994499567 154.78649937591237
 7000.0 64.4464235319784 84.15576665098149 103.80890976109094 125.62382558045066 146.9159994076457 166.69315317405952
 7500.0 69.04973949854828 90.16689284033733 111.22383188688315 134.59695597905426 157.40999936533464 178.59980697220658
 8000.0 73.65305546511817 96.17801902969315 118.63875401267536 143.57008637765784 167.90399932302364 190.5064607703537
V=f(N) Origine JC5 129
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.06666666  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.09090909  62.62342352451762
 Longueur développée (cm)   180.95573687040002     2ème 1.86363636  103.86323918838505
         3ème 1.32142857  146.48034211856893
         4ème 1.02941176  188.03292962074894
         5ème 0.7948717  243.51515976584815
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 8.637713589588637 14.325964025984147 20.204185119802613 25.935576499413653 33.58829789873768 7
 1500.0 12.956570384382955 21.48894603897622 30.30627767970392 38.90336474912048 50.382446848106525 7
 2000.0 17.275427179177274 28.651928051968294 40.408370239605226 51.871152998827306 67.17659579747536 7
 2500.0 21.59428397397159 35.814910064960365 50.51046279950653 64.83894124853413 83.97074474684419 7
 3000.0 25.91314076876591 42.97789207795244 60.61255535940784 77.80672949824095 100.76489369621305 7
 3500.0 30.231997563560224 50.140874090944514 70.71464791930914 90.77451774794777 117.55904264558185 7
 4000.0 34.55085435835455 57.30385610393659 80.81674047921045 103.74230599765461 134.35319159495072 7
 4500.0 38.869711153148856 64.46683811692866 90.91883303911177 116.71009424736143 151.14734054431955 7
 5000.0 43.18856794794318 71.62982012992073 101.02092559901305 129.67788249706825 167.94148949368838 7
 5500.0 47.50742474273749 78.7928021429128 111.12301815891438 142.64567074677507 184.7356384430572 7
 6000.0 51.82628153753182 85.95578415590488 121.22511071881569 155.6134589964819 201.5297873924261 7
 6500.0 56.145138332326134 93.11876616889697 131.32720327871698 168.58124724618872 218.3239363417949 7
 7000.0 60.46399512712045 100.28174818188903 141.4292958386183 181.54903549589554 235.1180852911637 7
 7500.0 64.78285192191476 107.44473019488112 151.53138839851957 194.51682374560238 251.9122342405326 7
 8000.0 69.1017087167091 114.60771220787318 161.6334809584209 207.48461199530922 268.70638318990143 7
V=f(N) JC5 129 pont 12 63
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    5.25  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.09090909  48.508302587088664
 Longueur développée (cm)   180.95573687040002     2ème 1.86363636  80.4527946680021
         3ème 1.32142857  113.46413783599581
         4ème 1.02941176  145.65090397539547
         5ème 0.7948717  188.62761550939965
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 6.690800356839815 11.096937195586497 15.65022590841322 20.08977985867524 26.017602139227538 7
 1500.0 10.036200535259722 16.645405793379748 23.47533886261983 30.134669788012857 39.0264032088413 7
 2000.0 13.38160071367963 22.193874391172994 31.30045181682644 40.17955971735048 52.035204278455076 7
 2500.0 16.727000892099536 27.74234298896624 39.12556477103305 50.22444964668809 65.04400534806885 7
 3000.0 20.072401070519444 33.290811586759496 46.95067772523966 60.269339576025715 78.0528064176826 7
 3500.0 23.417801248939355 38.83928018455274 54.77579067944626 70.31422950536333 91.0616074872964 7
 4000.0 26.76320142735926 44.38774878234599 62.60090363365288 80.35911943470096 104.07040855691015 7
 4500.0 30.108601605779164 49.93621738013924 70.42601658785948 90.40400936403859 117.07920962652393 7
 5000.0 33.45400178419907 55.48468597793248 78.2511295420661 100.44889929337619 130.0880106961377 7
 5500.0 36.79940196261899 61.03315457572574 86.0762424962727 110.49378922271381 143.09681176575148 7
 6000.0 40.14480214103889 66.58162317351899 93.90135545047931 120.53867915205143 156.1056128353652 7
 6500.0 43.490202319458795 72.13009177131222 101.72646840468592 130.58356908138904 169.11441390497902 7
 7000.0 46.83560249787871 77.67856036910548 109.55158135889252 140.62845901072666 182.1232149745928 7
 7500.0 50.181002676298604 83.22702896689874 117.37669431309914 150.6733489400643 195.13201604420652 7
 8000.0 53.52640285471852 88.77549756469197 125.20180726730575 160.71823886940192 208.1408171138203 7
V=f(N) JC5 129 pont 12 59
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.91666667  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.09090909  51.79700103245264
 Longueur développée (cm)   180.95573687040002     2ème 1.86363636  85.90722136691261
         3ème 1.32142857  121.15662167494021
         4ème 1.02941176  155.52554142760835
         5ème 0.7948717  201.415928288738
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 7.144413935510709 11.849271912677601 16.711258162060716 21.451798817601155 27.781507350170756 7
 1500.0 10.716620903266065 17.773907869016398 25.066887243091077 32.17769822640173 41.672261025256134 7
 2000.0 14.288827871021418 23.698543825355202 33.42251632412143 42.90359763520231 55.56301470034151 7
 2500.0 17.86103483877677 29.623179781694002 41.7781454051518 53.62949704400288 69.45376837542689 7
 3000.0 21.43324180653213 35.547815738032796 50.133774486182155 64.35539645280346 83.34452205051227 7
 3500.0 25.005448774287483 41.4724516943716 58.48940356721253 75.08129586160405 97.23527572559765 7
 4000.0 28.577655742042836 47.397087650710404 66.84503264824286 85.80719527040462 111.12602940068302 7
 4500.0 32.14986270979819 53.32172360704921 75.20066172927324 96.5330946792052 125.01678307576843 7
 5000.0 35.72206967755354 59.246359563388005 83.5562908103036 107.25899408800576 138.90753675085378 7
 5500.0 39.2942766453089 65.1709955197268 91.91191989133395 117.98489349680636 152.79829042593917 7
 6000.0 42.86648361306426 71.09563147606559 100.26754897236431 128.71079290560692 166.68904410102454 7
 6500.0 46.43869058081961 77.0202674324044 108.62317805339467 139.4366923144075 180.5797977761099 7
 7000.0 50.01089754857497 82.9449033887432 116.97880713442505 150.1625917232081 194.4705514511953 7
 7500.0 53.583104516330316 88.869539345082 125.33443621545538 160.88849113200865 208.36130512628068 7
 8000.0 57.15531148408567 94.79417530142081 133.69006529648573 171.61439054080924 222.25205880136605 7
V=f(N) JC5 129 pont 12 58
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.8333333  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.09090909  52.690053173493226
 Longueur développée (cm)   180.95573687040002     2ème 1.86363636  87.38838101792216
         3ème 1.32142857  123.24552987872326
         4ème 1.02941176  158.20701747815042
         5ème 0.7948717  204.88861825944184
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 7.267593541171478 12.053569795575472 16.99938343154804 21.821657583193154 28.26049907026784 7
 1500.0 10.90139031175722 18.08035469336321 25.49907514732206 32.73248637478974 42.390748605401754 7
 2000.0 14.535187082342956 24.107139591150943 33.99876686309608 43.64331516638631 56.52099814053568 7
 2500.0 18.1689838529287 30.13392448893868 42.49845857887009 54.554143957982895 70.65124767566958 7
 3000.0 21.80278062351444 36.16070938672642 50.99815029464412 65.46497274957947 84.78149721080351 7
 3500.0 25.43657739410018 42.18749428451415 59.497842010418125 76.37580154117605 98.91174674593745 7
 4000.0 29.070374164685912 48.21427918230189 67.99753372619216 87.28663033277262 113.04199628107136 7
 4500.0 32.704170935271655 54.24106408008962 76.49722544196617 98.1974591243692 127.17224581620526 7
 5000.0 36.3379677058574 60.26784897787736 84.99691715774019 109.10828791596579 141.30249535133916 7
 5500.0 39.971764476443134 66.2946338756651 93.4966088735142 120.01911670756235 155.4327448864731 7
 6000.0 43.60556124702888 72.32141877345283 101.99630058928824 130.92994549915895 169.56299442160702 7
 6500.0 47.23935801761462 78.34820367124057 110.49599230506223 141.84077429075555 183.69324395674096 7
 7000.0 50.87315478820036 84.3749885690283 118.99568402083625 152.7516030823521 197.8234934918749 7
 7500.0 54.5069515587861 90.40177346681602 127.4953757366103 163.6624318739487 211.95374302700878 7
 8000.0 58.140748329371824 96.42855836460377 135.99506745238432 174.57326066554523 226.08399256214273 7
V=f(N) JC5 129 pont 14 63
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.5  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.09090909  56.59301968493676
 Longueur développée (cm)   180.95573687040002     2ème 1.86363636  93.86159377933579
         3ème 1.32142857  132.3748274753285
         4ème 1.02941176  169.9260546379614
         5ème 0.7948717  220.06555142763293
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 7.805933749646451 12.946426728184246 18.258596893148756 23.438076501787776 30.353869162432122 7
 1500.0 11.708900624469678 19.419640092276367 27.38789533972313 35.157114752681665 45.5308037436482 7
 2000.0 15.611867499292902 25.892853456368492 36.51719378629751 46.87615300357555 60.707738324864245 7
 2500.0 19.514834374116127 32.36606682046062 45.64649223287188 58.59519125446945 75.88467290608031 7
 3000.0 23.417801248939355 38.839280184552734 54.77579067944626 70.31422950536333 91.0616074872964 7
 3500.0 27.320768123762583 45.31249354864486 63.90508912602064 82.03326775625722 106.23854206851244 7
 4000.0 31.223734998585805 51.785706912736984 73.03438757259502 93.7523060071511 121.41547664972849 7
 4500.0 35.12670187340903 58.2589202768291 82.16368601916938 105.471344258045 136.59241123094455 7
 5000.0 39.029668748232254 64.73213364092123 91.29298446574376 117.1903825089389 151.76934581216062 7
 5500.0 42.932635623055475 71.20534700501335 100.42228291231815 128.90942075983278 166.9462803933767 7
 6000.0 46.83560249787871 77.67856036910547 109.55158135889252 140.62845901072666 182.1232149745928 7
 6500.0 50.73856937270194 84.15177373319759 118.68087980546692 152.34749726162056 197.3001495558088 7
 7000.0 54.64153624752517 90.62498709728972 127.81017825204128 164.06653551251443 212.4770841370249 7
 7500.0 58.54450312234838 97.09820046138184 136.93947669861564 175.78557376340834 227.65401871824093 7
 8000.0 62.44746999717161 103.57141382547397 146.06877514519005 187.5046120143022 242.83095329945698 7
V=f(N)  JB3 048 origine
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.2142875  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.090909  60.429810732553435
 Longueur développée (cm)   180.95573687040002     2ème 1.8421  101.39680031569728
         3ème 1.32  141.50230747086817
         4ème 0.966666  193.2239738043398
         5ème 0.79487  234.98565282567716
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 8.335146307938405 13.985765560785833 19.517559651154226 26.65158259370205 32.41181418285202 7
 1500.0 12.502719461907608 20.978648341178747 29.276339476731344 39.97737389055307 48.61772127427803 7
 2000.0 16.67029261587681 27.971531121571665 39.03511930230845 53.3031651874041 64.82362836570404 7
 2500.0 20.83786576984601 34.964413901964576 48.79389912788557 66.62895648425511 81.02953545713007 7
 3000.0 25.005438923815216 41.957296682357494 58.55267895346269 79.95474778110614 97.23544254855607 7
 3500.0 29.173012077784414 48.95017946275041 68.3114587790398 93.28053907795717 113.44134963998206 7
 4000.0 33.34058523175362 55.94306224314333 78.0702386046169 106.6063303748082 129.64725673140808 7
 4500.0 37.508158385722815 62.93594502353624 87.82901843019403 119.9321216716592 145.8531638228341 7
 5000.0 41.67573153969202 69.92882780392915 97.58779825577113 133.25791296851023 162.05907091426013 7
 5500.0 45.843304693661224 76.92171058432208 107.34657808134826 146.5837042653613 178.26497800568612 7
 6000.0 50.01087784763043 83.91459336471499 117.10535790692538 159.90949556221227 194.47088509711213 7
 6500.0 54.17845100159963 90.90747614510789 126.86413773250248 173.23528685906328 210.67679218853812 7
 7000.0 58.34602415556883 97.90035892550083 136.6229175580796 186.56107815591434 226.88269927996413 7
 7500.0 62.513597309538035 104.89324170589376 146.38169738365673 199.88686945276535 243.0886063713901 7
 8000.0 66.68117046350724 111.88612448628666 156.1404772092338 213.2126607496164 259.29451346281616 7
V=f(N)  JB3 048 pont 14 63
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.5  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.090909  56.59302133279238
 Longueur développée (cm)   180.95573687040002     2ème 1.8421  94.95894846898648
         3ème 1.32  132.51809013236362
         4ème 0.966666  180.95586166754597
         5ème 0.79487  220.0660220850202
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 7.805933976936882 13.097785995722273 18.278357259636362 24.959429195523583 30.353934080692444 7
 1500.0 11.708900965405322 19.64667899358341 27.417535889454545 37.439143793285375 45.53090112103866 7
 2000.0 15.611867953873764 26.195571991444545 36.556714519272724 49.918858391047166 60.70786816138489 7
 2500.0 19.514834942342205 32.74446498930568 45.6958931490909 62.398572988808944 75.88483520173111 7
 3000.0 23.417801930810644 39.29335798716682 54.83507177890909 74.87828758657075 91.06180224207732 7
 3500.0 27.320768919279086 45.84225098502795 63.974250408727265 87.35800218433255 106.23876928242355 7
 4000.0 31.22373590774753 52.39114398288909 73.11342903854545 99.83771678209433 121.41573632276977 7
 4500.0 35.126702896215974 58.94003698075022 82.25260766836361 112.3174313798561 136.592703363116 7
 5000.0 39.02966988468441 65.48892997861137 91.3917862981818 124.79714597761789 151.76967040346221 7
 5500.0 42.93263687315285 72.0378229764725 100.53096492799999 137.2768605753797 166.94663744380847 7
 6000.0 46.83560386162129 78.58671597433364 109.67014355781818 149.7565751731415 182.12360448415464 7
 6500.0 50.73857085008973 85.13560897219476 118.80932218763635 162.23628977090328 197.30057152450087 7
 7000.0 54.64153783855817 91.6845019700559 127.94850081745453 174.7160043686651 212.4775385648471 7
 7500.0 58.544504827026614 98.23339496791704 137.0876794472727 187.19571896642685 227.6545056051933 7
 8000.0 62.44747181549506 104.78228796577818 146.2268580770909 199.67543356418867 242.83147264553955 7
V=f(N)  JB1 097 130
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.5  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.727272  46.930805955326036
 Longueur développée (cm)   180.95573687040002     2ème 2.047619  85.42794288132703
         3ème 1.392857  125.58638752917206
         4ème 1.0294117  169.92606454222346
         5ème 0.82051  213.18921033835053
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 6.47321461452773 11.783164535355453 17.32226034885132 23.438077867892893 29.405408322531105 7
 1500.0 9.709821921791594 17.674746803033184 25.98339052327698 35.15711680183934 44.10811248379667 7
 2000.0 12.94642922905546 23.566329070710907 34.64452069770264 46.87615573578579 58.81081664506221 7
 2500.0 16.18303653631932 29.45791133838863 43.3056508721283 58.59519466973224 73.51352080632778 7
 3000.0 19.419643843583188 35.34949360606637 51.96678104655396 70.31423360367867 88.21622496759333 7
 3500.0 22.656251150847055 41.24107587374409 60.627911220979605 82.03327253762512 102.91892912885889 7
 4000.0 25.89285845811092 47.132658141421814 69.28904139540528 93.75231147157157 117.62163329012442 7
 4500.0 29.129465765374782 53.024240409099534 77.95017156983093 105.47135040551801 132.32433745139 7
 5000.0 32.36607307263864 58.91582267677726 86.6113017442566 117.19038933946447 147.02704161265555 7
 5500.0 35.602680379902516 64.80740494445499 95.27243191868223 128.9094282734109 161.72974577392114 7
 6000.0 38.839287687166376 70.69898721213274 103.93356209310792 140.62846720735735 176.43244993518667 7
 6500.0 42.07589499443024 76.59056947981044 112.59469226753356 152.3475061413038 191.13515409645223 7
 7000.0 45.31250230169411 82.48215174748817 121.25582244195921 164.06654507525025 205.83785825771778 7
 7500.0 48.54910960895797 88.3737340151659 129.91695261638486 175.78558400919667 220.5405624189833 7
 8000.0 51.78571691622184 94.26531628284363 138.57808279081056 187.50462294314315 235.24326658024884 7
V=f(N)  JB1 033 049 050
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    4.5  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.727272  46.930805955326036
 Longueur développée (cm)   180.95573687040002     2ème 2.047619  85.42794288132703
         3ème 1.392857  125.58638752917206
         4ème 0.966666  180.95586166754597
         5ème 0.82051  213.18921033835053
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 6.47321461452773 11.783164535355453 17.32226034885132 24.959429195523583 29.405408322531105 7
 1500.0 9.709821921791594 17.674746803033184 25.98339052327698 37.439143793285375 44.10811248379667 7
 2000.0 12.94642922905546 23.566329070710907 34.64452069770264 49.918858391047166 58.81081664506221 7
 2500.0 16.18303653631932 29.45791133838863 43.3056508721283 62.398572988808944 73.51352080632778 7
 3000.0 19.419643843583188 35.34949360606637 51.96678104655396 74.87828758657075 88.21622496759333 7
 3500.0 22.656251150847055 41.24107587374409 60.627911220979605 87.35800218433255 102.91892912885889 7
 4000.0 25.89285845811092 47.132658141421814 69.28904139540528 99.83771678209433 117.62163329012442 7
 4500.0 29.129465765374782 53.024240409099534 77.95017156983093 112.3174313798561 132.32433745139 7
 5000.0 32.36607307263864 58.91582267677726 86.6113017442566 124.79714597761789 147.02704161265555 7
 5500.0 35.602680379902516 64.80740494445499 95.27243191868223 137.2768605753797 161.72974577392114 7
 6000.0 38.839287687166376 70.69898721213274 103.93356209310792 149.7565751731415 176.43244993518667 7
 6500.0 42.07589499443024 76.59056947981044 112.59469226753356 162.23628977090328 191.13515409645223 7
 7000.0 45.31250230169411 82.48215174748817 121.25582244195921 174.7160043686651 205.83785825771778 7
 7500.0 48.54910960895797 88.3737340151659 129.91695261638486 187.19571896642685 220.5405624189833 7
 8000.0 51.78571691622184 94.26531628284363 138.57808279081056 199.67543356418867 235.24326658024884 7
V=f(N) JB1 tngo pont 15 58 rptE
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   155.0  Régime de puissance maximale (tr/min)    6500.0  Vitesse maxi (km/h)
 Hauteur de flanc   65.0  Rapport de réduction    3.86666667  au régime choisi :
 Diamètre (en pouces)   14.0  Rapport de boîte de vitesse :
         1ère 3.7272727273  47.36087656371065
 Longueur développée (cm)   175.01812675434002     2ème 2.04761905  86.21081326477227
         3ème 1.32142857  133.58792716048242
         4ème 0.966666667  182.61403809938182
         5ème 0.7948717  222.08226001371094
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 7.2862887021093306 13.263202040734196 20.551988793920373 28.094467399904897 34.16650154057091 7
 1500.0 10.929433053163995 19.894803061101296 30.82798319088056 42.141701099857336 51.249752310856366 7
 2000.0 14.572577404218661 26.526404081468392 41.103977587840745 56.18893479980979 68.33300308114183 7
 2500.0 18.21572175527333 33.15800510183549 51.379971984800925 70.23616849976224 85.41625385142729 7
 3000.0 21.85886610632799 39.78960612220259 61.65596638176112 84.28340219971467 102.49950462171273 7
 3500.0 25.50201045738266 46.421207142569685 71.9319607787213 98.33063589966713 119.58275539199819 7
 4000.0 29.145154808437322 53.052808162936785 82.20795517568149 112.37786959961959 136.66600616228365 7
 4500.0 32.788299159491984 59.684409183303885 92.48394957264166 126.425103299572 153.7492569325691 7
 5000.0 36.43144351054666 66.31601020367098 102.75994396960185 140.4723369995245 170.83250770285457 7
 5500.0 40.074587861601316 72.94761122403808 113.03593836656205 154.5195706994769 187.91575847314002 7
 6000.0 43.71773221265598 79.57921224440518 123.31193276352224 168.56680439942934 204.99900924342546 7
 6500.0 47.36087656371065 86.21081326477227 133.58792716048242 182.61403809938182 222.08226001371094 7
 7000.0 51.00402091476532 92.84241428513937 143.8639215574426 196.66127179933426 239.16551078399638 7
 7500.0 54.64716526581997 99.47401530550647 154.1399159544028 210.7085054992867 256.2487615542818 7
 8000.0 58.290309616874644 106.10561632587357 164.41591035136298 224.75573919923917 273.3320123245673 7
V=f(N)  JC5 128 origine dci
   Diagramme des vitesses
      Théorique
    En Rouge: valeurs à modifier suivant le véhicule
 PNEUS     Caractéristiques moteur - boîte de vitesse
 Largeur (en mm)   195.0  Régime de puissance maximale (tr/min)    7250.0  Vitesse maxi (km/h)
 Hauteur de flanc   50.0  Rapport de réduction    3.29411765  au régime choisi :
 Diamètre (en pouces)   15.0  Rapport de boîte de vitesse :
         1ère 3.7272727273  64.11082056825899
 Longueur développée (cm)   180.95573687040002     2ème 2.04761905  116.70066901794823
         3ème 1.32142857  180.8334695146599
         4ème 0.97142857  245.98670495031408
         5ème 0.75609756  316.04190473633537
         6ème   7
 Régime Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
 tr/min km/h
 1000.0 8.84287180251848 16.096644002475617 24.942547519263435 33.92920068280195 43.59198686018419 7
 1500.0 13.26430770377772 24.144966003713424 37.413821278895156 50.89380102420293 65.38798029027629 7
 2000.0 17.68574360503696 32.193288004951235 49.88509503852687 67.8584013656039 87.18397372036839 7
 2500.0 22.1071795062962 40.24161000618904 62.35636879815859 84.82300170700486 108.97996715046047 7
 3000.0 26.52861540755544 48.28993200742685 74.82764255779031 101.78760204840586 130.77596058055258 7
 3500.0 30.950051308814682 56.33825400866466 87.29891631742201 118.75220238980683 152.57195401064465 7
 4000.0 35.37148721007392 64.38657600990247 99.77019007705374 135.7168027312078 174.36794744073677 7
 4500.0 39.79292311133316 72.43489801114029 112.24146383668547 152.68140307260876 196.16394087082884 7
 5000.0 44.2143590125924 80.48322001237808 124.71273759631718 169.64600341400973 217.95993430092093 7
 5500.0 48.63579491385165 88.5315420136159 137.18401135594888 186.61060375541072 239.75592773101303 7
 6000.0 53.05723081511088 96.5798640148537 149.65528511558063 203.57520409681172 261.55192116110516 7
 6500.0 57.47866671637013 104.62818601609152 162.12655887521234 220.53980443821266 283.3479145911972 7
 7000.0 61.900102617629365 112.67650801732933 174.59783263484402 237.50440477961365 305.1439080212893 7
 7500.0 66.3215385188886 120.72483001856712 187.06910639447574 254.46900512101462 326.93990145138144 7
 8000.0 70.74297442014785 128.77315201980494 199.54038015410748 271.4336054624156 348.73589488147354 7
Diagramme_vitesses (XLS) - Fichier XLS

Diagramme_vitesses (XLS)

Aperçu texte

Sur le même sujet

Partager le fichier

Lien court

Code HTML

Code BB

Lien permanent
