Synthèse

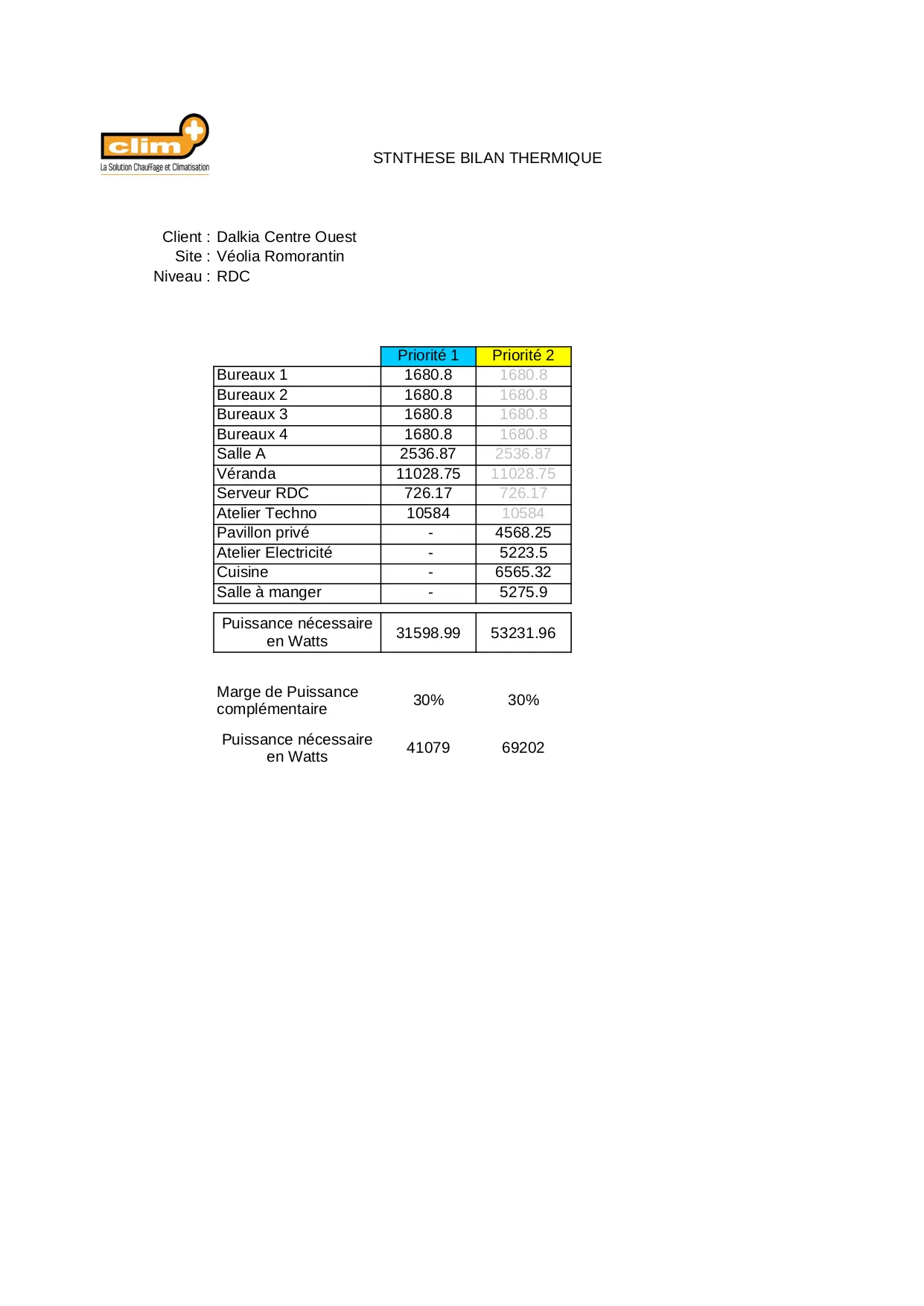

 STNTHESE BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC
  Priorité 1 Priorité 2
 Bureaux 1 1680.8000000000002 1680.8000000000002
 Bureaux 2 1680.8000000000002 1680.8000000000002
 Bureaux 3 1680.8000000000002 1680.8000000000002
 Bureaux 4 1680.8000000000002 1680.8000000000002
 Salle A 2536.8700000000003 2536.8700000000003
 Véranda 11028.75 11028.75
 Serveur RDC 726.1700000000001 726.1700000000001
 Atelier Techno 10584.0 10584.0
 Pavillon privé - 4568.25
 Atelier Electricité - 5223.5
 Cuisine - 6565.32
 Salle à manger - 5275.899999999999
 Puissance nécessaire en Watts 31598.989999999998 53231.96
 Marge de Puissance complémentaire 0.3 0.3
 Puissance nécessaire en Watts 41078.687 69201.548
Bureaux RDC
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Bureaux 1 2 3 4
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  13.1 10.0 131.0
 Sous Pièce non isolés   25.0 0.0
Plancher    1.0 0.0
Murs Exposé Nord & Est  6.8 20.0 136.0
 Exposé Sud & Ouest   12.0 0.0
 Cloisons Intérieures  30.6 9.0 275.40000000000003
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure   200.0 0.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées   2.0 40.0 80.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs   120.0 0.0
 Actifs  1.0 220.0 220.0
Eclairage en Watts Total puissance courante  13.1 20.0 262.0
Appareillage électrique   13.1 40.0 524.0
Renouvellement d'air   13.1 4.0 52.4
  Puissance totale Nécessaire (W / Pièce) :   1680.8000000000002
Salle A
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Salle A
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  16.73 10.0 167.3
 Sous Pièce non isolés   25.0 0.0
Plancher   16.73 1.0 16.73
Murs Exposé Nord & Est   20.0 0.0
 Exposé Sud & Ouest  8.75 12.0 105.0
 Cloisons Intérieures  32.65 9.0 293.84999999999997
Fenêtres exposées Sud&Ouest Sans store  2.0 230.0 460.0
 Avec Rideau ou store intérieure   200.0 0.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées    40.0 0.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs   120.0 0.0
 Actifs  2.0 220.0 440.0
Eclairage en Watts Total puissance courante  16.73 20.0 334.6
Appareillage électrique   16.73 40.0 669.2
Renouvellement d'air   16.73 4.0 66.92
  Puissance totale Nécessaire (W / Pièce) :   2536.8700000000003

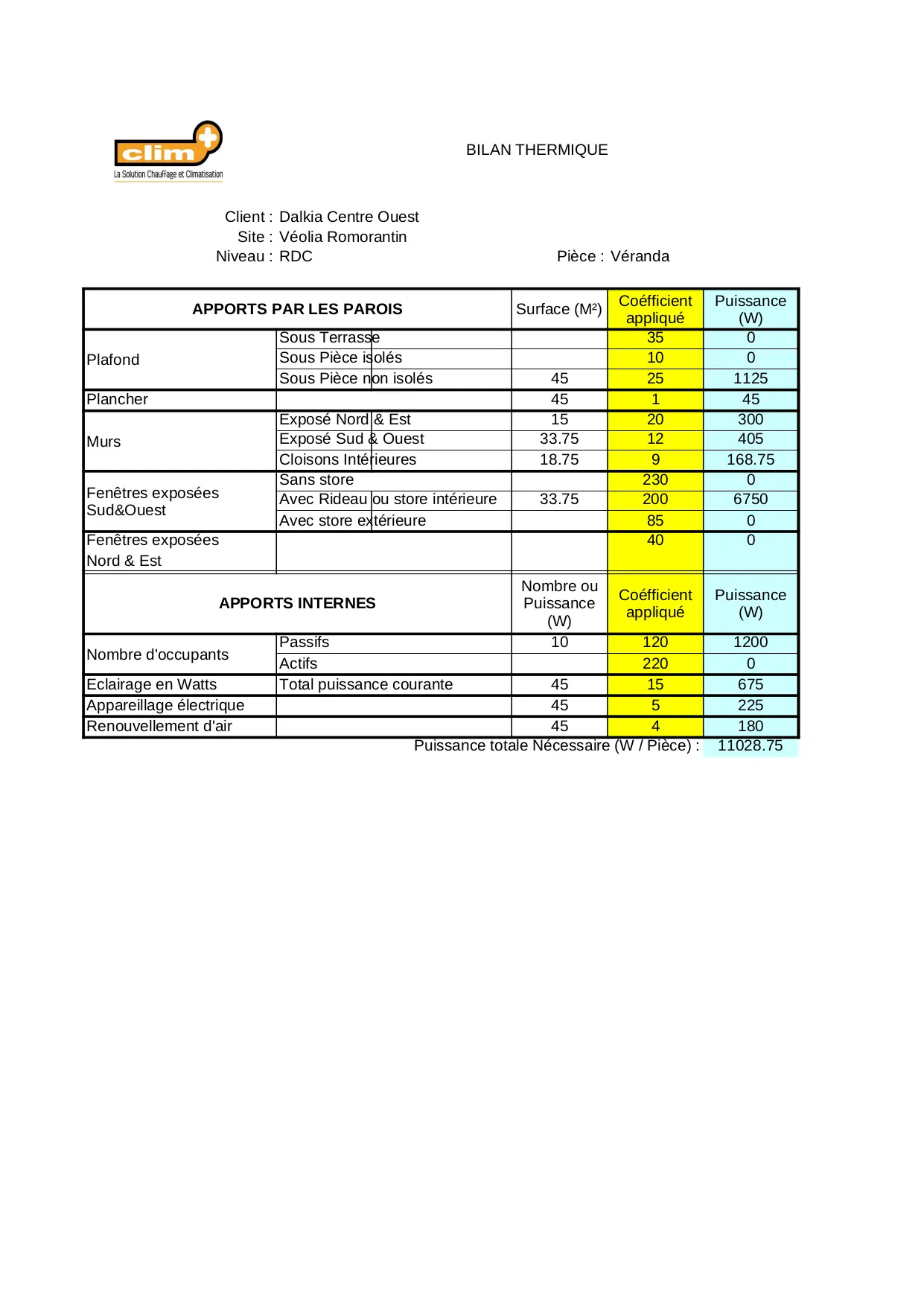

Véranda
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Véranda
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés   10.0 0.0
 Sous Pièce non isolés  45.0 25.0 1125.0
Plancher   45.0 1.0 45.0
Murs Exposé Nord & Est  15.0 20.0 300.0
 Exposé Sud & Ouest  33.75 12.0 405.0
 Cloisons Intérieures  18.75 9.0 168.75
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure  33.75 200.0 6750.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées    40.0 0.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs  10.0 120.0 1200.0
 Actifs   220.0 0.0
Eclairage en Watts Total puissance courante  45.0 15.0 675.0
Appareillage électrique   45.0 5.0 225.0
Renouvellement d'air   45.0 4.0 180.0
  Puissance totale Nécessaire (W / Pièce) :   11028.75
Serveur RDC
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Serveur RDC
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  3.22 10.0 32.2
 Sous Pièce non isolés   25.0 0.0
Plancher   3.22 1.0 3.22
Murs Exposé Nord & Est   20.0 0.0
 Exposé Sud & Ouest   12.0 0.0
 Cloisons Intérieures  19.41 9.0 174.69
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure   200.0 0.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées    40.0 0.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs  1.0 120.0 120.0
 Actifs   220.0 0.0
Eclairage en Watts Total puissance courante  3.22 20.0 64.4
Appareillage électrique   3.22 100.0 322.0
Renouvellement d'air   3.22 4.0 12.88
  Puissance totale Nécessaire (W / Pièce) :   726.1700000000001
Atelier Techno
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Atelier technologie
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse  62.0 35.0 2170.0
 Sous Pièce isolés   10.0 0.0
 Sous Pièce non isolés   25.0 0.0
Plancher   62.0 1.0 62.0
Murs Exposé Nord & Est  32.0 20.0 640.0
 Exposé Sud & Ouest   12.0 0.0
 Cloisons Intérieures  94.0 9.0 846.0
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure   200.0 0.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées   4.0 40.0 160.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs  5.0 120.0 600.0
 Actifs  10.0 220.0 2200.0
Eclairage en Watts Total puissance courante  62.0 20.0 1240.0
Appareillage électrique   62.0 40.0 2480.0
Renouvellement d'air   62.0 4.0 248.0
  Puissance totale Nécessaire (W / Pièce) :   10584.0
Pavillon Privé
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Pavillon Privé
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  38.0 10.0 380.0
 Sous Pièce non isolés   25.0 0.0
Plancher   38.0 1.0 38.0
Murs Exposé Nord & Est  12.5 20.0 250.0
 Exposé Sud & Ouest  18.75 12.0 225.0
 Cloisons Intérieures  31.25 9.0 281.25
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure  4.0 200.0 800.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées   2.0 40.0 80.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs  1.0 120.0 120.0
 Actifs   220.0 0.0
Eclairage en Watts Total puissance courante  38.0 20.0 760.0
Appareillage électrique   38.0 40.0 1520.0
Renouvellement d'air   38.0 4.0 152.0
  Puissance totale Nécessaire (W / Pièce) :   4568.25
Atelier Electricité
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Atelier électricité
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  41.5 10.0 415.0
 Sous Pièce non isolés   25.0 0.0
Plancher   41.5 1.0 41.5
Murs Exposé Nord & Est   20.0 0.0
 Exposé Sud & Ouest  15.0 12.0 180.0
 Cloisons Intérieures  52.5 9.0 472.5
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure  2.0 200.0 400.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées    40.0 0.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs   120.0 0.0
 Actifs  5.0 220.0 1100.0
Eclairage en Watts Total puissance courante  41.5 20.0 830.0
Appareillage électrique   41.5 40.0 1660.0
Renouvellement d'air   41.5 4.0 166.0
  Puissance totale Nécessaire (W / Pièce) :   5223.5
Cuisine
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Cuisine
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  27.39 10.0 273.9
 Sous Pièce non isolés   25.0 0.0
Plancher   27.39 1.0 27.39
Murs Exposé Nord & Est  10.0 20.0 200.0
 Exposé Sud & Ouest   12.0 0.0
 Cloisons Intérieures  44.0 9.0 396.0
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure   200.0 0.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées   4.0 40.0 160.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs   120.0 0.0
 Actifs  3.0 220.0 660.0
Eclairage en Watts Total puissance courante  27.39 20.0 547.8
Appareillage électrique   27.39 150.0 4108.5
Renouvellement d'air   27.39 8.0 219.12
  Puissance totale Nécessaire (W / Pièce) :   6565.32
Salle à manger
  BILAN THERMIQUE
Client : Dalkia Centre Ouest
Site : Véolia Romorantin
Niveau : RDC  Pièce : Salle à manger
APPORTS PAR LES PAROIS   Surface (M²) Coéfficient appliqué Puissance (W)
Plafond Sous Terrasse   35.0 0.0
 Sous Pièce isolés  39.24 10.0 392.40000000000003
 Sous Pièce non isolés   25.0 0.0
Plancher   39.24 1.0 39.24
Murs Exposé Nord & Est  14.42 20.0 288.4
 Exposé Sud & Ouest  17.0 12.0 204.0
 Cloisons Intérieures  31.42 9.0 282.78000000000003
Fenêtres exposées Sud&Ouest Sans store   230.0 0.0
 Avec Rideau ou store intérieure  2.0 200.0 400.0
 Avec store extérieure   85.0 0.0
Fenêtres exposées   2.0 40.0 80.0
Nord & Est
APPORTS INTERNES   Nombre ou Puissance (W) Coéfficient appliqué Puissance (W)
Nombre d'occupants Passifs  8.0 120.0 960.0
 Actifs   220.0 0.0
Eclairage en Watts Total puissance courante  39.24 20.0 784.8000000000001
Appareillage électrique   39.24 40.0 1569.6000000000001
Renouvellement d'air   39.24 8.0 313.92
  Puissance totale Nécessaire (W / Pièce) :   5275.899999999999
