Bas seuil porte garage au fond de la fosse

     "RESTERA 1 90 metres"

     10 cm Dalle
     10 cm Gravier

  FONDATION 30*30

Bas seuil porte garage au fond de la cave

     DALLE 8 CM
     POUTRELLE ET HOURDIS 12 cm

     "RESTERA 1 95 metres"

     10 cm Dalle
     10 cm Gravier

  FONDATION 30*30
METHODE FERRAILLAGE ANGLE

  "A CHAQUE ANGLES EN PLUS DES BARRES HORIZONTALES ET VERTICALES RAJOUTER 2 BARRES HORIZONTALES PLIEES  COMME LES BARRES ROUGE SUR LE SCHEMA"
METHODE MONTAGE AGGLO

  "2 BARRES DE 8 HORIZONTALES A CHAQUE AGGLO  BARRE DE 0 50 METRE CROISES A 20 CM."

  FERRAILLES VERTICALES ESPACE TOUS LES 50 CM.

  "FERRAILLES A SELLER DANS LA FONDATION ET LAISSE SORTIR A 0 50 METRE."

  FONDATION 30*30 avec chainage 15*15 barre de 10

Les barres de 8 doivent se croisées sur 40 cm (verticale et horizontales). La régle étant croisement sur 50 fois leur diamétre.

Il faut couler les agglos à bancher tous les 3 rangs et ne pas vibrer. Sinon risque d'éclatement.

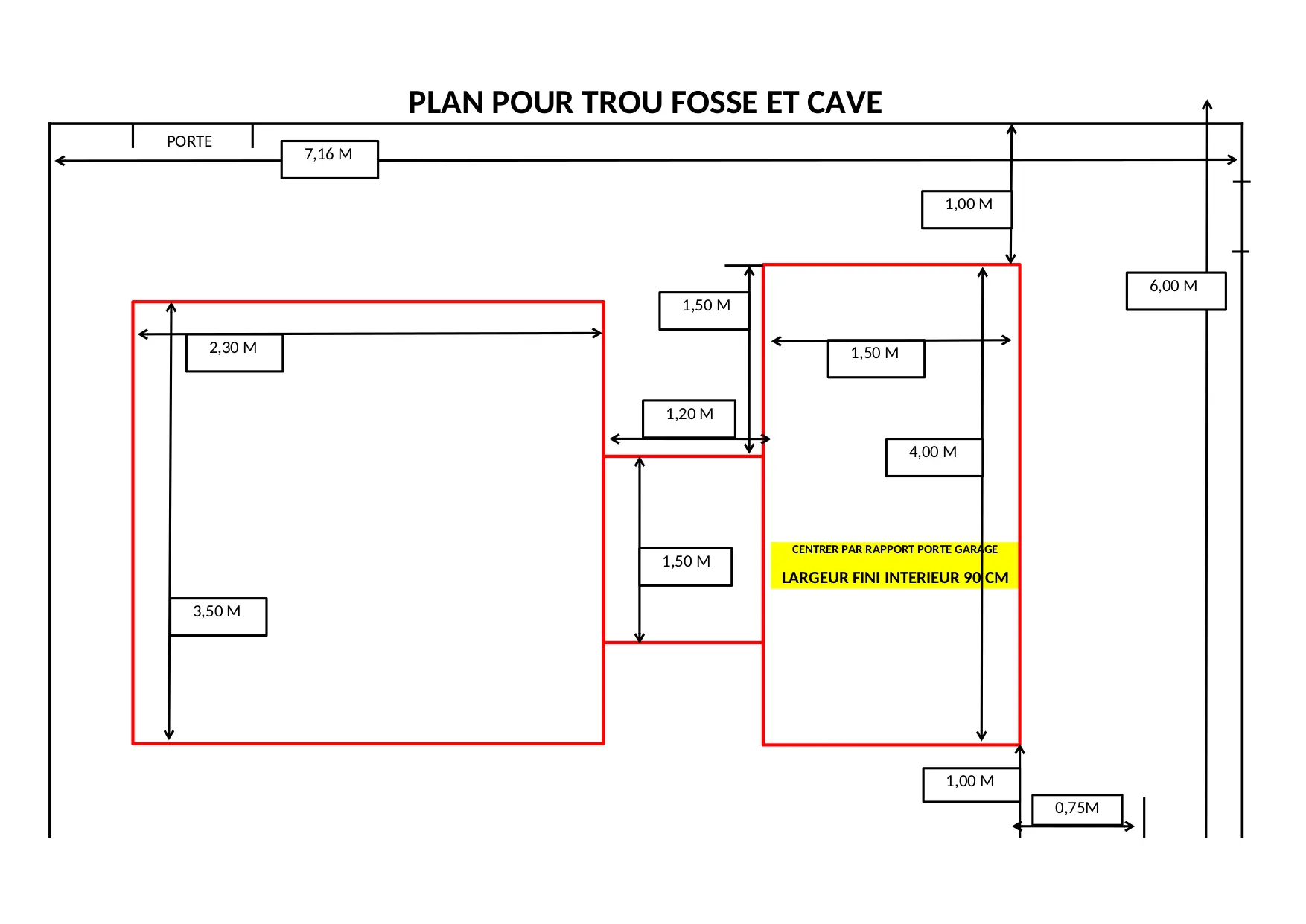

PLAN POUR TROU FOSSE ET CAVE

       CENTRER PAR RAPPORT PORTE GARAGE
       LARGEUR FINI INTERIEUR 90 CM

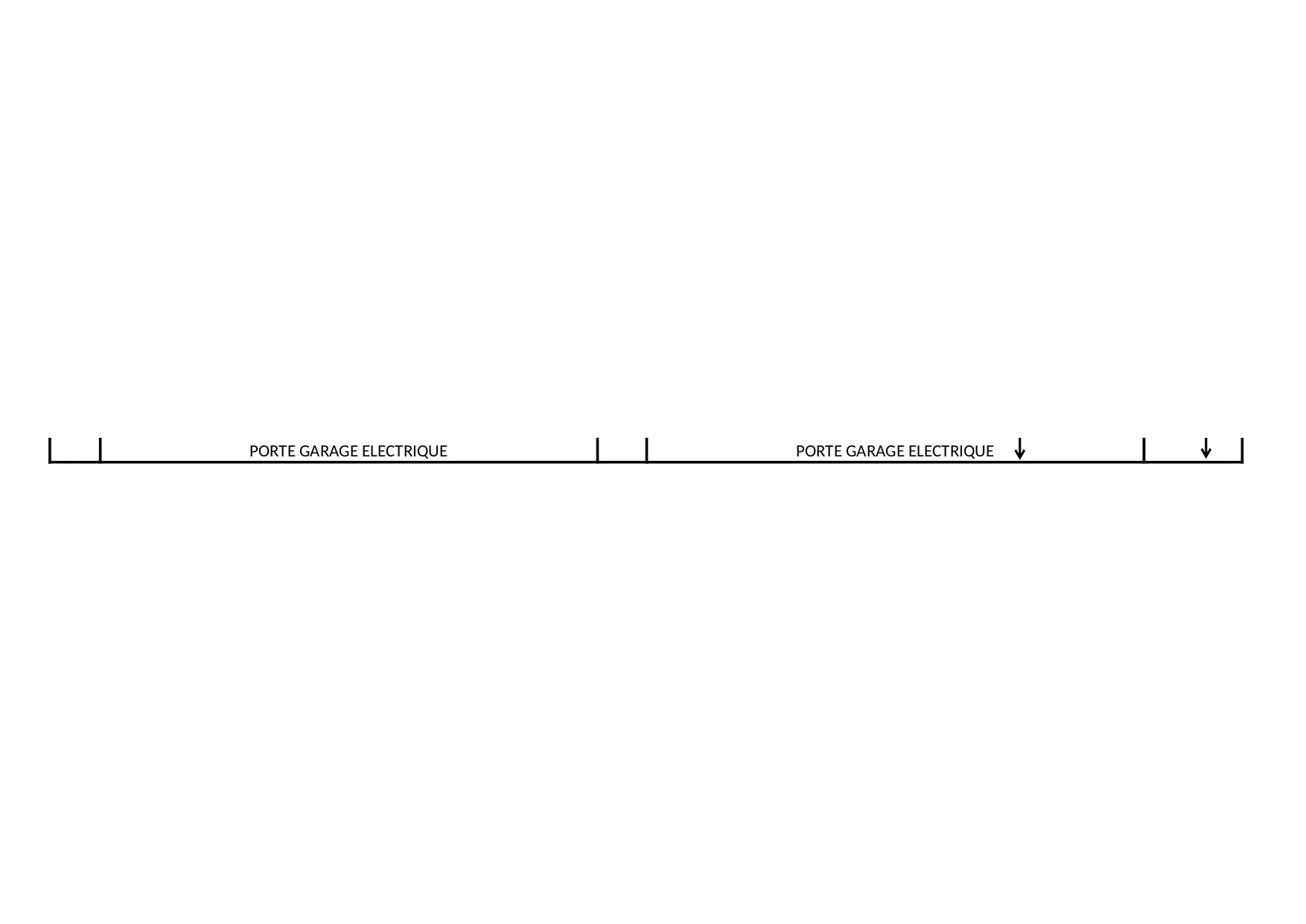

 PORTE GARAGE ELECTRIQUE     PORTE GARAGE ELECTRIQUE

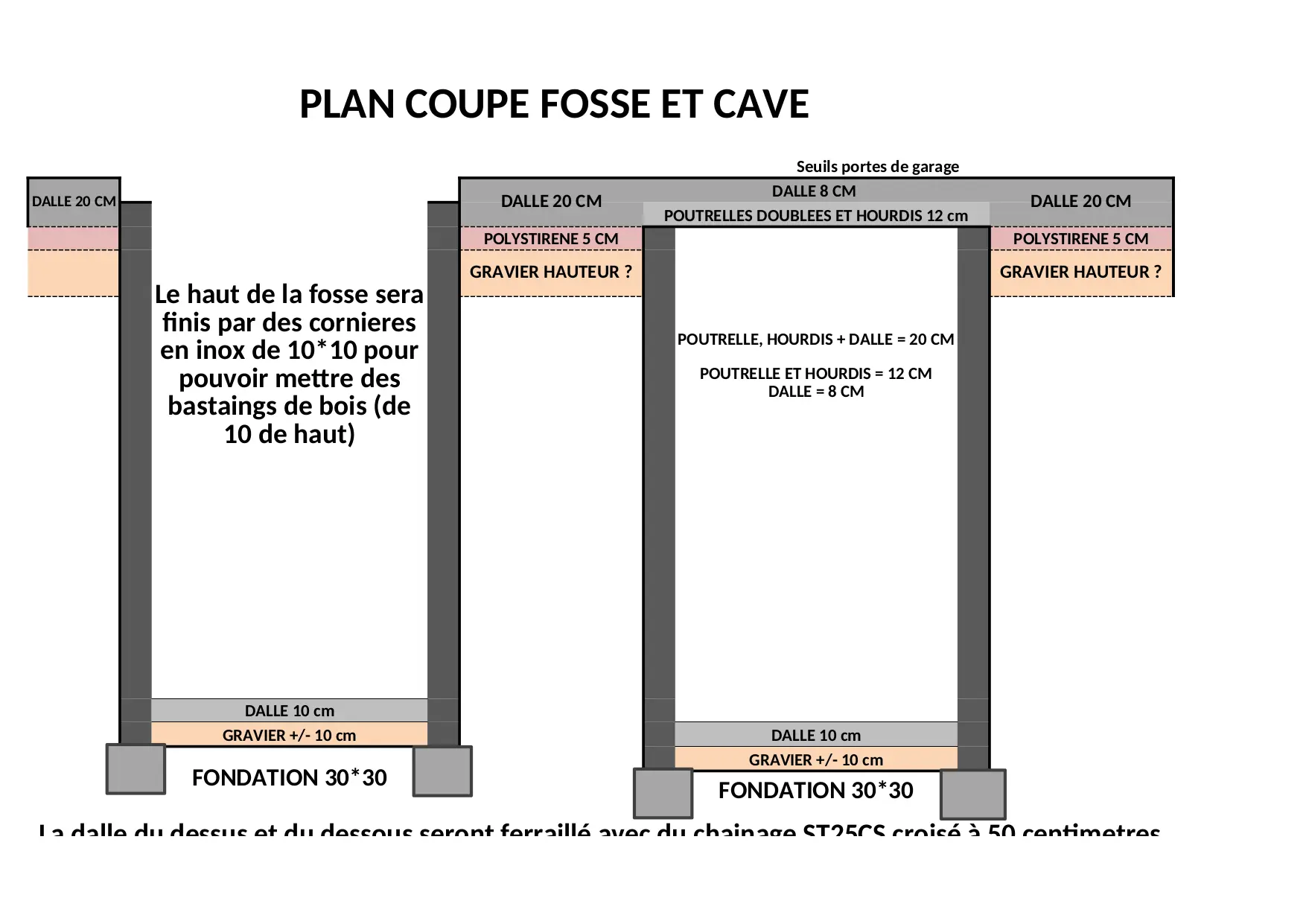

PLAN COUPE FOSSE ET CAVE

         Seuils portes de garage
DALLE 20 CM      DALLE 20 CM  DALLE 8 CM      DALLE 20 CM
        POUTRELLES DOUBLEES ET HOURDIS 12 cm
      POLYSTIRENE 5 CM       POLYSTIRENE 5 CM
  Le haut de la fosse sera finis par des cornieres en inox de 10*10 pour pouvoir mettre des bastaings de bois (de 10 de haut)    GRAVIER HAUTEUR ?   "POUTRELLE  HOURDIS + DALLE = 20 CM
POUTRELLE ET HOURDIS = 12 CM
DALLE = 8 CM"    GRAVIER HAUTEUR ?

  DALLE 10 cm
  GRAVIER +/- 10 cm       DALLE 10 cm
  FONDATION 30*30       GRAVIER +/- 10 cm
         FONDATION 30*30
La dalle du dessus et du dessous seront ferraillé avec du chainage ST25CS croisé à 50 centimetres
 PLAN ELECTRIQUE CAVE ET FOSSE

      Gaine electrique normal de 16 ou plus
      Janolene diametre 63.
     MESURE PAR RAPPORT SOL FINI

  PLACER UN REGARD DANS CETTE ANGLE

EVIER

  PORTE GARAGE ELECTRIQUE     PORTE GARAGE ELECTRIQUE
VUE DE DESSUS CAVE
Les poutrelles porteront sur 5 cm.
Les poutrelles seront doublees pour plus de resistances.
"Chainage triangle a mettre sur tout le tour de la cave  il est a prendre dans les ferrailles des poutrelles qui sont en attente et dans les ferrailles des agglos à banché laissé en attente."
