a b c d e
    CALCULS DE LONGUEURS ET ENTRAXES
    POUR COURROIES TRAPEZOIDALE.

Prérequis

 Li =  longueur intérieure
 La = longueur extérieure
 Lw/Lp = longueur primitive
 Ld = longueur de référence
 Longueur de référence Ld = Longueur primitive Lw/Lp

"Calculer une longueur de courroie par rapport à l' entraxe des poulies.
A PARTIR DES DIAMETRES ET DE L'ENTRAXE"

Petit diamètre d = 125.0 mm
Grand diamètre D = 260.0 mm
Entraxe E = 370.0 mm

Longueur de référence Ld = 1357.0721891891892 mm

"La longueur obtenue est la longueur de référence (aussi appelée ""longueur primitive"")."
Longueur de référence Ld = Longueur primitive Lw/Lp

Calcul d' une longueur intérieure par rapport à la longueur extérieure.

Pour calculer une longueur intérieure par rapport à une longueur extérieure il suffit d'appliquer les formules suivantes :

x = 2*3.14 *épaisseur

Li = La - x

On obtient ainsi une valeur par section de courroie donnée :

Z  La=Li + 38
A  La=Li + 50
B  La=Li + 69
C  La=Li + 88
D  La=Li + 126
E  La=Li + 157
SPZ  La=Lp + 13
SPA  La=Lp + 18
SPB  La=Lp + 22
SPC  La=Lp + 30

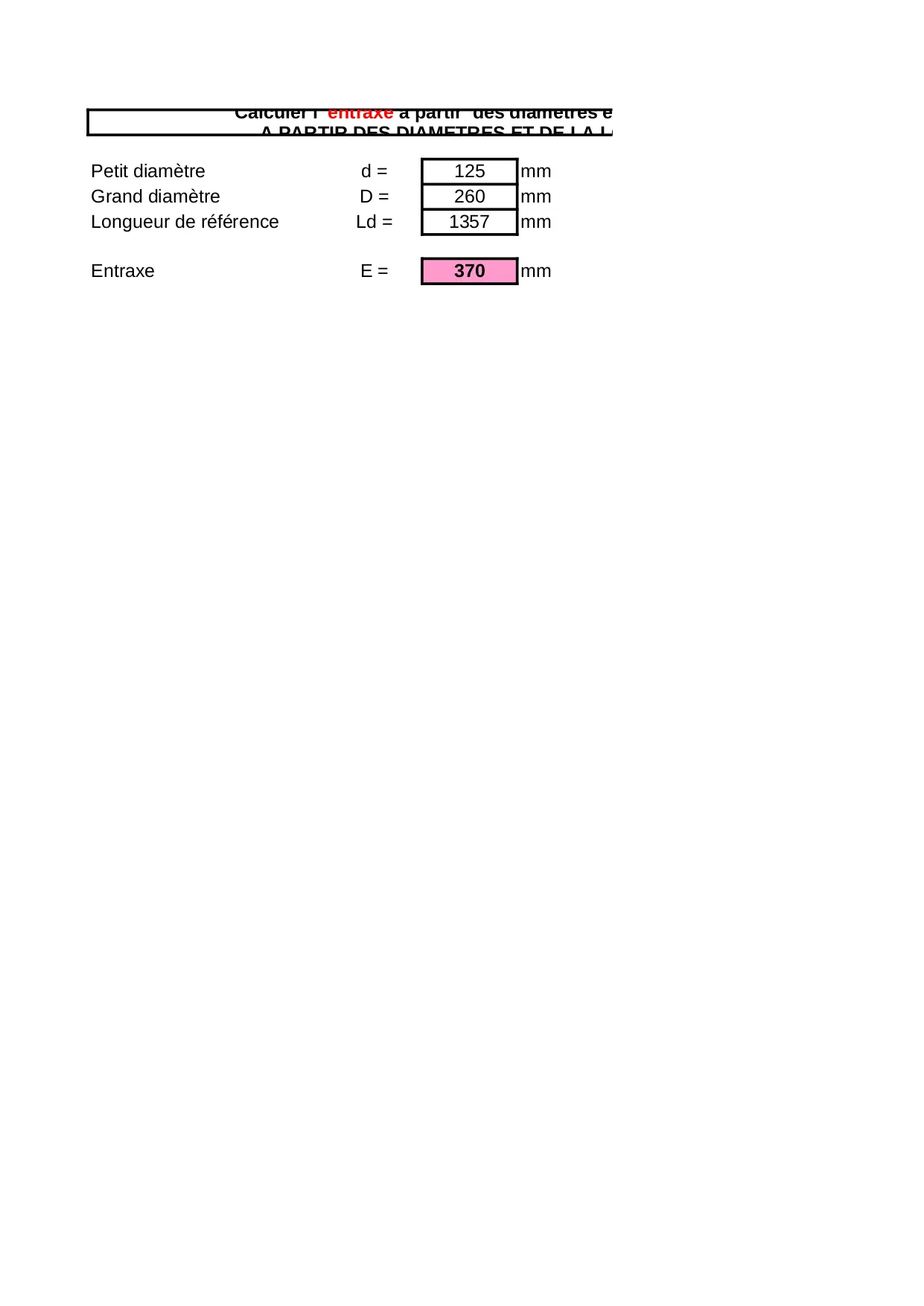

"Calculer l' entraxe à partir  des diametres et de la longueur de la courroie.
A PARTIR DES DIAMETRES ET DE LA LONGUEUR DE REFERENCE"

Petit diamètre d = 125.0 mm
Grand diamètre D = 260.0 mm
Longueur de référence Ld = 1357.0 mm

Entraxe E = 370.1198999903562 mm
