Feuil2

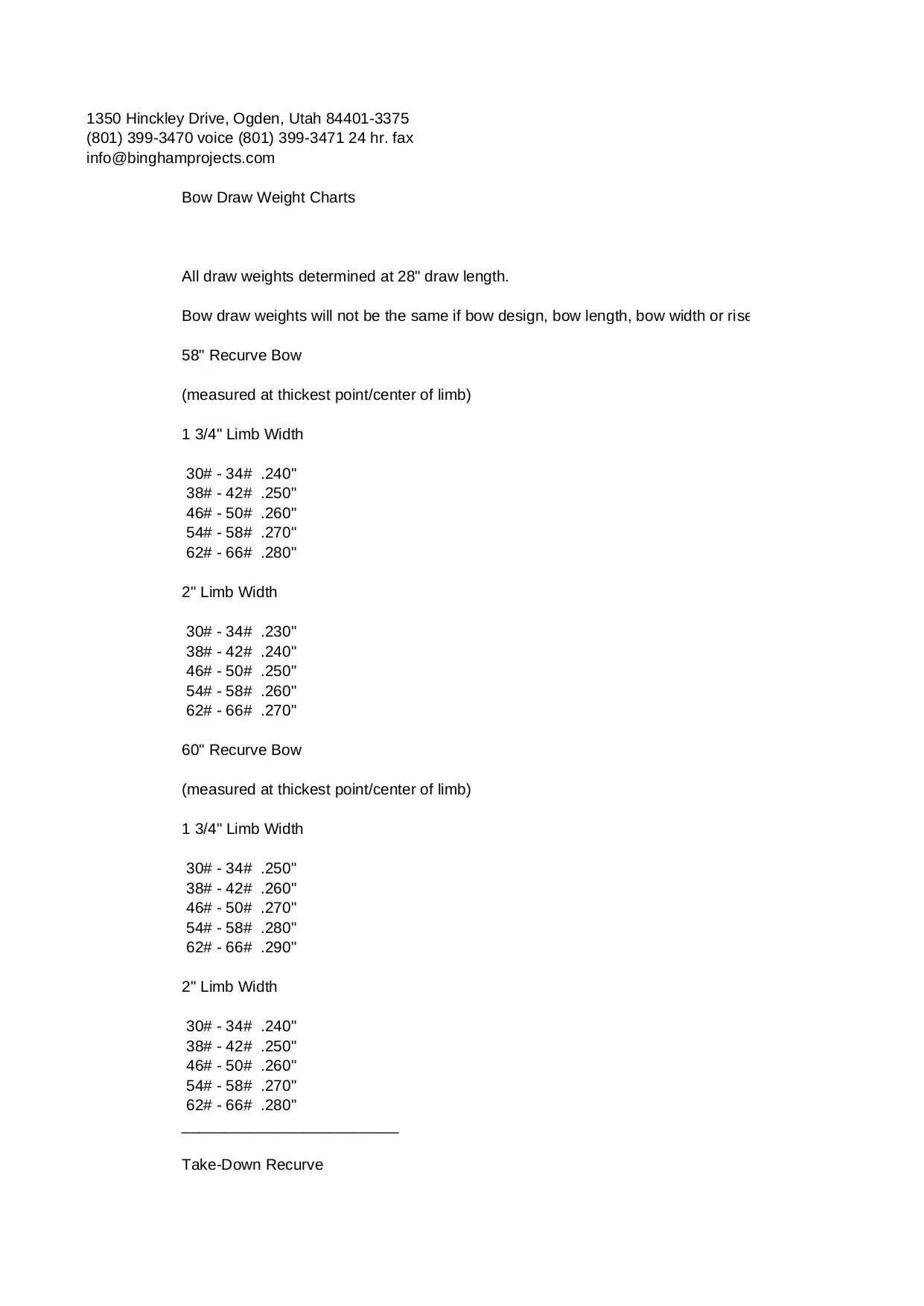

1350 Hinckley Drive  Ogden  Utah 84401-3375
(801) 399-3470 voice (801) 399-3471 24 hr. fax
info@binghamprojects.com
 Bow Draw Weight Charts
 All draw weights determined at 28" draw length.
 Bow draw weights will not be the same if bow design  bow length  bow width or riser length is changed.
 58" Recurve Bow
 (measured at thickest point/center of limb)
 1 3/4" Limb Width
 30# ‑ 34#  .240"
 38# ‑ 42#  .250"
 46# ‑ 50#  .260"
 54# ‑ 58#  .270"
 62# ‑ 66#  .280"
 2" Limb Width
 30# ‑ 34#  .230"
 38# ‑ 42#  .240"
 46# ‑ 50#  .250"
 54# ‑ 58#  .260"
 62# ‑ 66#  .270"
 60" Recurve Bow
 (measured at thickest point/center of limb)
 1 3/4" Limb Width
 30# ‑ 34#  .250"
 38# ‑ 42#  .260"
 46# ‑ 50#  .270"
 54# ‑ 58#  .280"
 62# ‑ 66#  .290"
 2" Limb Width
 30# ‑ 34#  .240"
 38# ‑ 42#  .250"
 46# ‑ 50#  .260"
 54# ‑ 58#  .270"
 62# ‑ 66#  .280"
 _________________________
 Take-Down Recurve

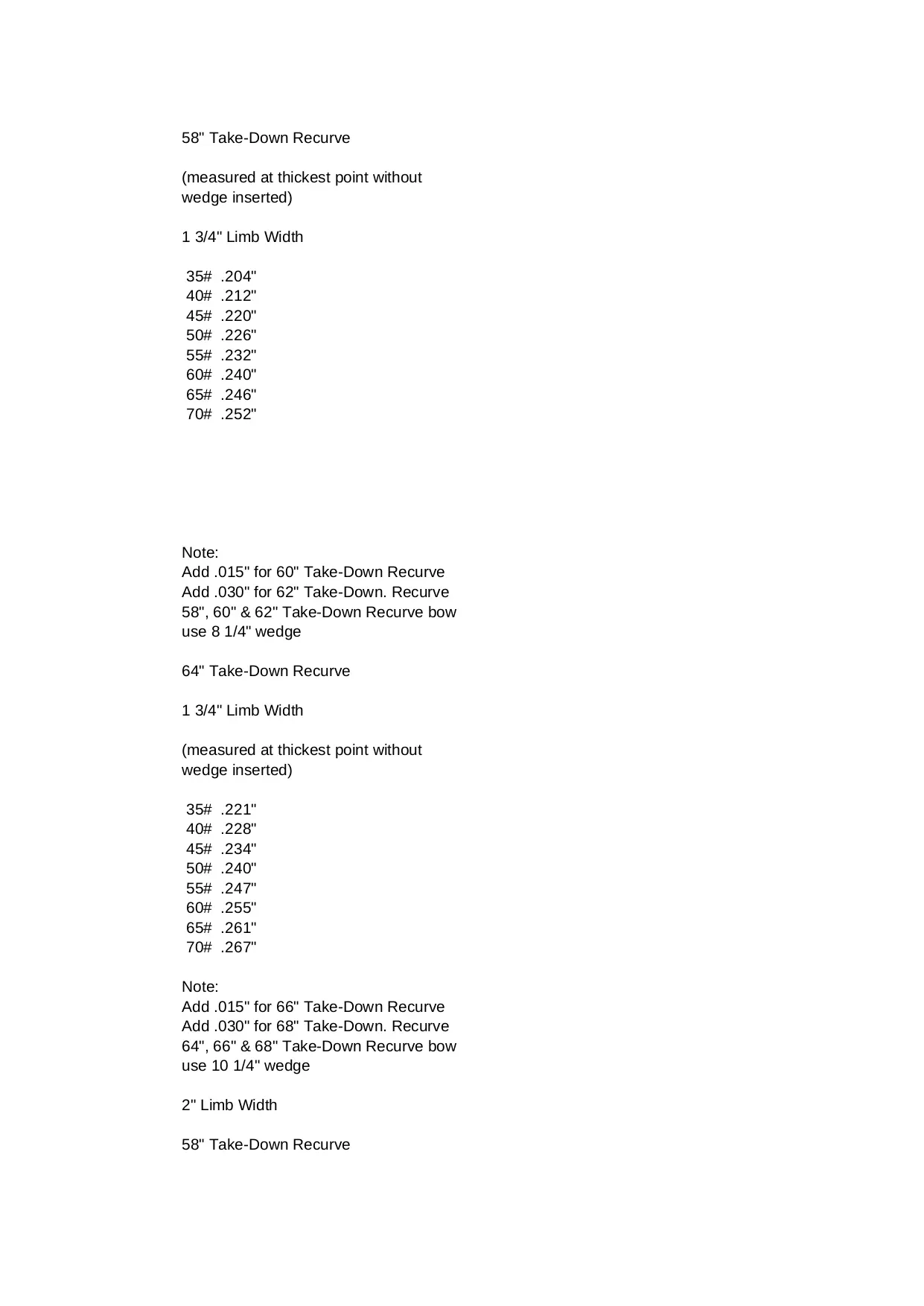

 58" Take-Down Recurve
 (measured at thickest point without
 wedge inserted)
 1 3/4" Limb Width
 35#  .204"
 40#  .212"
 45#  .220"
 50#  .226"
 55#  .232"
 60#  .240"
 65#  .246"
 70#  .252"
 Note:
 Add .015" for 60" Take-Down Recurve
 Add .030" for 62" Take-Down. Recurve
 58"  60" & 62" Take-Down Recurve bow
 use 8 1/4" wedge
 64" Take-Down Recurve
 1 3/4" Limb Width
 (measured at thickest point without
 wedge inserted)
 35#  .221"
 40#  .228"
 45#  .234"
 50#  .240"
 55#  .247"
 60#  .255"
 65#  .261"
 70#  .267"
 Note:
 Add .015" for 66" Take-Down Recurve
 Add .030" for 68" Take-Down. Recurve
 64"  66" & 68" Take-Down Recurve bow
 use 10 1/4" wedge
 2" Limb Width
 58" Take-Down Recurve

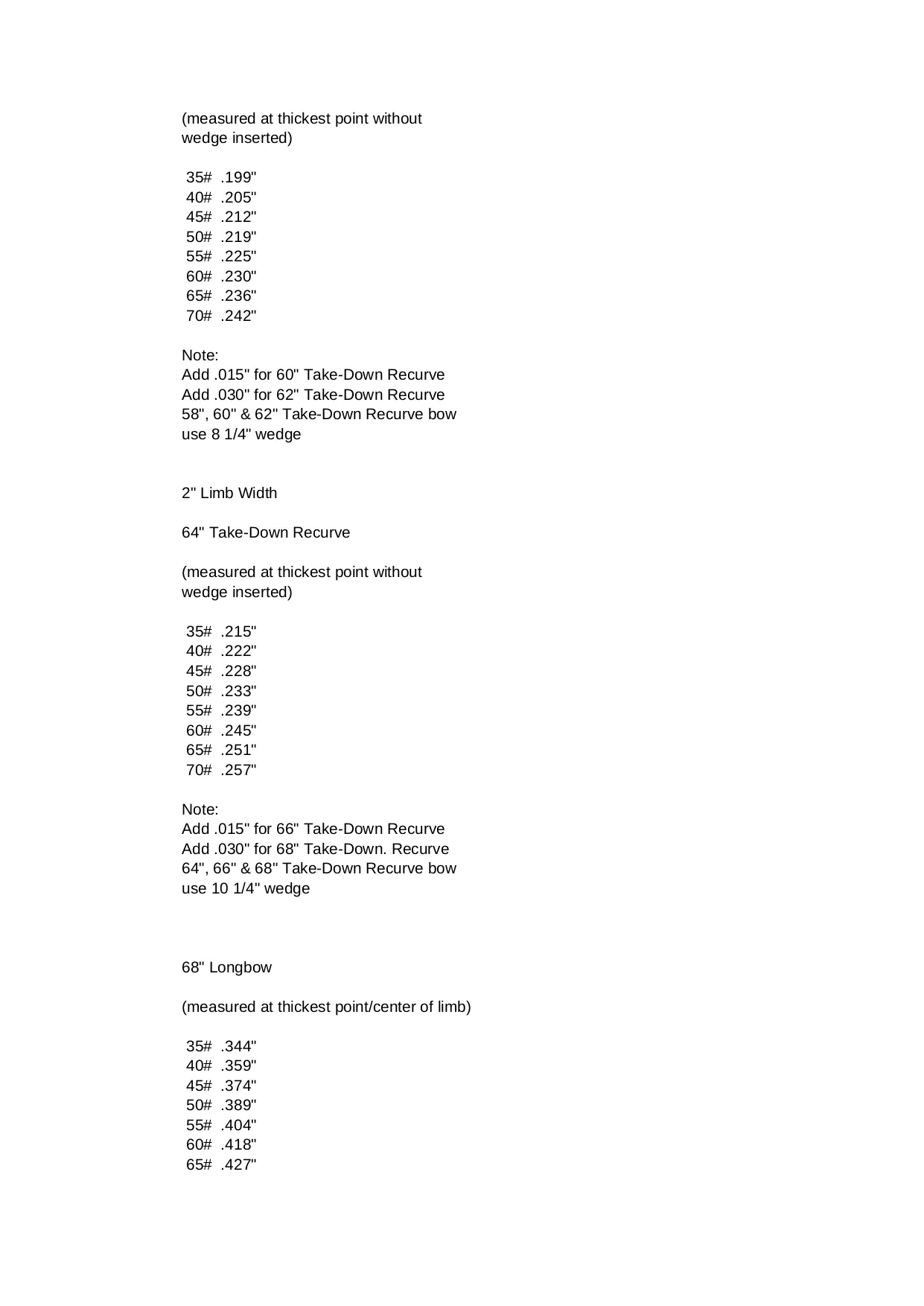

 (measured at thickest point without
 wedge inserted)
 35#  .199"
 40#  .205"
 45#  .212"
 50#  .219"
 55#  .225"
 60#  .230"
 65#  .236"
 70#  .242"
 Note:
 Add .015" for 60" Take-Down Recurve
 Add .030" for 62" Take-Down Recurve
 58"  60" & 62" Take-Down Recurve bow
 use 8 1/4" wedge
 2" Limb Width
 64" Take-Down Recurve
 (measured at thickest point without
 wedge inserted)
 35#  .215"
 40#  .222"
 45#  .228"
 50#  .233"
 55#  .239"
 60#  .245"
 65#  .251"
 70#  .257"
 Note:
 Add .015" for 66" Take-Down Recurve
 Add .030" for 68" Take-Down. Recurve
 64"  66" & 68" Take-Down Recurve bow
 use 10 1/4" wedge
 68" Longbow
 (measured at thickest point/center of limb)
 35#  .344"
 40#  .359"
 45#  .374"
 50#  .389"
 55#  .404"
 60#  .418"
 65#  .427"
 70#  .435"
 _____________________

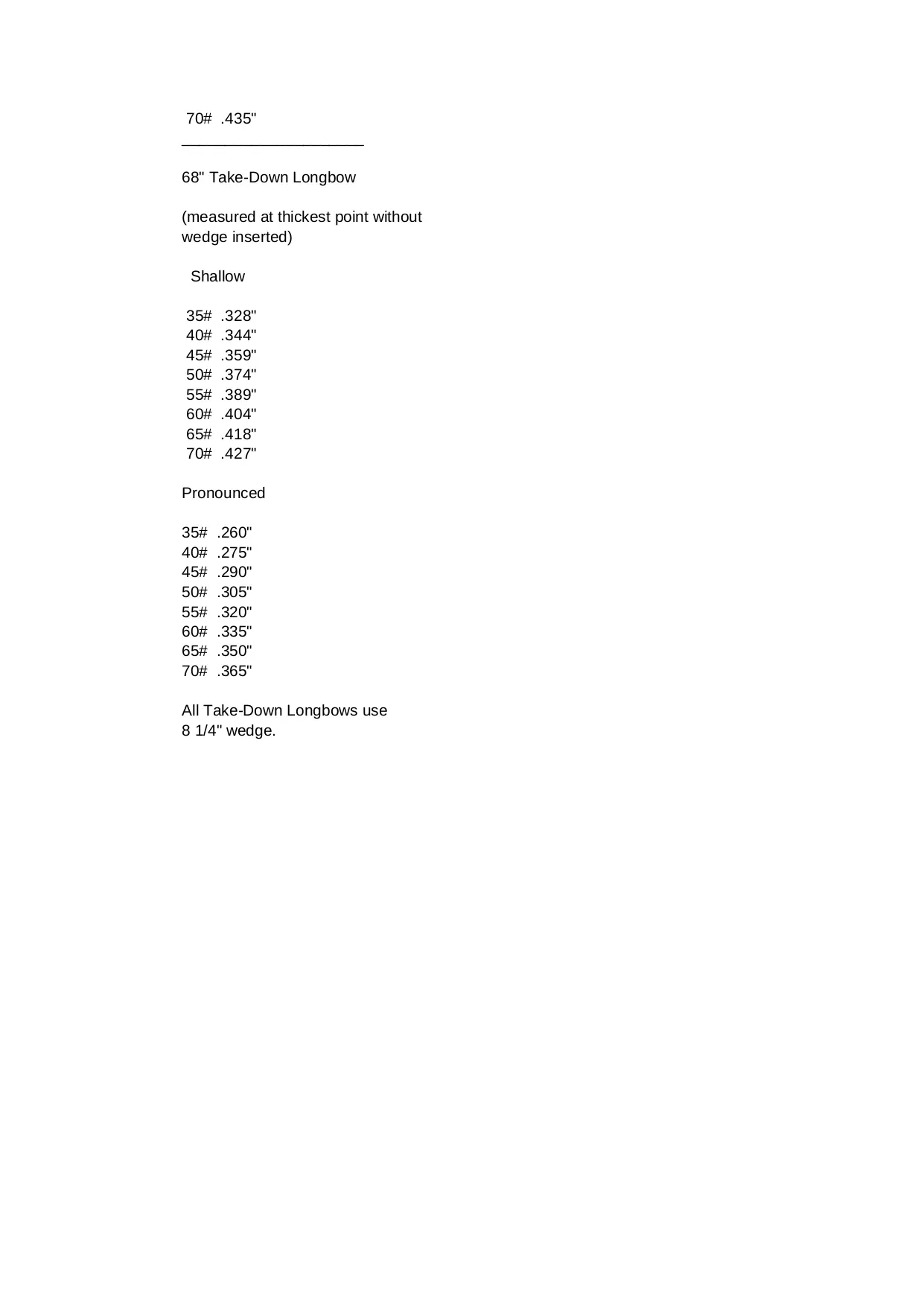

 68" Take-Down Longbow
 (measured at thickest point without
 wedge inserted)
 Shallow
 35#  .328"
 40#  .344"
 45#  .359"
 50#  .374"
 55#  .389"
 60#  .404"
 65#  .418"
 70#  .427"
 Pronounced
 35#  .260"
 40#  .275"
 45#  .290"
 50#  .305"
 55#  .320"
 60#  .335"
 65#  .350"
 70#  .365"
 All Take-Down Longbows use
 8 1/4" wedge.
Feuil1
     Longbow take down
              Différence
  63" 64" 65" 66" 67" 68" 69" 70" épaisseur épaisseur
          pouces mm
                    Module de calcul des épaisseurs de branches selon les matériaux utilisés
  50# 47# 44# 41# 38# 35# 32# 29# 0.328 8.331199999999999            (tissé verre) (rouge)             CALCUL DE LA RIGIDITE          Calcul de l'épaisseur d'un arc d'après la puissance
  55# 52# 49# 46# 43# 40# 37# 34# 0.344 8.737599999999999   0.40639999999999965 mm    UD1022 UD1313 86.0 3160.0 UDC160 CX125 UDC300 UDC600 UDV300 placage UD 4190 UD 4290       Ei=E.((b.e3)/12)          d'un arc similaire en longueur  forme et composition
  60# 57# 54# 51# 48# 45# 42# 39# 0.359 9.118599999999999   0.3810000000000002 mm             bois
  65# 62# 59# 56# 53# 50# 47# 44# 0.374 9.4996   0.3810000000000002 mm   épaisseur/mm 0.14 0.2 0.11 0.19 0.2 0.14 0.33 0.66 0.23 0.6 0.14 0.29
  70# 67# 64# 61# 58# 55# 52# 49# 0.389 9.8806   0.3810000000000002 mm   % dans l'axe 0.81 0.93                       Modules de Young    Calcul du coeff K d'après
  75# 72# 69# 66# 63# 60# 57# 54# 0.404 10.2616   0.3810000000000002 mm   à 90° 0.19 0.07                           les caractéristiques d'un arc existant :
  80# 77# 74# 71# 68# 65# 62# 59# 0.418 10.617199999999999   0.35559999999999903 mm      Calcul épaisseur théorique             Strat dos et ventre:  Module de Young  78000.0     Ud carbone/epoxy=78000
  85# 82# 79# 76# 73# 70# 67# 64# 0.427 10.845799999999999   0.22860000000000014 mm      d'une branche               épaisseur/mm  3.0     Ud verre/epoxy=24000    Puissance de l'arc existant: P= 32.0 #
                                    largeur/mm  40.0     Frêne=12300    Largeur de l'arc existant: L= 28.0 mm
                     Epaisseur origine:  mm si branche deja existante à épaissir                   Bambou=20000    Epaisseur de l'arc existant: E= 6.8 mm
     longbow une pièce                               Ei strat  7020000.0
                     latte dos 1.64 mm Epaisseur latte(s) bois de dos
              Différence       latte âme 1.64 mm Epaisseur latte(s) bois âme                        K= 0.0036346718618243145 # / mm^4
  63" 64" 65" 66" 67" 68" 69" 70" épaisseur épaisseur          latte ventre 1.64 mm Epaisseur latte(s) bois de ventre          Ame bois:  Module de Young  12300.0
          pouces mm          strat commerce dos 1.0 mm Epaisseur strat Armtex ou Gordon            épaisseur/mm  2.0         Calcul de l'épaisseur E
                     strat commerce ventre 1.0 mm Epaisseur strat Armtex ou Gordon            largeur/mm  40.0         du nouvel arc :
  45# 42# 39# 36# 33# 30# 27# 24# 0.328 8.3312          nombre de placages  nb Nombre de placages bois
  50# 47# 44# 41# 38# 35# 32# 29# 0.344 8.737599999999999   0.4064 mm      nombre de 86 4.0 nb nb couches Sergé 86gr/m²            Ei bois  328000.0         Puissance souhaitée: P= 50.0 #
  55# 52# 49# 46# 43# 40# 37# 34# 0.359 9.118599999999999   0.3810000000000002 mm      nombre de 3160  nb nb couches sergé 160 gr/m²                        K= 0.0036346718618243145 # / mm^4
  60# 57# 54# 51# 48# 45# 42# 39# 0.374 9.4996   0.3810000000000002 mm      nombre de UD1022  nb nb couches verre unidirectionnel UD1022            Ei total  7348000.0         Nouvelle largeur: L= 28.0 mm
  65# 62# 59# 56# 53# 50# 47# 44# 0.389 9.8806   0.3810000000000002 mm      nombre de UD1313  nb nb couches verre unidirectionnel UD1313
  70# 67# 64# 61# 58# 55# 52# 49# 0.404 10.2616   0.3810000000000002 mm      nombre de UD4190  nb nb couches verre unidirectionnel UD4190
  75# 72# 69# 66# 63# 60# 57# 54# 0.418 10.617199999999999   0.35559999999999903 mm      nombre de UD4290  nb nb couches verre unidirectionnel UD4290                       Nouvelle épaisseur: E= 7.8907010171417244 mm
  80# 77# 74# 71# 68# 65# 62# 59# 0.427 10.845799999999999   0.22860000000000014 mm      nombre de UDC160  nb nb couches carbone unidirectionnel 160gr/m² tissé verre (Bigtex3)
  85# 82# 79# 76# 73# 70# 67# 64# 0.435 11.049   0.2032000000000007 mm      nombre de CX125 6.0 nb nb couches carbone unidirectionnel 125gr/m² (papier rouge)
                     nombre de UDV300  nb nb couches verre unidirectionnel 300gr/m²
     Longbow reflex/deflex prononcé
  1 60m 1 62m 1 65m 1 67m 1 70m 1 72m 1 75m 1 77m            rajout tissus impregnés 1.28 mm
  63" 64" 65" 66" 67" 68" 69" 70" épaisseur épaisseur   Différence       rajout total 8.2 mm
          pouces mm          Total théorique: 8.2 mm
  50# 47# 44# 41# 38# 35# 32# 29# 0.26 6.604
  55# 52# 49# 46# 43# 40# 37# 34# 0.275 6.985   0.3810000000000002 mm
  60# 57# 54# 51# 48# 45# 42# 39# 0.29 7.365999999999999   0.38099999999999845 mm
  65# 62# 59# 56# 53# 50# 47# 44# 0.305 7.746999999999999   0.3810000000000002 mm
  70# 67# 64# 61# 58# 55# 52# 49# 0.32 8.128   0.3810000000000011 mm
  75# 72# 69# 66# 63# 60# 57# 54# 0.335 8.509   0.3810000000000002 mm
  80# 77# 74# 71# 68# 65# 62# 59# 0.35 8.89   0.38099999999999845 mm
  85# 82# 79# 76# 73# 70# 67# 64# 0.365 9.270999999999999   0.3810000000000002 mm
                      Strat carbone/if
  Recurve largeur de branches 44mm           Recurve largeur de branches 50 mm         date:  38445.0
                      résine:  1700/2705
                      épaisseur théorique:  2 28 mm
  60" épais épais  Différence       60" épaisseur épaisseur  Différence     épaisseur finie:  2 mm
   pouces mm          pouces mm
                       3x CX125
  30/34# 0.24 6.095999999999999         30/34# 0.23 5.842        3x UDC160
  38/42# 0.25 6.35  0.25400000000000045 mm      38/42# 0.24 6.095999999999999  0.25399999999999956 mm     1.0 3160.0
  46/50# 0.26 6.604  0.25400000000000045 mm      46/50# 0.25 6.35  0.25400000000000045 mm     1.0 placage if
  54/58# 0.27 6.858  0.25399999999999956 mm      54/58# 0.26 6.604  0.25400000000000045 mm     2x UD 1022
  62/66# 0.28 7.112  0.25400000000000045 mm      62/66# 0.27 6.858  0.25399999999999956 mm     1.0 3160.0
                      Strat UDV300/if
     Forme BORDEX (semi recurve )                 date:  38449.0
                      résine:  1700/2705
                      épaisseur théorique:  2 02 mm
  63" 64" 65" 66" 67" 68" 69" 70" épaisseur épaisseur           épaisseur finie:  1 6 mm
          pouces mm
   10#       2.4803149606299213 6.3 Emiletex N°15           4x UDV300
   25#       2.559055118110236 6.5 Emiletex N°15   (arc renforcé dans un 2eme temps pour augmenter la puissance)        1x 86.0
          2.6377952755905514 6.7            1.0 placage if
   32#       2.6771653543307083 6.8 Emiletex N°17           1.0 86.0
          2.7559055118110236 7.0            2x UD 1022
          2.8346456692913384 7.2
          2.952755905511811 7.5
   cassé       3.3464566929133857 8.5  Emiletex N°15  (arc renforcé dans un 3eme temps pour augmenter la puissance)
   cassé       3.937007874015748 10.0  Emiletex N°14
     Forme BIGTEX (lonbow  reflex  dos carbone)
  63" 64" 65" 66" 67" 68" 69" 70" épaisseur épaisseur
          pouces mm
          0.0
  54# 51# 48# 45# 42# 39# 36#  3.0708661417322833 7.8  Bigtex3
          0.0
     Forme REFLEX (lonbow  reflex de 4cm)
  63" 64" 65" 66" 67" 68" 69" 70" épaisseur épaisseur
          pouces mm
          0.0 0.0
  57# 54# 51# 47# 44# 41# 38# 35# 4.291338582677166 10.9  Emiletex 6
  69# 66# 63# 60# 59# 56# 53# 50# 4.52755905511811 11.5  Emiletex 8
       76# 73# 70# 5.078740157480315 12.9  Emiletex 2
