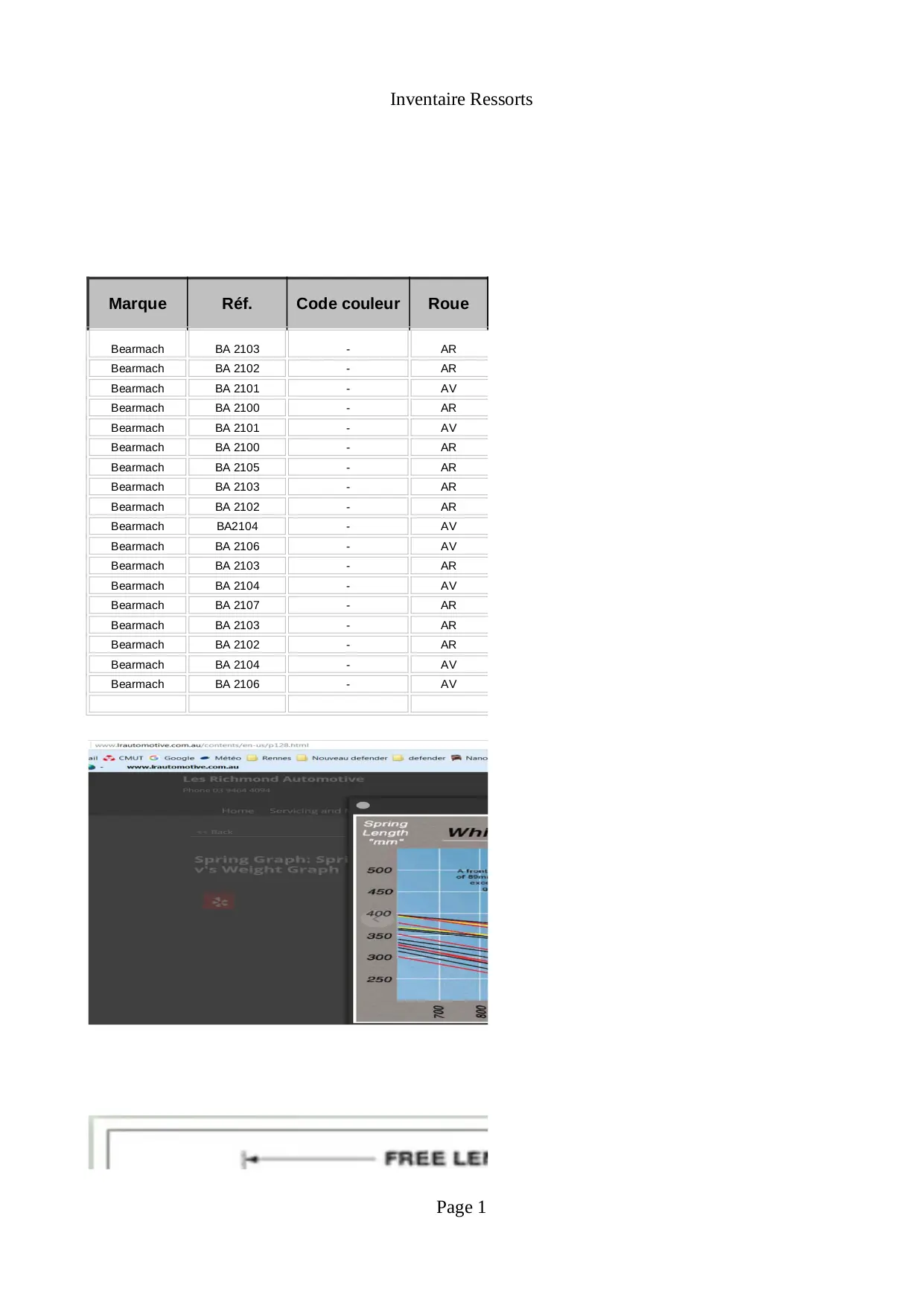

Inventaire Ressorts

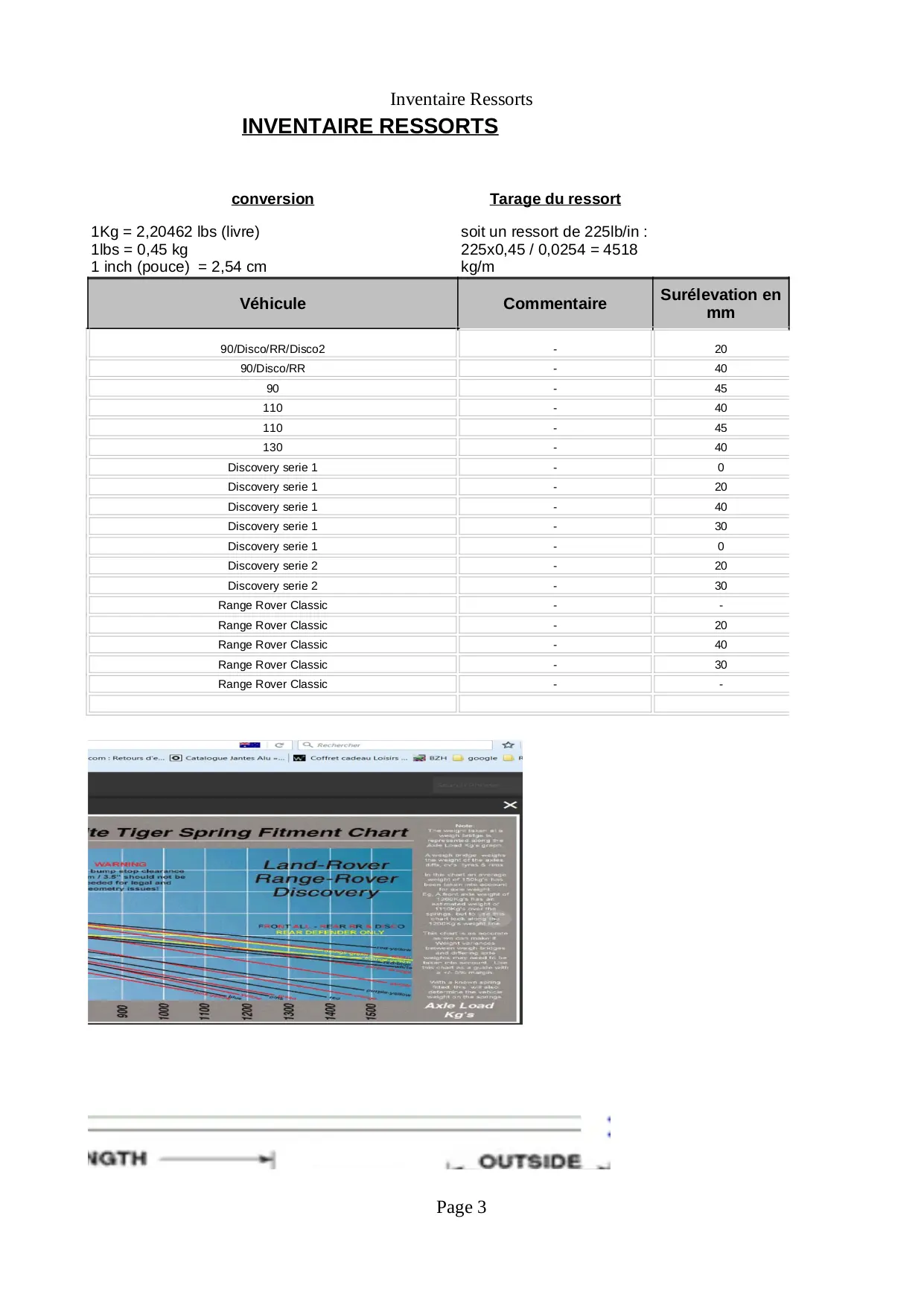

    INVENTAIRE RESSORTS
    conversion Tarage du ressort
    1Kg = 2 20462 lbs (livre) 1lbs = 0 45 kg 1 inch (pouce)  = 2 54 cm soit un ressort de 225lb/in : 225x0 45 / 0 0254 = 4518 kg/m
Marque Réf. Code couleur Roue Véhicule Commentaire Surélevation en mm Tarage / Rate (lbs/inch) Tarage en kg/m Charge load Lbs Diamètre de fil Hauteur libre en mm nombre de spires Source d'info
Bearmach BA 2103 - AR 90/Disco/RR/Disco2 - 20.0 240.0 4252.0  17.0 413.0  www.bearmach.com
Bearmach BA 2102 - AR 90/Disco/RR - 40.0 295.0 5226.0  18.0 445.0  www.bearmach.com
Ome 764.0 - AR 90/Disco SI Charge moyenne (non spécifiée) 30.48 220.0 3898.0  - 424.0  http://www.expeditionexchange.com
Ome 781.0 - AR 90/Disco SI Charge moyenne/lourde (non spécifiée) 40.64 290.0 5138.0  - 419.0  http://www.expeditionexchange.com
Ome 762.0 - AR DEF 90 Charge lourde (220 lbs.) 30.48 320.0 5669.0  - 414.0  http://www.expeditionexchange.com
Land Rover NRC9462 Vert - Jaune- Rouge ARC 90.0 charge lourde 0 - Renforcé 225.0 3988.0  - 388.0  www.bearmach.com
Land Rover NRC9463 Vert - Jaune- Blanc ARP 90.0 charge lourde 0 - Renforcé 127.0 2256.0  - 376.0  www.bearmach.com
Bearmach BA 2101 - AV 90.0 - 45.0 255.0 4518.0  17.0 380.0  www.bearmach.com
Ome 761.0 - AV DEF 90 Charge moyenne (44 lbs. à 110 lbs.) 30.48 200.0 3543.0  16.0 395.0  http://www.expeditionexchange.com
Ome 751.0 - AV DEF 110 Charge lourde (110 lbs. à 242 lbs.) 30.48 230.0 4075.0  16.0 384.0  http://www.expeditionexchange.com
Land Rover NRC9446 Bleu - Vert AVC 90.0 - 0.0 175.0 3126.25 819.98 15.19 385.7 7.75 www.bearmach.com
Land Rover NRC9448 Bleu - Rouge ARC 90.0 - 0 - Renforcé 225.0 3988.0 585.0 15.3 385.7 8.0 www.bearmach.com
Land Rover NRC9447 Bleu - Jaune AVP 90.0 - 0.0 175.0 3126.25 819.98 14.69 373.0 7.75 www.bearmach.com
Land Rover NRC9449 Jaune-Blanc ARP 90.0 - 0.0 225.0 3988.0  - 376.0 8.0 www.bearmach.com
King Springs KLRR-05 - AR 110.0 - 40.0 470.0 8327.0  - -  -
King Springs KLRS-05 - AR 110.0 - 0 - Renforcé 470.0 8327.0  - 410.0  -
King Springs KLRR-05HD     60/70 515.0 9124.0   407.0
Bearmach BA 2100 - AR 110.0 - 40.0 510.0 9035.0  22.0 410.0  www.bearmach.com
Ome 752.0 - AR DEF 110 Charge légère (non spécifiée) 25.4 270.0 4783.0  - 439.0  http://www.expeditionexchange.com
Ome 755.0 - AR DEF 110 Charge moyenne (440 lbs.) 55.88 300  ? 4961.0  - 434.0  http://www.expeditionexchange.com
Ome 754.0 - AR DEF 110 Charge lourde (660 lbs) 50.8 420.0 7441.0  22.0 434.0  http://www.expeditionexchange.com
Land Rover RKB 101111 marron – Mauve AR DEF 110 Def 110 TD5 from VIN 159807 ? 270 à 420 ? ? 19.0 381 OU 430 8.8
Land Rover NRC6388 2 Bleu ARC 110 rear levelled suspension drivers Suspension compensée 0.0 180.0 3187.0  - 420.0  www.bearmach.com
Land Rover NRC7000 Vert - Blanc ARC 110 rear drivers levelled suspension Suspension compensée 0.0 180.0 3187.0  - 400.0  www.bearmach.com
Land Rover NRC6389 2 Rouge ARC 110 rear drivers non levelled / heavy duty  0 - Renforcé 330.0 5847.0  - 407.0 8.0 www.bearmach.com
Land Rover NRC6904 Rouge - Vert AR 110 rear passengers non Ievelled / heavy duty - 0 - Renforcé 330.0 5847.0  - 395.0 8.0 www.bearmach.com
King Springs KRFR-03 - AV 110.0 375mm passager / 385mm conducteur- 25.0 225.0 3986.0  - 375/385  -
King Springs KRFS-03 - AV 110.0 355mm passager / 365mm conducteur- 0 - Renforcé 225.0 3986.0  - 355/365  -
Bearmach BA 2101 - AV 110.0 - 45.0 255.0 4518.0  17.0 380.0  www.bearmach.com
Ome 761.0 - AV DEF 110 Charge moyenne (44 lbs. à 110 lbs.) 30.48 200.0 3543.0  16.0 395.0  http://www.expeditionexchange.com
Ome 751.0 - AV DEF 110 Charge lourde (110 lbs. à 242 lbs.) 35.56 230.0 4075.0  16.0 384.0  http://www.expeditionexchange.com
Land Rover NRC8044 2 Blanc AVC 110 front drivers standard progressif (a utiliser 2X les mêmes possible) 0.0 115/215 2763.0 269.77 - 384.0 9.0 www.bearmach.com
Land Rover NRC9448 Bleu - Rouge AVC 110 front drivers heavy duty - 0 - Renforcé 225.0 3988.0  - 387.0 8.0 www.bearmach.com
Land Rover NRC8045 2 Jaune AVP 110 front passengers standard progressif 0.0 115/215 2763.0 171.08 - 368.0 9.0 www.bearmach.com
Land Rover NRC9449 Jaune-Blanc AVP 110 front passenger heavy duty - 0 - Renforcé 225.0 3988.0  - 376.0 8.0 www.bearmach.com
Land Rover RRC3266 - AR 110.0 Ressort additionnels charge lourde 3400/3600 kg 0 - Renforcé 140.0 -  - -  Ze Fifi
Land Rover NRC6389 2 Rouge ARC 130.0 - 0 - Renforcé 330.0 5847.0  - 407.0 8.0 Ze Fifi
Land Rover NRC6904 Rouge - Vert ARP 130.0 - 0 - Renforcé 330.0 5847.0  - 395.0 8.0 Ze Fifi
Land Rover RRC3266 - AR 130.0 Ressort additionnels charge lourde 3400/3600 kg 0 - Renforcé - -  - -  Ze Fifi
King Springs KLRR-05 - AR 130.0 - 40.0 470.0 8327.0  - -  -
King Springs KLRS-05 - AR 130.0 - 0 - Renforcé 470.0 8327.0  - -  -
Bearmach BA 2100 - AR 130.0 - 40.0 510.0 9035.0  22.0 410.0  www.bearmach.com
King Springs KRFR-03 - AV 130.0 - 25.0 225.0 3986.0  - -  -
King Springs KRFS-03 - AV 130.0 - 0 - Renforcé 225.0 3986.0  - -  -
Land Rover NRC9448 Bleu - Rouge AVC 130.0 - 0.0 225.0 3988.0  - 387.0 8.0 www.bearmach.com
Land Rover NRC9449 Jaune-Blanc AVP 130.0 - 0.0 225.0 3988.0  - 376.0 8.0 www.bearmach.com
King Springs KRFR-03HD    Hauteur libre 395 conducteur/ 405 passager 40.0 285.0 5049.0  17.0 395/405
King Springs KRFR-03EHD    Hauteur libre 376 conducteur/ 387 passager 60.0 385.0 6820.0  18.0 376/387
Land Rover ANR4352 2 Orange AR Discovery serie 1 Remplacé par ANR3477 0.0 166.0 2939.0  - -  www.bearmach.com
Bearmach BA 2105 - AR Discovery serie 1 - 0.0 194.0 3437.0  16.0 438.0  www.bearmach.com
Land Rover ANR3477 Marron - Vert AR Discovery serie 1 N° de série SALLxxxxxMA081991 à SALLxxxxxMA119533 (1995) 0.0 207.84 3711.43 753.11 - -  www.bearmach.com
Land Rover ANR3058 Rouge - Gris AR Discovery serie 1 N° de série SALLxxxxxLA066329 à SALLxxxxxLA081991 (1994) 0.0 207.84 3711.43 753.11 - -  www.bearmach.com
Land Rover ANR1977 Rouge - Gris AR Discovery serie 1 Remplacé par ANR3058 0.0 207.84 3711.43 753.11 - -  www.bearmach.com
Bearmach BA 2103 - AR Discovery serie 1 - 20.0 240.0 4252.0  17.0 413.0  www.bearmach.com
Bearmach BA 2102 - AR Discovery serie 1 - 40.0 295.0 5226.0  18.0 445.0  www.bearmach.com
Ome 764.0 - AR Discovery serie 1 Charge moyenne (non spécifiée) 40.64 220.0 3898.0  - 424.0  http://www.expeditionexchange.com
Ome 781.0 - AR Discovery serie 1 Charge moyenne/lourde (non spécifiée) 40.64 290.0 5138.0  - 419.0  http://www.expeditionexchange.com
Ome 762.0 - AR Discovery serie 1 Charge lourde (220 lbs.) 50.8 320.0 5669.0  - 414.0  http://www.expeditionexchange.com
Ome 763.0 - AR Discovery serie 1 Très lourde charge (440 lbs.) 50.8 360.0 6378.0  - 414.0  http://www.expeditionexchange.com
Land Rover 572315.0 Bleu AV Discovery serie 1 V8 seulement 0.0 133.0 2356.0  - 391.0  www.bearmach.com
Land Rover NRC2119 Vert AV Discovery serie 1 TDI  jusqu'à n° SALLxxxxxHA475972 0.0 150.0 2657.0  - 410.0  www.bearmach.com
Bearmach BA2104 - AV Discovery serie 1 - 30.0 195.0 3455.0  16.0 394.0  www.bearmach.com
Bearmach BA 2106 - AV Discovery serie 1 - 0.0 196.0 3472.0  16.0 368.0  www.bearmach.com
Ome 761.0 - AV Discovery serie 1 Charge moyenne (44 lbs. à 110 lbs.) 30.48 200.0 3543.0  16.0 395.0  http://www.expeditionexchange.com
Ome 760.0 - AV Discovery serie 1 Charge légère (moins de 44 lbs.) 20.32 210.0 3720.0  16.0 377.0  http://www.expeditionexchange.com
Ome 751.0 - AV Discovery serie 1 Charge lourde (110 lbs. à 242 lbs.) 35.56 230.0 4075.0  16.0 384.0  http://www.expeditionexchange.com
Land Rover ANR4351 2 Gris AVC Discovery serie 1 Depuis n° SALLxxxxxMA116461 0.0 150.0 2656.0  - -  www.bearmach.com
Land Rover NTC/NRC8476 Blanc - Rose - Bleu AVC Discovery serie 1 TDI  Conduite à gauche seulement 0.0 150.0 2656.0  - - 7.0 www.bearmach.com
Land Rover ANR1975 Bleu - Rouge - Rose AVC Discovery serie 1 TDI  N° de série SALLxxxxxK à SALLxxxxxM (1993 à 1995) 0.0 149.89 276.61 831.12 - -  www.bearmach.com
Land Rover ANR1976 Bleu - Jaune - Rose AVP Discovery serie 1 TDI  N° de série SALLxxxxxK à SALLxxxxxM (1993 à 1995) 0.0 149.88 276.43 922.62 - -  www.bearmach.com
Land Rover ANR4350 2 Marron AVP Discovery serie 1 Depuis n° SALLxxxxxMA116461 0.0 150.0 2656.0  - -  www.bearmach.com
Bearmach BA 2103 - AR Discovery serie 2 - 20.0 240.0 4252.0  17.0 413.0  www.bearmach.com
Ome 781.0 - AR Discovery serie 2 Charge moyenne/lourde (non spécifiée) 40.64 290.0 5138.0  - 419.0  http://www.expeditionexchange.com
Ome 762.0 - AR Discovery serie 2 Charge lourde (220 lbs.) 40.64 320.0 5669.0  - 414.0  http://www.expeditionexchange.com
Ome 763.0 - AR Discovery serie 2 Très lourde charge (440 lbs.) 40.64 360.0 6378.0  - 414.0  http://www.expeditionexchange.com
Bearmach BA 2104 - AV Discovery serie 2 - 30.0 195.0 3455.0  16.0 394.0  www.bearmach.com
Ome 776.0 - AV Discovery serie 2 Charge légère (moins de 44 lbs.) 40.64 160.0 2835.0  - 401.0  http://www.expeditionexchange.com
Ome 777.0 - AV Discovery serie 2 Charge moyenne (44 lbs. à 110 lbs.) 40.64 180.0 3189.0  - 386.0  http://www.expeditionexchange.com
Ome 779.0 - AV Discovery serie 2 Charge lourde (110 lbs. à 242 lbs.) 40.64 180.0 3189.0  - 399.0  http://www.expeditionexchange.com
Land Rover ANR3519 Rouge - Marron - Range Rover Classic Conduite à gauche diesel seulement 0.0 149.03 2661.25 1069.87 - -  www.bearmach.com
Land Rover ANR3520 Jaune - Marron AR Range Rover Classic Depuis n° de série SALLxxxxxMA647645 0.0 150.12 2680.71 852.92 - -  www.bearmach.com
Land Rover NRC4304 Rouge - Blanc AR Range Rover Classic - 0 - Renforcé 170.0 3013.0  - 450.0  www.bearmach.com
Land Rover NRC8113 Rose- Violet AR Range Rover Classic EFI 0 - Progressif 178.0 3157.0  - 418.0  www.bearmach.com
Bearmach BA 2107 - AR Range Rover Classic - - 196.0 3464.0  16.0 413.0  www.bearmach.com
Bearmach BA 2103 - AR Range Rover Classic - 20.0 240.0 4252.0  17.0 413.0  www.bearmach.com
Bearmach BA 2102 - AR Range Rover Classic - 40.0 295.0 5226.0  18.0 445.0  www.bearmach.com
Ome 764.0 - AR Range Rover Classic Charge moyenne (non spécifiée) 40.64 220.0 3898.0  - 424.0  http://www.expeditionexchange.com
Ome 781.0 - AR Range Rover Classic Charge moyenne/lourde (non spécifiée) 40.64 290.0 5138.0  - 419.0  http://www.expeditionexchange.com
Ome 762.0 - AR Range Rover Classic Charge lourde (220 lbs.) 50.8 320.0 5669.0  - 414.0  http://www.expeditionexchange.com
Ome 763.0 - AR Range Rover Classic Très lourde charge (440 lbs.) 50.8 360.0 6378.0  - 414.0  http://www.expeditionexchange.com
Land Rover NTC3285 Vert - Rose ARC Range Rover Classic Conduite à gauche diesel seulement 0.0 178.0 3157.0  - 462.0  www.bearmach.com
Land Rover 572315.0 Bleu AV Range Rover Classic V8 seulement 0.0 133.0 2356.0  - 391.0  www.bearmach.com
Bearmach BA 2104 - AV Range Rover Classic - 30.0 195.0 3455.0  16.0 394.0  www.bearmach.com
Bearmach BA 2106 - AV Range Rover Classic - - 196.0 3472.0  16.0 368.0  www.bearmach.com
Ome 761.0 - AV Range Rover Classic Charge moyenne (44 lbs. à 110 lbs.) 30.48 200.0 3543.0  16.0 395.0  http://www.expeditionexchange.com
Ome 760.0 - AV Range Rover Classic Charge légère (moins de 44 lbs.) 20.32 210.0 3720.0  16.0 377.0  http://www.expeditionexchange.com
Ome 751.0 - AV Range Rover Classic Charge lourde (110 lbs. à 242 lbs.) 35.56 230.0 4075.0  16.0 384.0  http://www.expeditionexchange.com
Land Rover NRC4305 Rouge - Jaune AVC Range Rover Classic Conduite à gauche seulement 0.0 149.0 2640.0  - 436.0  www.bearmach.com
Land Rover NRC4234 Vert - Jaune AVC Range Rover Classic Conduite à gauche seulement 0.0 170.0 3013.0  - 411.0  www.bearmach.com
Land Rover NRC4306 Bleu - Blanc AVG Range Rover Classic Disco V8 '90-'96 RR  '87-'91 Conduite à gauche V8 seulement 0.0 133.0 2357.0  - 418.0  www.bearmach.com
Land Rover ANR3650 Rouge - Orange - Véhicules militaires Specifications militaires n/c 165.0 2924.0  - -  www.bearmach.com
Land Rover ANR3539 Blanc - Véhicules militaires Specifications militaires n/c 183.0 3237.0  - -  www.bearmach.com
Land Rover ANR4491 Marron - Gris - Véhicules militaires Specifications militaires n/c 286.0 5058.0  - -  www.bearmach.com
Land Rover ANR3540 Vert - Rose - Véhicules militaires Specifications militaires n/c 451.0 7992.0  - -  www.bearmach.com
Britpart DA 4201 - AV Range Rover/Discovery/90 Load – 25kg 25.0 200.0 3543.0 25kg 16.0 420.0
Britpart DA 4202 - AV 90/110/130/Range Rover Classic/Discovery Load – 50kg 40.0 230.0 3543.0 50kg 16.0 390.0
Britpart DA 4203 - AR Range Rover/Discovery/90 Load - Light 40.0 220.0 3543.0  17.0 435.0
Britpart DA 4204 - AR Range Rover/Discovery/Discovery 2/90 Load 100kg 50.0 300-340 5669.0 100kg 18.0 425.0
Britpart DA 4205 - AR Range Rover/Discovery/90 Load 200 kg 50.0 360.0 6378.0 200kg 19.0 430.0
Britpart DA 4206 - AR 110.0 Load 100 kg 40.0 270/295   17.0 445.0
Britpart DA 4208 - AR 110/130 Heavy Duty Load 500 kg 50.0 420.0 7441.0 500kg 21.0 445.0
Britpart DA4277 - AV 90/110/Discovery to 1999/Range Rover Classic   225.0 3986.0   376.0
Britpart DA4278 - AV 110/Discovery 1/Range Rover Classic   285.0 5049.0   376.0
Britpart DA4279 - AR 110/130   330.0 5846.0   407.0

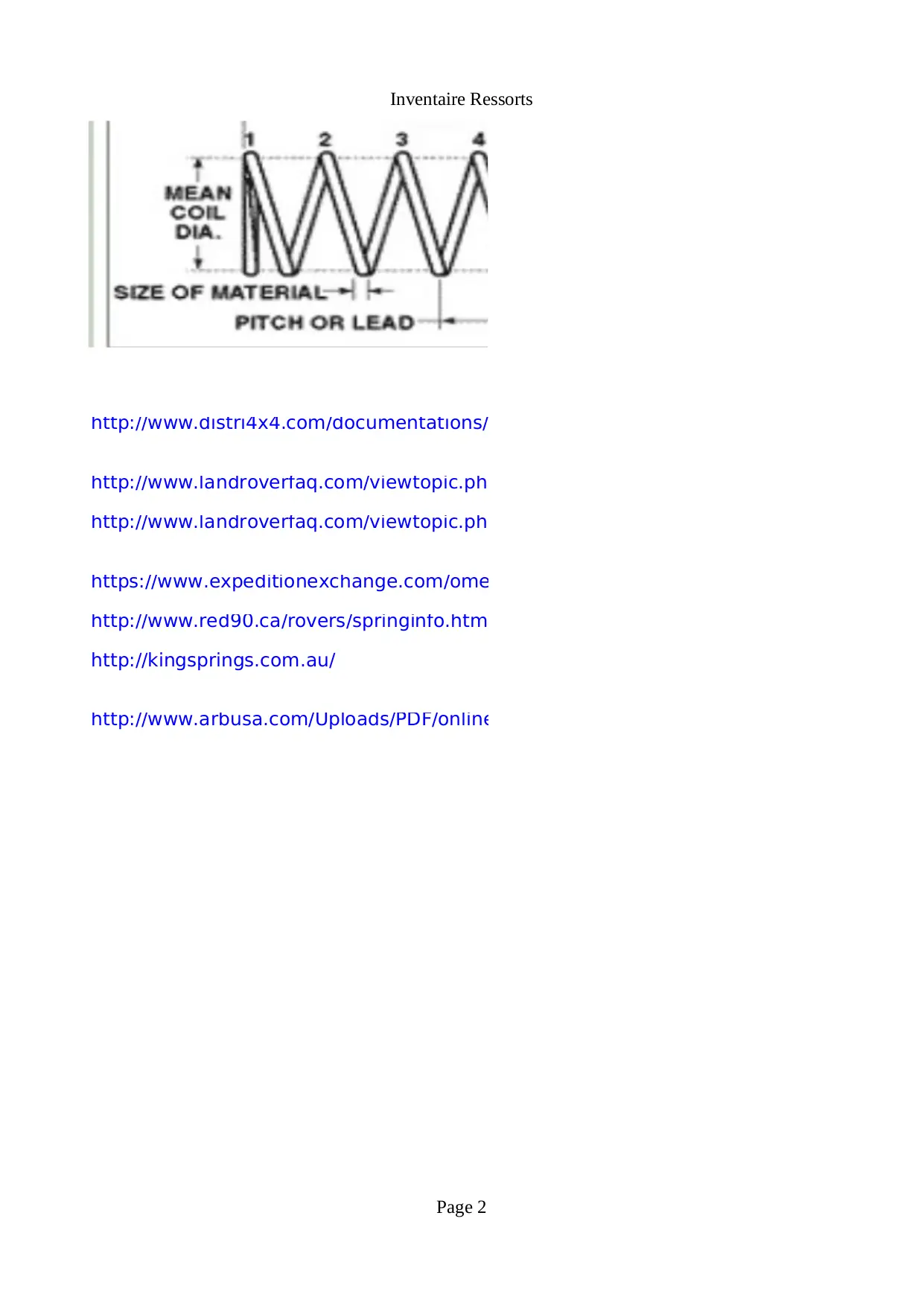

http://www.distri4x4.com/documentations/suspension/
http://www.landroverfaq.com/viewtopic.php?t=132
http://www.landroverfaq.com/viewtopic.php?t=5280
https://www.expeditionexchange.com/ome/indexsprings.php
http://www.red90.ca/rovers/springinfo.html
http://kingsprings.com.au/
http://www.arbusa.com/Uploads/PDF/onlineManualsGuides/OME_Guide_current.pdf
calcul centrage
  calcul du poids supplémentaire pour un DEF 90
CALCUL DU POIDS SUPPLEMENTAIRE en FONCTION de la position par rapport aux ESSIEUX
Ne changer que les valeur en ROUGE  les poids en KG  les distances en Cm dans les parties JAUNES
RESULTAT      EN BLEU SUR FOND MARON
exemple pour un treuil +pc remforcé sur l'AV d'un DEF 90+ un certain poids sur l'AR   le tout à une certaine distance des ponts AV et AR
Poids d'origine sur l' AV   951.0
le poids du pont AV+ROUES AV   130.0   821.0 952.7796610169491
poids d'origine sur l' AR   754.0
poids du  pont AR+ ROUES AR   130.0   624.0 592.2203389830509
ENPATEMENT ( distance entre les 2 ponts)   236.0   236.0 236.0
poids supplémentaires sur l'AV   100.0   100.0
poids supplémentaire sur l'AR   200.0    200.0
distance du poids suppl  sur l'AV  par rapport au pont AV   75.0   75.0
distance du poids suppl  sur l'AR par rapport au pont AR   40.0    40.0
POIDS réel rajouté sur le pont AV      131.77966101694915 -33.89830508474577
POIDS total sur le pont AV  en kg      952.7796610169491 918.8813559322034
POIDS réel rajouté sur le pont AR  en kg      -31.77966101694915 233.89830508474577
POIDS total sur le pont AR      592.2203389830509 826.1186440677966
POIDS REEL SUR LE PONT AV   918.8813559322034
POIDS REEL SUR LE PONT AR   826.1186440677966
POIDS TOTAL SUR L'ENSEMBLE DES 2 PONTS   1745.0
POIDS TOTAL DU VEHICULE avec ponts et roues   2005.0
Explication programme
le mieux est de connaitres la hauteur réelle du reesort a vide (libre)
j'espère que le petit programme sera facile à utiliser par tous.  il suffit de changer les valeurs inscrites en rouge :  -le poids total réel du land  -les pourcentages du poids sur l'avant   l'arrière  et l'ensemble des 2 ponts et 4 roues.  -les valeurs de tarages en lbs/inch ( voir le tableau en dessous des calculs ou l'onglet inventaire des ressorts)  -les valeurs de hauteur des ressorts à vide en mm (idem------------------)  le pourcentage du poids des ponts et roues n'a pas d'influence sur le résultat final  sauf sur le poids total en charge  les cases de "h en charge" peuvent être modifier si l'on dispose de cales de réhausse installées(en mm)  sinon c'est +10mm devant et +5mm derrière. dû aux petites cales d'origine aux dessus des ressorts  le résultat final se fait par rapport aux cases AV st(standard) 260mm et Ar st(standard)300mm = xx mm  en plus ou en moins  correspondent à la valeur de réhausse par rapport à ces valeurs dites de référence standard   dans mon exemple seul l'ar est avec une cale de 50mm  ce qui me donne sur mon disco une réelle réhausse de +78mm à l'av et de + 99mm à l'ar (et en plus c'est pratiquement vrai à un "poil près")  La liste fournie avec  n'étant qu'un aperçu  cela peut être utilisé avec bien d'autres ressorts.   Il est toujours possible de l'améliorer  je laisserai ce soin aux informaticiens  dont je ne fais pas parti.  Il va de soi que ce petit programme sous EXCEL ou OpenOffice est utilisable   POUR TOUS LES LANDS à RESSORTS SANS AUCUNE EXCLUSION  A recopier en premier  sur votre disque dur
petit rappel du principe de base du calcul pour connaitre la hauteur en charge des ressorts  exemple: pour un ressort DA4204 (ressort AR dit renforcé +5 et 100kg de charge sup.) monté sur un disco 200tdi (équipé avec 2 pc renforcés et treuil +2 batteries).  Donnés de base fournies par la doc technique: hauteur à vide 425mm  indice de charge 320ibs/inch (entre 300et 340) et dit progressif de 9 spires ( 3+6) de 18mm d'épaisseur  de couleur jaune.   320 "ibs/inch" X 0 45 /0 0254 = 5669 "kg/m"  A) calcul de l'écrasement du ressort  1/2 "poids appliqué sur le pont"/ nombre de "kg/m"  (1089"kg"/2) /5669 "kg/m"= 0 096 ( soit 96mm )  B) calcul de la hauteur en charge du ressort  "hauteur à vide" - ("l'écrasement" ) = "hauteur en charge"  425mm-96mm = 329mm  C) calcul de la hauteur REEL en charge du ressort  329mm+ petite cale en caoutchoux entre ressort et son support= 340mm  Ce qui donne dans cet exemple pour un DISCO 200tdi  si installé à l'AV du +8 (34-26) ou si à l' AR du +4 (34-30)  si le poid est identique sur l'avant comme sur l'arrière.   en écrasement complet du ressort   cela donnera 9"spires"X 18"mm"=162mm  D) donant un écrasement max en compression de 340mm-162mm=178mm  E) d'où le résultat sera de 96mm en détente ( avant déboitage possible) et 178mm ( mais ne pas dépasser 120mm par sécurité pour le ressort) en compression par rapport au "point de repos" de 340mm du dit ressort.  Voilà  si cela peut aider dans le choix des ressorts.
programme calcul rehausse
CALCUL DES REHAUSSES EN FONCTION DES RESSORTS
Poids en ordre de marche CEE du véhicule
(Poids à vide + réservoir de carburant rempli + 75 kg)       NE CHANGER QUE LES PARTIES EN ROUGE
disco avec 2 pc et 1treuils
2800.0 kg total du véhicule réel
2080.0 kg total du véhicule théorique
En prenant l'hypothèse suivante sur la répartition du poids :
avant 0.47 = 1316.0 kg poids sur le pont AV
Arrière 0.43 = 1204.0 kg poids sur le pont AR
ponts+r 0.1 = 280.0 kg poids des roues et des ponts en moins entre +/-200 et 260( roues alu ou acier)
total 0.9999999999999999 = 2800.0 kg
On obtient la charge suivante sur chaque roue
Avant 658.0 kg x2= 1316.0 kg
Arrière 602.0 kg x2= 1204.0 kg
total   2520.0 kg poids sur les 2 ponts
Ecrasement des ressorts d'origine :
   Ref Tarage (lbs/inch) Tarage (kg/m) H à vide (mm) écrasement (m) haut moy à vide (mm) h ressort en charge (mm)
Avant - côté conducteur   da4204 320.0 5669.291338582678 425.0 0.11606388888888888 425.0 308.93611111111113 AV+1cm std 318.93611111111113 mm
Avant - côté passager   da4204 320.0 5669.291338582678 425.0 0.11606388888888888   dif 116.06388888888887 mm
Arrière - côté conducteur   ba2102 295.0 5226.377952755905 445.0 0.115184934086629 445.0 329.815065913371 AR +50mm cale 379.815065913371 mm
Arrière - côté passager   ba2102 295.0 5226.377952755905 445.0 0.115184934086629   dif 115.18493408662903 mm
       dif 20.0 20.87895480225984 donne 60.87895480225984 mm
         assiette idéal 0 cm 10.878954802259841 mm
         Rehausse AV ST 260 = 58.93611111111113 mm
          AR ST 300 = 79.81506591337097 mm
Ecrasement des ressorts
Ref Tarage (lbs/inch) Tarage (kg/m) H à vide (mm) Diam fil compression si monté AV (m) compression si monté AR (m) réhausse si monté à l'AV (mm) réhausse si monté à l'AR (mm)
da4204 320.0 5669.291338582678 425.0 18.0 0.11606388888888888 0.115184934086629 0.0 -20.0
ba2102 295.0 5226.377952755905 445.0 18.0 0.11606388888888888 0.115184934086629 20.0 0.0
DA4208 420.0 7440.9448818897645 435.0 21.0 0.08842962962962962 0.0809037037037037 37.63425925925924 24.281230382925344
DA4205 360.0 6377.952755905512 420.0 19.0 0.1031679012345679 0.09438765432098764 7.8959876543209475 -4.202720234358594
DA4204 320.0 5669.291338582678 425.0 18.0 0.11606388888888888 0.1061861111111111 0.0 -11.001177024482104
DA 4203 220.0 3897.6377952755906 435.0 17.0 0.168820202020202 0.15445252525252526 -42.75631313131316 -49.26759116589619
DA4202 230.0 4074.8031496062995 395.0 16.0 0.16148019323671498 0.14773719806763283 -75.4163043478261 -82.55226398100379
DA4201 200.0 3543.3070866141734 390.0 16.0 0.1857022222222222 0.16989777777777776 -104.63833333333335 -109.71284369114872
BA 2100 510.0 9035.433070866142 410.0 22.0 0.0728244008714597 0.06662657952069717 28.239488017429153 13.558354565931836
BA 2101 255.0 4517.716535433071 380.0 17.0 0.1456488017429194 0.13325315904139434 -74.5849128540305 -83.06822495476533
BA 2102 295.0 5226.377952755905 445.0 18.0 0.12589981167608286 0.115184934086629 10.164077212805978 0.0
BA 2103 240.0 4251.968503937008 413.0 17.0 0.15475185185185186 0.14158148148148147 -50.687962962962956 -58.396547394852405
BA 2104 195.0 3454.724409448819 394.0 16.0 0.19046381766381765 0.17425413105413104 -105.39992877492878 -110.06919696750202
BA 2105 194.0 3437.0078740157483 438.0 16.0 0.19144558991981672 0.17515234822451317 -62.38170103092784 -66.96741413788413
BA 2106 196.0 3472.44094488189 368.0 16.0 0.18949206349206346 0.17336507936507936 -130.4281746031746 -135.18014527845034
BA 2107 195.5 3463.5826771653547 413.0 16.0 0.189976697925547 0.17380846831486216 -85.91280903665813 -90.62353422823313
ome762 320.0 5669.291338582678 414.0 18.0 0.11606388888888888 0.1061861111111111 -11.0 -22.001177024482104
ome761 360.0 6377.952755905512 414.0 18.0 0.1031679012345679 0.09438765432098764 1.8959876543209475 -10.202720234358594
anr4491 286.0 5066.929133858269 395.0 17.5 0.12986169386169383 0.11880963480963479 -43.797804972804954 -53.62470072300573
Tableau ressorts (1) (XLS) - Fichier XLS

Tableau ressorts (1) (XLS)

Aperçu texte

Sur le même sujet

Partager le fichier

Lien court

Code HTML

Code BB

Lien permanent
