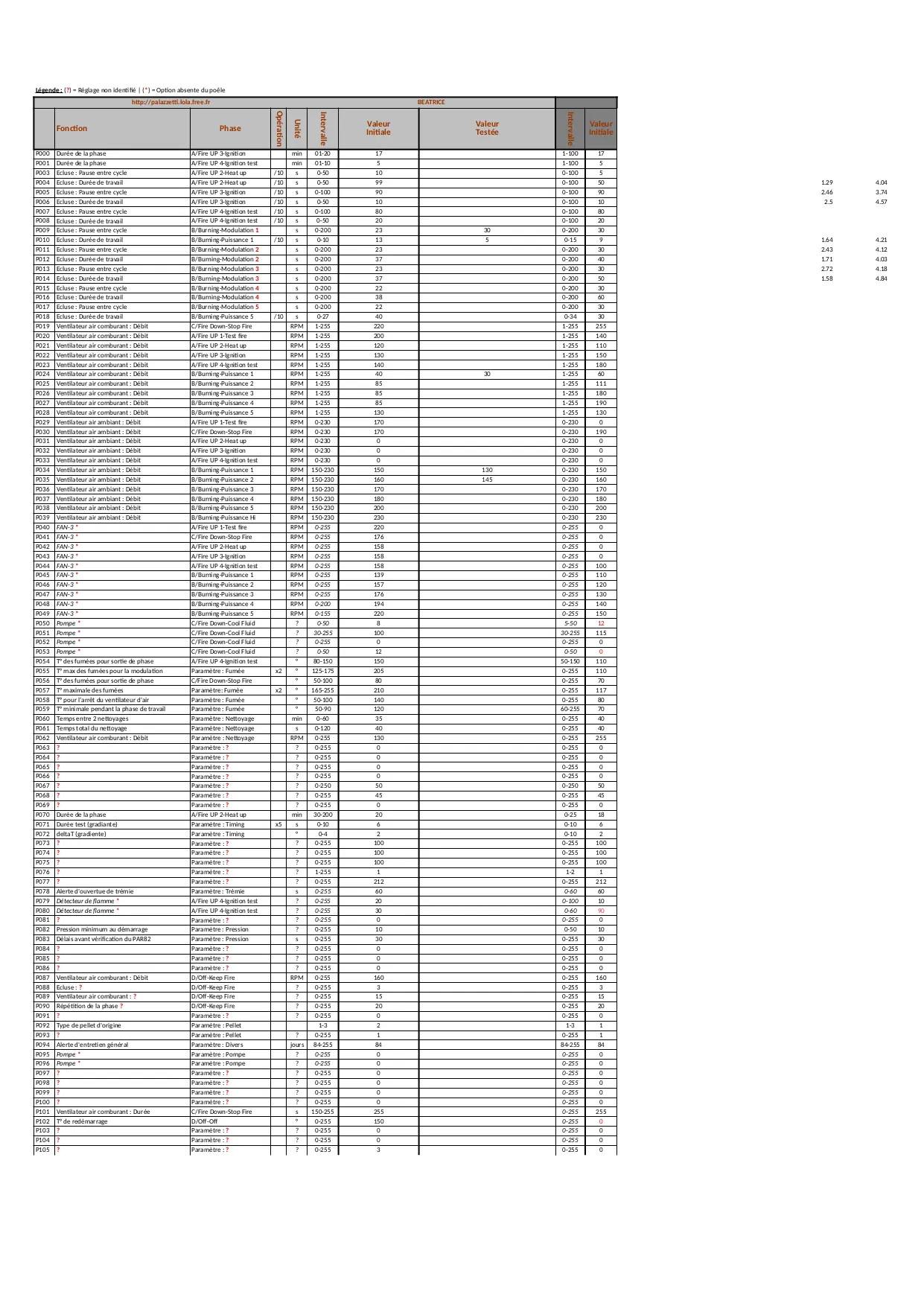

Paramètres
Légende : (?) = Réglage non identifié | (*) = Option absente du poêle
http://palazzetti.lola.free.fr     BEATRICE   SOPHIE – Firmware c023   LOLA – Firmware c019   LOLA – Firmware c023   LOLA – Firmware c032
 Fonction Phase Opération Unité Intervalle Valeur Initiale Valeur Testée Valeur Intervalle Valeur Réelle Valeur Intervalle Valeur Réelle Valeur Intervalle Valeur Réelle Valeur Intervalle Valeur Réelle Intervalle Valeur Initiale
P000 Durée de la phase A/Fire UP 3-Ignition  min 01-20 17.0  17.0 01-20 17min 17.0 01-20 17min 17.0 01-20 17min 17.0 1-100 17min 1-100 17.0
P001 Durée de la phase A/Fire UP 4-Ignition test  min 01-10 5.0  5.0 01-10 5min 5.0 01-10 5min 5.0 01-10 5min 5.0 1-100 5min 1-100 5.0
P003 Ecluse : Pause entre cycle A/Fire UP 2-Heat up /10 s 0-50 10.0  10.0 0-50 1s 37.0 0-50 3 7s 37.0 0-50 3 7s 5.0 0-100 0 5s 0-100 5.0
P004 Ecluse : Durée de travail A/Fire UP 2-Heat up /10 s 0-50 99.0  8.0 0-50 0 8s 15.0 0-50 1 5s 15.0 0-50 1 5s 50.0 0-100 5s 0-100 50.0   1.29 4.04
P005 Ecluse : Pause entre cycle A/Fire UP 3-Ignition /10 s 0-100 90.0  80.0 0-100 8s 47.0 0-100 4 7s 47.0 0-100 4 7s 90.0 0-100 9s 0-100 90.0   2.46 3.74
P006 Ecluse : Durée de travail A/Fire UP 3-Ignition /10 s 0-50 10.0  10.0 0-50 1s 5.0 0-50 0 5s 5.0 0-50 0 5s 10.0 0-100 1s 0-100 10.0   2.5 4.57
P007 Ecluse : Pause entre cycle A/Fire UP 4-Ignition test /10 s 0-100 80.0  10.0 0-100 1s 48.0 0-100 4 8s 42.0 0-100 4 2s 80.0 0-100 8s 0-100 80.0
P008 Ecluse : Durée de travail A/Fire UP 4-Ignition test /10 s 0-50 20.0  5.0 0-50 0 5s 10.0 0-50 1s 10.0 0-50 1s 20.0 0-100 2s 0-100 20.0
P009 Ecluse : Pause entre cycle B/Burning-Modulation 1  s 0-200 23.0 30.0 30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 0-200 30.0
P010 Ecluse : Durée de travail B/Burning-Puissance 1 /10 s 0-10 13.0 5.0 6.0 0-10 0 6s 6.0 0-10 0 6s 6.0 0-10 0 6s 9.0 0-15 0 9s 0-15 9.0   1.64 4.21
P011 Ecluse : Pause entre cycle B/Burning-Modulation 2  s 0-200 23.0  30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 0-200 30.0   2.43 4.12
P012 Ecluse : Durée de travail B/Burning-Modulation 2  s 0-200 37.0  40.0 0-200 40s 40.0 0-200 40s 40.0 0-200 40s 40.0 0-200 40s 0-200 40.0   1.71 4.03
P013 Ecluse : Pause entre cycle B/Burning-Modulation 3  s 0-200 23.0  30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 0-200 30.0   2.72 4.18
P014 Ecluse : Durée de travail B/Burning-Modulation 3  s 0-200 37.0  50.0 0-200 50s 50.0 0-200 50s 50.0 0-200 50s 50.0 0-200 50s 0-200 50.0   1.58 4.84
P015 Ecluse : Pause entre cycle B/Burning-Modulation 4  s 0-200 22.0  30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 0-200 30.0
P016 Ecluse : Durée de travail B/Burning-Modulation 4  s 0-200 38.0  60.0 0-200 60s 60.0 0-200 60s 60.0 0-200 60s 60.0 0-200 60s 0-200 60.0
P017 Ecluse : Pause entre cycle B/Burning-Modulation 5  s 0-200 22.0  30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 30.0 0-200 30s 0-200 30.0
P018 Ecluse : Durée de travail B/Burning-Puissance 5 /10 s 0-27 40.0  20.0 0-27 2s 25.0 0-27 2 5s 25.0 0-27 2 5s 30.0 0-34 3s 0-34 30.0
P019 Ventilateur air comburant : Débit C/Fire Down-Stop Fire  RPM 1-255 220.0  250.0 1-255 250RPM 255.0 1-255 255RPM 255.0 1-255 255RPM 255.0 1-255 255RPM 1-255 255.0
P020 Ventilateur air comburant : Débit A/Fire UP 1-Test fire  RPM 1-255 200.0  133.0 1-255 133RPM 140.0 1-255 140RPM 140.0 1-255 140RPM 140.0 1-255 140RPM 1-255 140.0
P021 Ventilateur air comburant : Débit A/Fire UP 2-Heat up  RPM 1-255 120.0  100.0 1-255 100RPM 110.0 1-255 110RPM 110.0 1-255 110RPM 110.0 1-255 110RPM 1-255 110.0
P022 Ventilateur air comburant : Débit A/Fire UP 3-Ignition  RPM 1-255 130.0  160.0 1-255 160RPM 150.0 1-255 150RPM 150.0 1-255 150RPM 150.0 1-255 150RPM 1-255 150.0
P023 Ventilateur air comburant : Débit A/Fire UP 4-Ignition test  RPM 1-255 140.0  180.0 1-255 180RPM 180.0 1-255 180RPM 180.0 1-255 180RPM 180.0 1-255 180RPM 1-255 180.0
P024 Ventilateur air comburant : Débit B/Burning-Puissance 1  RPM 1-255 40.0 30.0 105.0 1-255 105RPM 40.0 1-255 40RPM 40.0 1-255 40RPM 60.0 1-255 60RPM 1-255 60.0
P025 Ventilateur air comburant : Débit B/Burning-Puissance 2  RPM 1-255 85.0  111.0 1-255 111RPM 111.0 1-255 111RPM 111.0 1-255 111RPM 111.0 1-255 111RPM 1-255 111.0
P026 Ventilateur air comburant : Débit B/Burning-Puissance 3  RPM 1-255 85.0  180.0 1-255 180RPM 180.0 1-255 180RPM 180.0 1-255 180RPM 180.0 1-255 180RPM 1-255 180.0
P027 Ventilateur air comburant : Débit B/Burning-Puissance 4  RPM 1-255 85.0  190.0 1-255 190RPM 190.0 1-255 190RPM 190.0 1-255 190RPM 190.0 1-255 190RPM 1-255 190.0
P028 Ventilateur air comburant : Débit B/Burning-Puissance 5  RPM 1-255 130.0  155.0 1-255 155RPM 110.0 1-255 110RPM 110.0 1-255 110RPM 130.0 1-255 130RPM 1-255 130.0
P029 Ventilateur air ambiant : Débit A/Fire UP 1-Test fire  RPM 0-230 170.0  0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0-230 0.0
P030 Ventilateur air ambiant : Débit C/Fire Down-Stop Fire  RPM 0-230 170.0  170.0 0-230 170RPM 190.0 0-230 190RPM 190.0 0-230 190RPM 190.0 0-230 190RPM 0-230 190.0
P031 Ventilateur air ambiant : Débit A/Fire UP 2-Heat up  RPM 0-230 0.0  0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0-230 0.0
P032 Ventilateur air ambiant : Débit A/Fire UP 3-Ignition  RPM 0-230 0.0  0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0-230 0.0
P033 Ventilateur air ambiant : Débit A/Fire UP 4-Ignition test  RPM 0-230 0.0  0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0.0 0-230 0RPM 0-230 0.0
P034 Ventilateur air ambiant : Débit B/Burning-Puissance 1  RPM 150-230 150.0 130.0 117.0 150-230 117RPM 150.0 150-230 150RPM 150.0 150-230 150RPM 150.0 0-230 150RPM 0-230 150.0
P035 Ventilateur air ambiant : Débit B/Burning-Puissance 2  RPM 150-230 160.0 145.0 129.0 150-230 129RPM 160.0 150-230 160RPM 160.0 150-230 160RPM 160.0 0-230 160RPM 0-230 160.0
P036 Ventilateur air ambiant : Débit B/Burning-Puissance 3  RPM 150-230 170.0  141.0 150-230 141RPM 170.0 150-230 170RPM 170.0 150-230 170RPM 170.0 0-230 170RPM 0-230 170.0
P037 Ventilateur air ambiant : Débit B/Burning-Puissance 4  RPM 150-230 180.0  153.0 150-230 153RPM 180.0 150-230 180RPM 180.0 150-230 180RPM 180.0 0-230 180RPM 0-230 180.0
P038 Ventilateur air ambiant : Débit B/Burning-Puissance 5  RPM 150-230 200.0  165.0 150-230 165RPM 200.0 150-230 200RPM 200.0 150-230 200RPM 200.0 0-230 200RPM 0-230 200.0
P039 Ventilateur air ambiant : Débit B/Burning-Puissance Hi  RPM 150-230 230.0  200.0 150-230 200RPM 230.0 150-230 230RPM 230.0 150-230 230RPM 230.0 0-230 230RPM 0-230 230.0
P040 FAN-3 * A/Fire UP 1-Test fire  RPM 0-255 220.0  0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0-255 0.0
P041 FAN-3 * C/Fire Down-Stop Fire  RPM 0-255 176.0  0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0-255 0.0
P042 FAN-3 * A/Fire UP 2-Heat up  RPM 0-255 158.0  0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0-255 0.0
P043 FAN-3 * A/Fire UP 3-Ignition  RPM 0-255 158.0  0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0.0 0-255 0RPM 0-255 0.0
P044 FAN-3 * A/Fire UP 4-Ignition test  RPM 0-255 158.0  100.0 0-255 100RPM 100.0 0-255 100RPM 100.0 0-255 100RPM 100.0 0-255 100RPM 0-255 100.0
P045 FAN-3 * B/Burning-Puissance 1  RPM 0-255 139.0  110.0 0-255 110RPM 110.0 0-255 110RPM 110.0 0-255 110RPM 110.0 0-255 110RPM 0-255 110.0
P046 FAN-3 * B/Burning-Puissance 2  RPM 0-255 157.0  120.0 0-255 120RPM 120.0 0-255 120RPM 120.0 0-255 120RPM 120.0 0-255 120RPM 0-255 120.0
P047 FAN-3 * B/Burning-Puissance 3  RPM 0-255 176.0  130.0 0-255 130RPM 130.0 0-255 130RPM 130.0 0-255 130RPM 130.0 0-255 130RPM 0-255 130.0
P048 FAN-3 * B/Burning-Puissance 4  RPM 0-200 194.0  140.0 0-200 140RPM 140.0 0-200 140RPM 140.0 0-200 140RPM 140.0 0-255 140RPM 0-255 140.0
P049 FAN-3 * B/Burning-Puissance 5  RPM 0-155 220.0  150.0 0-155 150RPM 150.0 0-155 150RPM 150.0 0-155 150RPM 150.0 0-255 150RPM 0-255 150.0
P050 Pompe * C/Fire Down-Cool Fluid  ? 0-50 8.0  10.0 0-50 10? 15.0 0-50 15? 15.0 5-50 15? 5.0 5-50 5? 5-50 12.0
P051 Pompe * C/Fire Down-Cool Fluid  ? 30-255 100.0  115.0 30-255 115? 115.0 30-255 115? 105.0 30-255 105? 115.0 30-255 115? 30-255 115.0
P052 Pompe * C/Fire Down-Cool Fluid  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P053 Pompe * C/Fire Down-Cool Fluid  ? 0-50 12.0  12.0 0-50 12? 0.0 0-50 0? 0.0 0-50 0? 12.0 0-50 12? 0-50 0.0
P054 T° des fumées pour sortie de phase A/Fire UP 4-Ignition test  ° 80-150 150.0  80.0 80-150 80° 110.0 80-150 110° 110.0 80-150 110° 110.0 50-150 110° 50-150 110.0
P055 T° max des fumées pour la modulation Paramètre : Fumée x2 ° 125-175 205.0  106.0 125-175 212° 165.0 125-175 330° 110.0 100-255 220° 110.0 0-255 220° 0-255 110.0
P056 T° des fumées pour sortie de phase C/Fire Down-Stop Fire  ° 50-100 80.0  65.0 50-100 65° 70.0 50-100 70° 70.0 50-100 70° 70.0 0-255 70° 0-255 70.0
P057 T° maximale des fumées Paramètre: Fumée x2 ° 165-255 210.0  123.0 165-255 246° 175.0 165-255 350° 117.0 100-255 234° 117.0 0-255 234° 0-255 117.0
P058 T° pour l’arrêt du ventilateur d'air Paramètre : Fumée  ° 50-100 140.0  100.0 50-100 100° 80.0 50-100 80° 80.0 50-100 80° 80.0 0-255 80° 0-255 80.0
P059 T° minimale pendant la phase de travail Paramètre : Fumée  ° 50-90 120.0  85.0 50-90 85° 70.0 50-90 70° 70.0 50-90 70° 70.0 60-255 70° 60-255 70.0
P060 Temps entre 2 nettoyages Paramètre : Nettoyage  min 0-60 35.0  40.0 0-60 40min 30.0 0-60 30min 30.0 0-60 30min 40.0 0-255 40min 0-255 40.0
P061 Temps total du nettoyage Paramètre : Nettoyage  s 0-120 40.0  40.0 0-120 40s 60.0 0-120 60s 60.0 0-120 60s 40.0 0-255 40s 0-255 40.0
P062 Ventilateur air comburant : Débit Paramètre : Nettoyage  RPM 0-255 130.0  255.0 0-255 255RPM 255.0 0-255 255RPM 255.0 0-255 255RPM 255.0 0-255 255RPM 0-255 255.0
P063 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P064 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P065 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P066 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P067 ? Paramètre : ?  ? 0-250 50.0  50.0 0-250 50? 50.0 0-250 50? 50.0 0-250 50? 50.0 0-250 50? 0-250 50.0
P068 ? Paramètre : ?  ? 0-255 45.0  45.0 0-255 45? 45.0 0-255 45? 45.0 0-255 45? 45.0 0-255 45? 0-255 45.0
P069 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P070 Durée de la phase A/Fire UP 2-Heat up  min 30-200 20.0  24.0 30-200 24min 45.0 30-200 45min 48.0 30-200 48min 18.0 0-25 18min 0-25 18.0
P071 Durée test (gradiante) Paramètre : Timing x5 s 0-10 6.0  6.0 0-10 30s 6.0 0-10 30s 6.0 0-10 30s 6.0 0-10 30s 0-10 6.0
P072 deltaT (gradiente) Paramètre : Timing  ° 0-4 2.0  2.0 0-4 2° 2.0 0-4 2° 2.0 0-4 2° 2.0 0-10 2° 0-10 2.0
P073 ? Paramètre : ?  ? 0-255 100.0  90.0 0-255 90? 100.0 0-255 100? 90.0 0-255 90? 100.0 0-255 100? 0-255 100.0
P074 ? Paramètre : ?  ? 0-255 100.0  110.0 0-255 110? 100.0 0-255 100? 110.0 0-255 110? 100.0 0-255 100? 0-255 100.0
P075 ? Paramètre : ?  ? 0-255 100.0  100.0 0-255 100? 100.0 0-255 100? 100.0 0-255 100? 100.0 0-255 100? 0-255 100.0
P076 ? Paramètre : ?  ? 1-255 1.0  1.0 1-255 1? 1.0 1-255 1? 1.0 1-2 1? 1.0 1-2 1? 1-2 1.0
P077 ? Paramètre : ?  ? 0-255 212.0  212.0 0-255 212? 212.0 0-255 212? 212.0 0-255 212? 212.0 0-255 212? 0-255 212.0
P078 Alerte d'ouvertue de trémie Paramètre : Trémie  s 0-255 60.0  60.0 0-255 60s 0.0 0-255 0s 60.0 0-255 60s 60.0 0-60 60s 0-60 60.0
P079 Détecteur de flamme * A/Fire UP 4-Ignition test  ? 0-255 20.0  10.0 0-255 10? 0.0 0-255 0? 10.0 0-255 10? 10.0 0-100 10? 0-100 10.0
P080 Détecteur de flamme * A/Fire UP 4-Ignition test  ? 0-255 30.0  30.0 0-255 30? 0.0 0-255 0? 30.0 0-255 30? 30.0 0-60 30? 0-60 90.0
P081 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P082 Pression minimum au démarrage Paramètre : Pression  ? 0-255 10.0  10.0 0-255 10? 10.0 0-255 10? 10.0 0-255 10? 10.0 0-50 10? 0-50 10.0
P083 Délais avant vérification du PAR82 Paramètre : Pression  s 0-255 30.0  30.0 0-255 30s 30.0 0-255 30s 30.0 0-255 30s 30.0 0-255 30s 0-255 30.0
P084 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P085 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P086 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P087 Ventilateur air comburant : Débit D/Off-Keep Fire  RPM 0-255 160.0  160.0 0-255 160RPM 160.0 0-255 160RPM 160.0 0-255 160RPM 160.0 0-255 160RPM 0-255 160.0
P088 Ecluse : ? D/Off-Keep Fire  ? 0-255 3.0  3.0 0-255 3? 3.0 0-255 3? 3.0 0-255 3? 3.0 0-255 3? 0-255 3.0
P089 Ventilateur air comburant : ? D/Off-Keep Fire  ? 0-255 15.0  15.0 0-255 15? 15.0 0-255 15? 15.0 0-255 15? 15.0 0-255 15? 0-255 15.0
P090 Répétition de la phase ? D/Off-Keep Fire  ? 0-255 20.0  20.0 0-255 20? 20.0 0-255 20? 20.0 0-255 20? 20.0 0-255 20? 0-255 20.0
P091 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P092 Type de pellet d'origine Paramètre : Pellet   1-3 2.0  1.0 1-3 1 1.0 1-3 1 2.0 1-3 2 1.0 1-3 1 1-3 1.0
P093 ? Paramètre : Pellet  ? 0-255 1.0  1.0 0-255 1? 1.0 0-255 1? 1.0 0-255 1? 1.0 0-255 1? 0-255 1.0
P094 Alerte d'entretien général Paramètre : Divers  jours 84-255 84.0  84.0 84-255 84jours 84.0 84-255 84jours 84.0 84-255 84jours 84.0 84-255 84jours 84-255 84.0
P095 Pompe * Paramètre : Pompe  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P096 Pompe * Paramètre : Pompe  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P097 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P098 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P099 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P100 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P101 Ventilateur air comburant : Durée C/Fire Down-Stop Fire  s 150-255 255.0  255.0 150-255 255s 150.0 150-255 150s 150.0 180-255 150s 255.0 0-255 255s 0-255 255.0
P102 T° de redémarrage D/Off-Off  ° 0-255 150.0  200.0 0-255 200° 200.0 0-255 200° 0.0 0-255 0° 190.0 0-255 190° 0-255 0.0
P103 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P104 ? Paramètre : ?  ? 0-255 0.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0
P105 ? Paramètre : ?  ? 0-255 3.0  0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0.0 0-255 0? 0-255 0.0

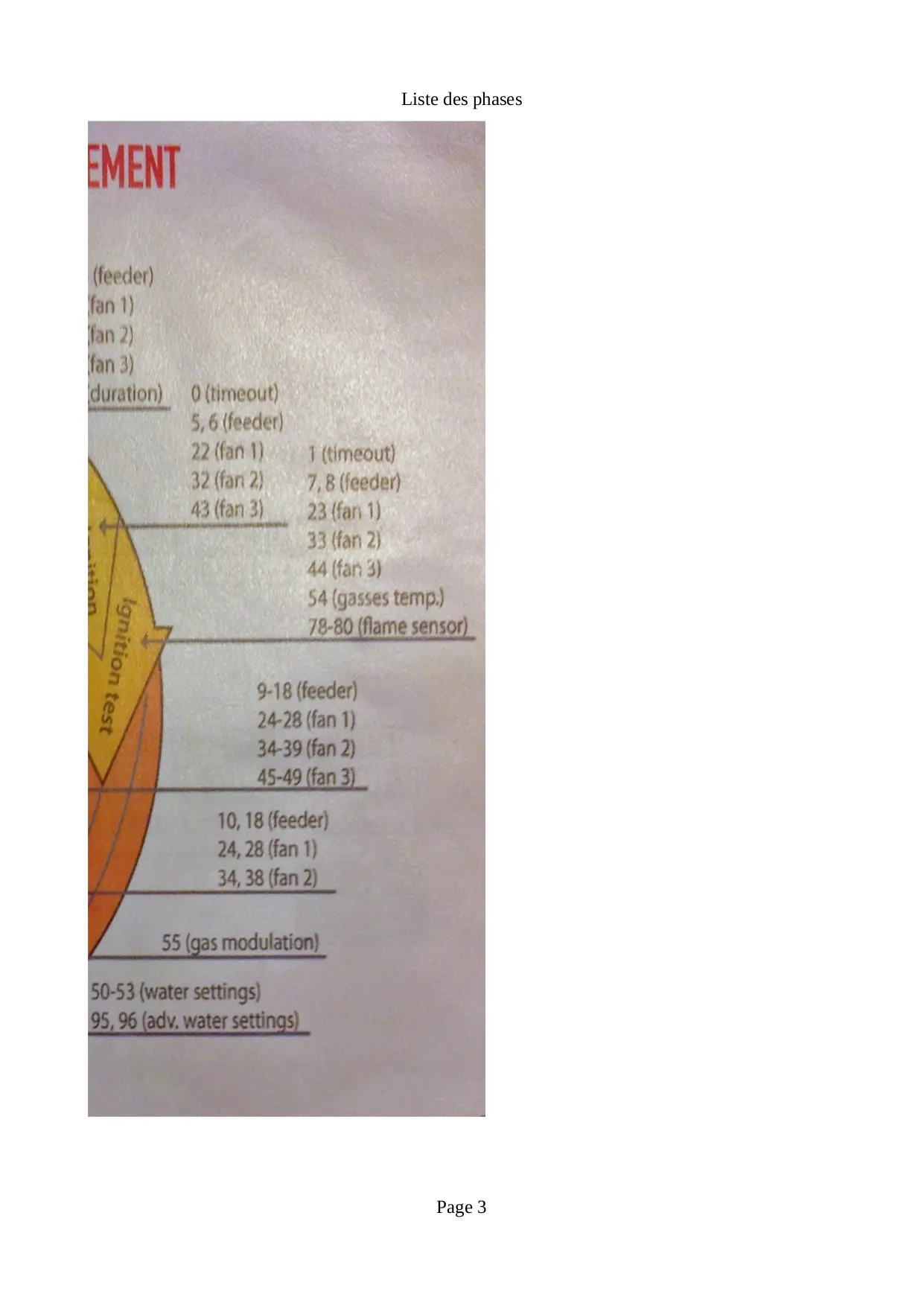

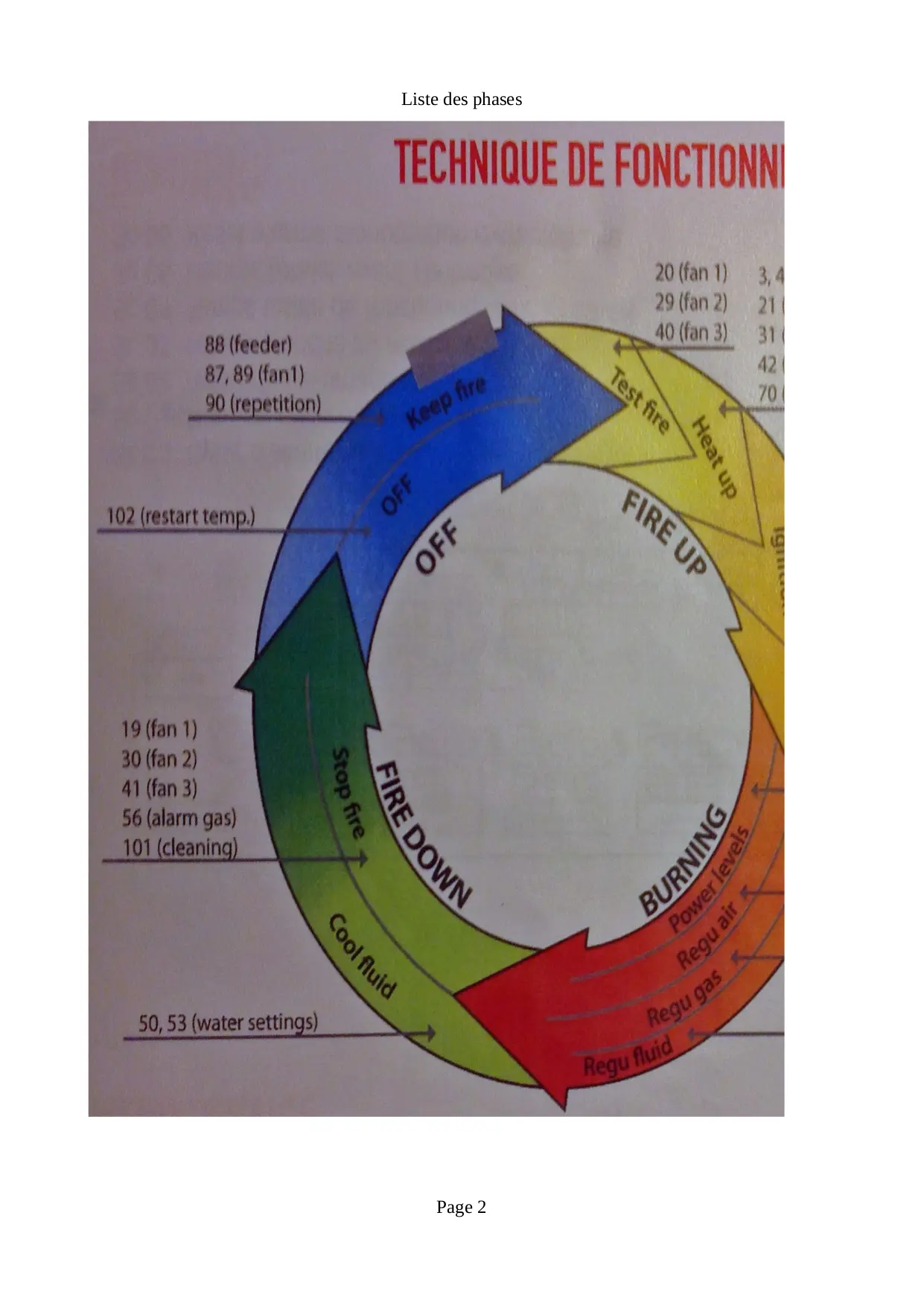

Liste des phases
