        A propos:
  CALCUL POTEAU BA -  FLEXION COMPOSEE        Cette feuille excel permet de faire une vérification du poteau en flexion composée..
  "Par NETACivil     Version 1 0  (C)2017"        à base des dimensions de la section et des valeurs des sollicitations M et N.
           L'auteur de la feuille n'est pas responsable de l'utilisation de celle-ci par un tiers.

 Mode d'emploi:  Les données sont les uniques cases accessibles (en bleu).
   Le poteau est armé symétriquement (As1=As2)
   Les effets dus au flambement ne sont pas pris en compte dans les calculs
 Référence:  """How to design concrete structures using Eurocode 2""  Concrete Center  Déc 2006"

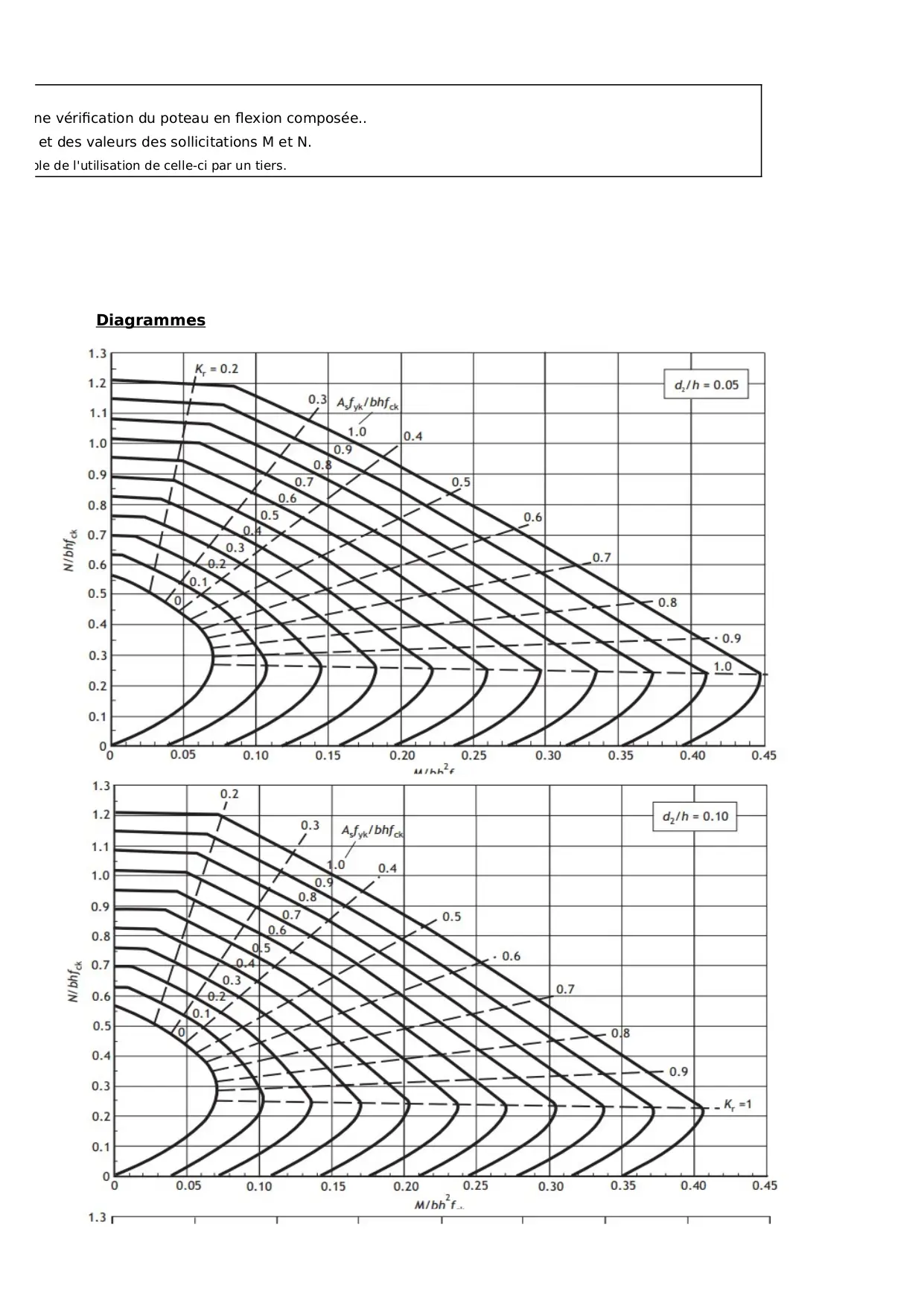

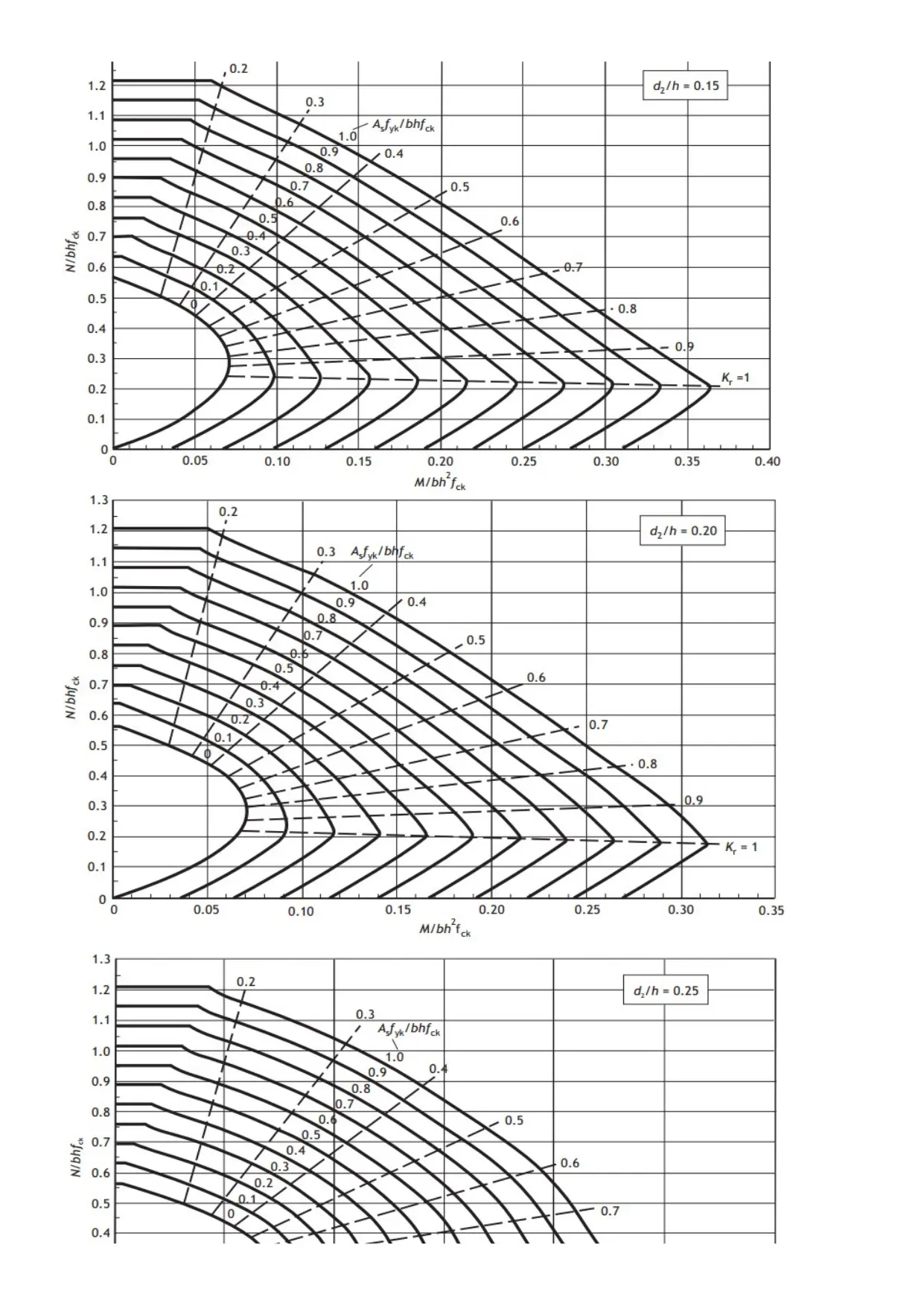

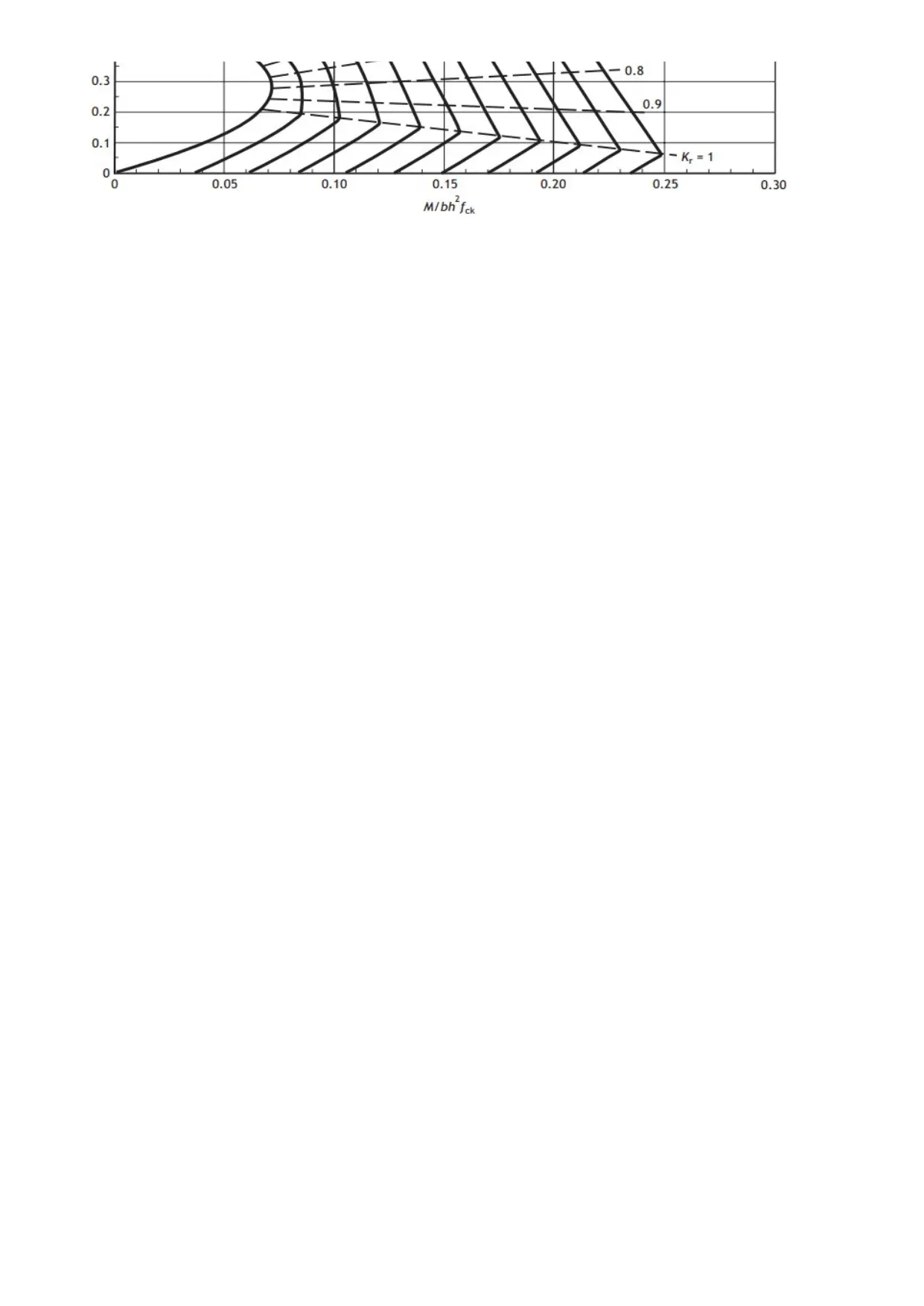

 Dimensions :  ok Efforts RDM    1ère estimation des sections      Diagrammes
 L= 3 m N_bas= 775 KN  taux armatures= 1 %
 b= 0.3 m M_haut= 0 KN.m  Ac_est= 54705.88235294118 mm² ok
 h= 0.3 m M_bas= 0 KN.m  As_est= 547.0588235294118 mm² ok
 d'/h= 0.15
 Vol= 0.26999999999999996 m3
 Matériau: Béton    Flambement oui  effets du 2nd ordre:
 fck= 25 Mpa k= 0.7   nu= 1.1865503234541899
 Ecm= 31476 MPa Lo= 2.0999999999999996 m  n= 0.6078431372549019
 Matériau: acier:   Mo1= 15.5 kN.m  Kr= 0.7357535416905756
 fyk= 500 MPa Mo2= 15.5 kN.m  Kψ= 1.3135333333333334
 Es= 200000 MPa λ= 24.22 m  Moe= 15.5 kN.m
    λlim= 13.826842057762956 m  "φ(∞ t0)=" 2
    Med1 = 15.5 kN.m  φef= 2
        e2= 0.009083517257858583 m
        M2= 7.039725874840402 kN.m
        Med2= 23.25 kN.m
 Efforts - flexion composée      Aciers long.:   Choix aciers:
 Efforts de calcul:   Efforts réduits:   ω= 0.1
 Ned= 775 kN μ (Ned)= 0.34444444444444444  "As  req=" 450 mm² 8 12 ok
 Med= 23.25 kN.m ν (Med)= 0.034444444444444444  As= 904.32 mm²   ok
       Cadres:
 Interaction diagram      "As min=" 179.99999999999997 mm² 1 8 ok
 b (mm) 300  Ac (mm²) 90000  smax= 240.48 mm au milieu
 h (mm) 300  As min 180  smax= 144 mm aux extrémités
 d'/h 0.15  As (mm²) 904.32
 d' 45  As max 3600
 d 255
 Points de tracé   Tableau des données du graphe
 Ned  Med   x Nrd  Mrd + Mrd -
 775 23.25  Point 1 - -393.1826086956522 0 0
 200 50  Point 2 122.4 416.16 83.33298031304348 -83.33298031304348
 300 20  Point 3 255 867 82.90017391304349 -82.90017391304349
 500 5  Point 4 255 1063.5913043478263 62.258086956521744 -62.258086956521744
 700 50  Point 5 300 1264.068104347826 46.601064 -46.601064
 600 20  Point 6 - 1668.1826086956523 0 0
    Notes:
    "x= axe neutre  évalué à partir du haut de la section"

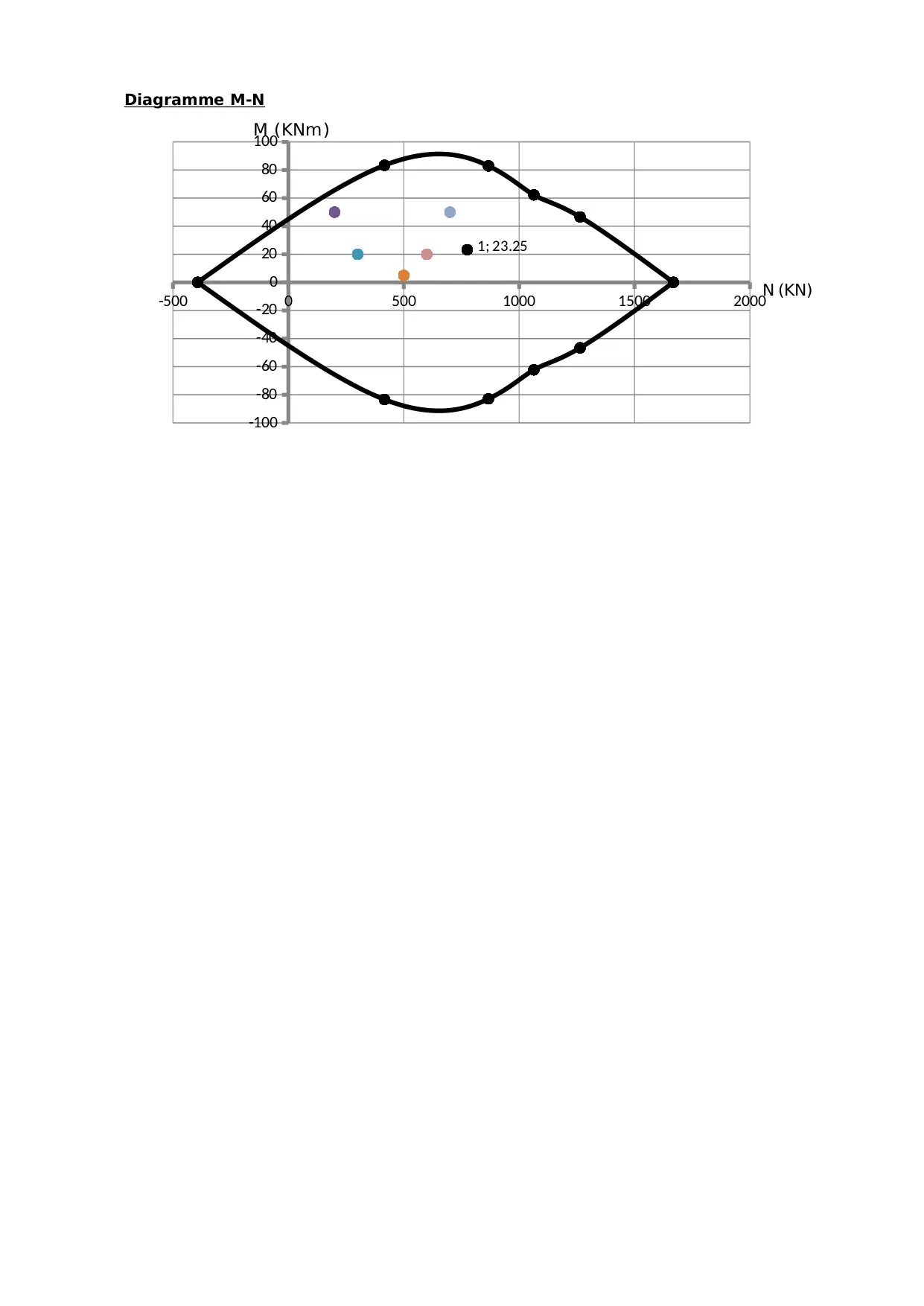

 Diagramme M-N
