Dimensionnement d'appareil d'appuis b c d e f P9

Tableau des charges  MN (ELU)

 V(z) MN H(x) m α mrad
Max 0.846 0.023 18.4
Min 0.394 0.0135 28.4

Dimensionnement selon GUIDE TECHNIQUE SETRA de juillet 2007

4.2.2 Aire de l'appareil d'appui:   (surface mini)

On part sue la limite   basse  25 Mpa

A'min≤Vmax/σ  A'min≥ 0.03384 m²

4.2.3 Hauteur nette d'élastomére:

ԑq=Vx/Tq≤1  avec Vx=V1+V2  ici V2=0 (pas de freinage)

Soit  Tq≥ 0.023 m

On peut choisir   7 feuillets de  8 mm Ep1
 et 2 enrobage de 4 mm Ep2

 soit Te= 64 mm

4.2.4 Dimension en plan:

A'max≤Vmin/3  A'max≤ 0.13133333333333333 m²

On peut choisir  a (m) b (m) A (m²)
  0.25 0.3 0.075

 avec a' (m) b'(m) A' (m²)
  0.24 0.29 0.0696

On a donc Ar=A'[1-(Vx/a')]=  0.06293 m²

Ar≥Amin  0.06293 > 0.03384  OK

4.2.5 Stabilité au flambement:    G= 0.9

S1=S= a'b'/(2t(a'+b'))=  8.207547169811319

Pression moyenne  σmoy=Vmax/Ar=  13.443508660416335 Mpa

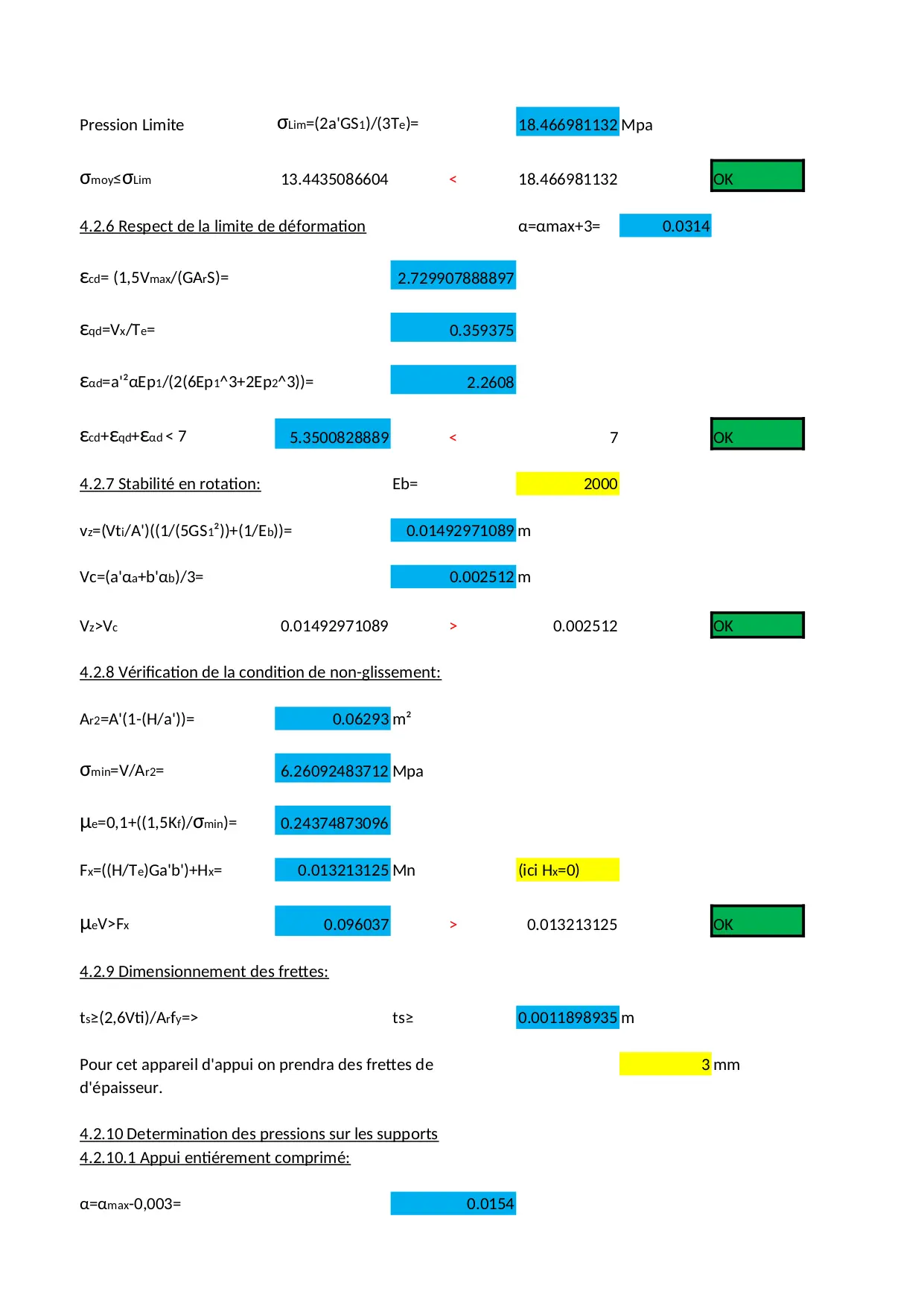

Pression Limite  σLim=(2a'GS1)/(3Te)=  18.466981132075468 Mpa

σmoy≤σLim  13.443508660416335 < 18.466981132075468  OK

4.2.6 Respect de la limite de déformation    α=αmax+3= 0.0314

"ԑcd= (1 5Vmax/(GArS)="   2.729907888896804

ԑqd=Vx/Te=   0.359375

ԑαd=a'²αEp1/(2(6Ep1^3+2Ep2^3))=   2.2607999999999997

ԑcd+ԑqd+ԑαd < 7  5.350082888896804 < 7  OK

4.2.7 Stabilité en rotation:   Eb= 2000

vz=(Vti/A')((1/(5GS1²))+(1/Eb))=   0.014929710889673358 m

Vc=(a'αa+b'αb)/3=   0.002512 m

Vz>Vc  0.014929710889673358 > 0.002512  OK

4.2.8 Vérification de la condition de non-glissement:

Ar2=A'(1-(H/a'))=  0.06293 m²

σmin=V/Ar2=  6.26092483712061 Mpa

"µe=0 1+((1 5Kf)/σmin)="  0.243748730964467

Fx=((H/Te)Ga'b')+Hx=  0.013213125 Mn (ici Hx=0)

µeV>Fx  0.096037 > 0.013213125  OK

4.2.9 Dimensionnement des frettes:

"ts≥(2 6Vti)/Arfy=>"   ts≥ 0.0011898935324964248 m

Pour cet appareil d'appui on prendra des frettes de      3 mm
d'épaisseur.

4.2.10 Determination des pressions sur les supports
4.2.10.1 Appui entiérement comprimé:

"α=αmax-0 003="   0.0154

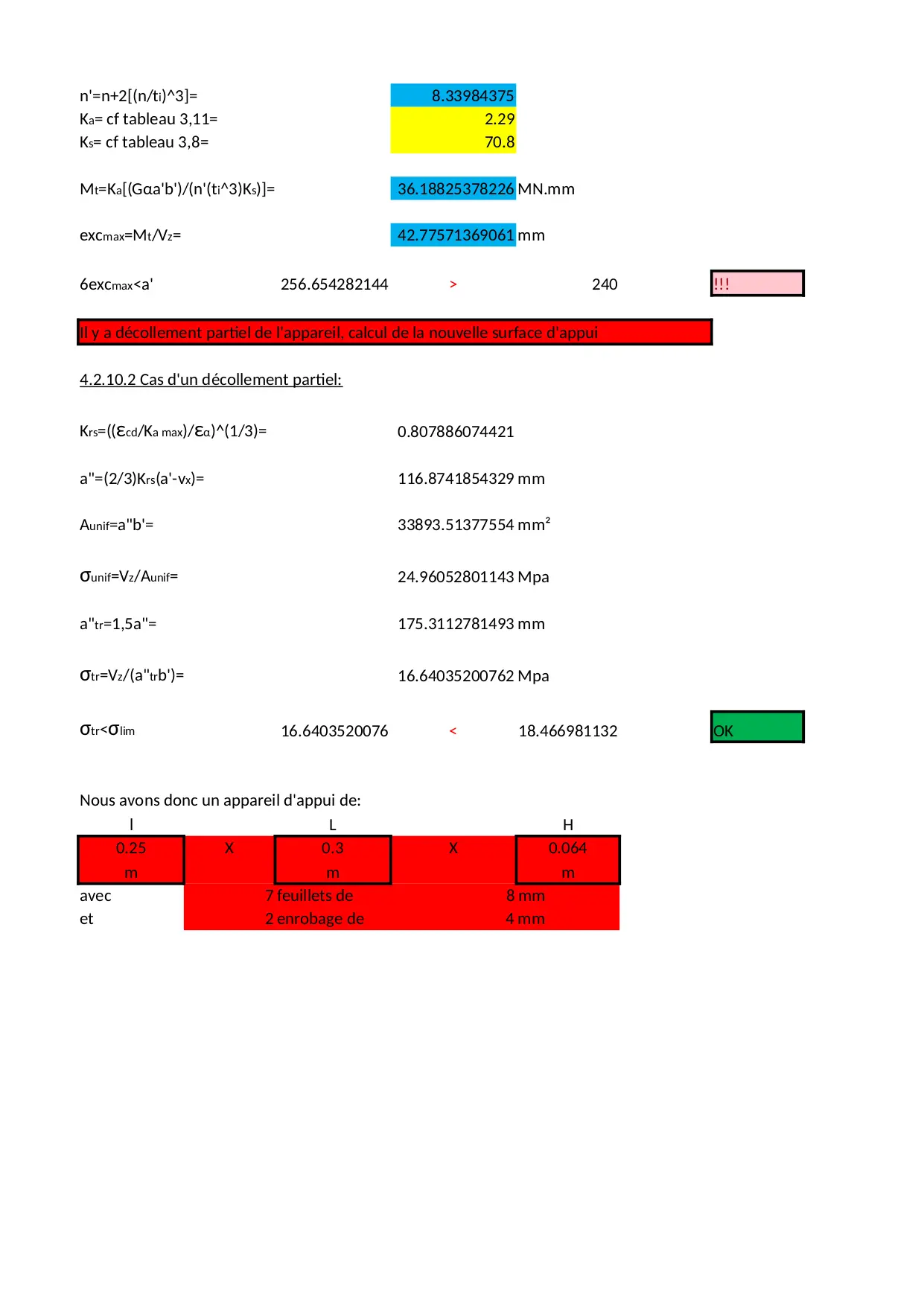

n'=n+2[(n/ti)^3]=   8.33984375
"Ka= cf tableau 3 11="   2.29
"Ks= cf tableau 3 8="   70.8

Mt=Ka[(Gαa'b')/(n'(ti^3)Ks)]=   36.18825378225665 MN.mm

excmax=Mt/Vz=   42.7757136906107 mm

6excmax<a'  256.6542821436642 > 240  !!!

"Il y a décollement partiel de l'appareil  calcul de la nouvelle surface d'appui"

4.2.10.2 Cas d'un décollement partiel:

Krs=((ԑcd/Ka max)/ԑα)^(1/3)=   0.8078860744209555

"a""=(2/3)Krs(a'-vx)="   116.87418543289822 mm

"Aunif=a""b'="   33893.51377554048 mm²

σunif=Vz/Aunif=   24.96052801142508 Mpa

"a""tr=1 5a""="   175.31127814934732 mm

"σtr=Vz/(a""trb')="   16.64035200761672 Mpa

σtr<σlim  16.64035200761672 < 18.466981132075468  OK

Nous avons donc un appareil d'appui de:
l  L  H
0.25 X 0.3 X 0.064
m  m  m
avec  7 feuillets de  8 mm
et 2 enrobage de 4 mm
