  Consommation moyenne générale :   5.56 L/100km
Date Carburant litres mis Prix payé Kilométrage Parcouru Consommation Prix au Km Prix au litre Lieu
1/1/2010 SP95-E10 10.00 l 15.00 € 180 km 5.56 L/100km 0.08 € 1.500 €
 SP95-E10
RETOUR 1ere Page  FIXATIONS ESSENTIELLES
 INSPECTION
 "Inspecter les fixations essentielles  sauf les boulons de culasse."
 "Consulter le tableau ci-dessous  Serrer toutes les fixations essentielles  sauf les boulons de culasse  selon les spécifications du manuel d'entretien  Remplacer toutes les vis endommagées ou absentes lors du premier entretien (1600km) puis à chaque intervalle d'entretien de 16 000km "

 SYSTEME FIXATION COUPLE de SERRAGE

 Commandes manuelles Vis de boitier de commutateur supérieur et inférieur 4.0-5.1 Nm
  Vis de bride de guidon de levier d'embrayage 12.2-14.9 Nm
  Vis de bride de guidon du maitre cylindre 12.2-14.9 Nm

 Moteur Vis d'embiellage du stabilisateur 33.9-47.5 Nm
  Vis du support de montage avant supérieur de l'embiellage de stabilisateur au cadre 33.9-47.5 Nm
  Vis du support de montage avant supérieur de l'embiellage de stabilisateur au moteur 74.6-88.2 Nm
  Vis du support de montage avant inférieur de l'embiellage de stabilisateur au cadre 33.9-47.5 Nm
  Boulon de montage d'isolant avant 81.4-95.0 Nm
  Boulon d'arbre de pivot d'isolant arrière/fourche arrière 81.4-95.0 Nm
  Vis de support de montage d'isolant avant (coté gauche) 33.9-47.5 Nm
  Vis de support de montage d'isolant arrière (coté gauche) 33.9-47.5 Nm

 Freins Boulons banjo de la conduite de frein 27.1-33.9 Nm
  Vis de montage de disque de frein avant 21.7-32.6 Nm
  Vis de montage de disque de frein arrière 40.7-61.1 Nm
  Vis de couvercle du reservoir du maitre cylindre avant 1.0-2.0 Nm
  Vis de montage du maitre cylindre arrière 20.4-27.1 Nm
  Vis de montage du support du maitre cylindre arrière au cadre 23.1-29.9 Nm
  Vis de montage de l'etrier de frein avant 38.0-51.6 Nm

 Ecrous d'axes Avant 81-88 Nm
  Arrière 129-142 Nm

 Fourche avant/Guidon Vis de pincement du support inférieur 40.7-47.5 Nm
  Vis de pincement du support supérieur 40.7-47.5 Nm
  Boulon de la tige de direction "31.2-36.6 Nm  desserrer  8.1-10.9 Nm"
  Vis de pincement de la tige de direction 40.7-47.5 Nm
  Vis de pincement de l'axe avant 28.5-36.6 Nm
  Vis de montage de la bride de guidon 16.3-24.4 Nm
  Boulons de montage de potence 40.7-54.3 Nm

 Transmission finale Boulons de montage du pignon arrière 74.6-88.2 Nm
RETOUR 1ere Page  "Lubrifiants  graisse et frein filet"

 ITEM références PACKAGE

 Lubrifiant anti-grippage 98960-97 1 oz squeeze tube
 Graisse frein "42830-05 (inclus dans le kit de refection)
" squeeze packet
 Liquide de  fein DOT 4 99953-99A 12 oz. Bottle
 Lubrifiant contact électrique 99861-02 1 oz squeeze tube
 Huile primaire et boite HD 99851-05 1 qt bottle
 G40M graisse pour frein 42820-04 squeeze packet
 Frein filet gris haute perf 99650-02 1.9 oz squeeze tube
 HYLOMAR joint d'étanchéité raccords filetés 99653-85 3.5 oz tube
 Loctite Teflon 565 99818-97 6 ml squeeze tube
 Loctite 770
 Loctite 411
 Loctite  420
 Loctite  243 (bleu) 99642-97 6 ml squeeze tube
 Loctite  262 (rouge) 94759-99 6 ml squeeze tube
 Loctite  272 98618-03 10 ml bottle
 Graisse spéciale 99857-97 14 oz. Cartridge
 Super Oil 94968-85TV 1/4 fl. Oz
 Huile de foruche type E 99884-80 16 oz bottle
RETOUR 1ere Page
 Effectué le Kilométrage Réparations réalisées Notes persos
 3/23/2012 "15 500 km" remplacement ressorts de fouche
  Références ampoules (2008)

 Type Descriptions(12V) Nombre d'ampoule Ampérage Références HD
 Phare avant Feux de croisement/route 1 4.58/5.0 68329-03
  feu de position 1 0.32 53438-92
 Feux arrières feu arrière 1 0.59 68167-04
  feu stop 1 2.10 68167-04
  feu arrière international 1 0.59 68167-04
  feu stop international 1 2.10 68167-04
 Clignotants Avant 2 2.25/0.59 68168-89A
  Avant international 2 1.75 68163-84
  Arrière 2 2.25 68572-64B*
  Arrière international 2 1.75 68163-84
 Tableau de bord "LED  remplacer le système complet si défaillance"
  Références tableau d'entretien

 IEM SPECIFICATIONS VALEURS

 Huile moteur et filtre Capacité huile moteur "3 3 L "
  Filtre "Visser  puis faire 1/2 à 3/4 tour à la main"
  filtre chromé Part no. 63798-99A
  filtre noir Part no. 63731-99A

 Tension chaîne primaire flexion moteur chaud automatique
  flexion moteur froid automatique
  couple serrage tendeur non concerné
  couple serrage vis trappe de visite "9 5 à 12 2 Nm"

 Huile primaire capacité "1 177 L"
  couple serrage vis de vidange "19 0 à 28 5 Nm"
  huile "Genuine Harley-Davidson Formula+
Transmission and Primary Chaincase
Lubricant"
 Huile transmission capacité "0 95 L"
  couple serrage vis de vidange "19 0 à 28 5 Nm"
  huile "Genuine Harley-Davidson Formula+
Transmission and Primary Chaincase
Lubricant"

 Réglage embrayage jeu à la vis de réglage 1/4 tour
  jeu à la poignée 1.6-3.2 mm
  couple vis derby cover 9.5-12.2 Nm

 Contrôle pneus pression pour conduite solo "AV : 2 5 bars  AR : 2.5 bars"
  pression pour conduite en duo "AV : 2 5 bars  AR 2.75 bars"

 Jantes à rayons Couple de serrage des rayons 6.2 Nm

 Roulement à bille de direction lubrifiant SPECIAL PURPOSE GREASE

 Niveau du liquide de frein Type liquide D.O.T. 4 brake fluid
  Niveau réservoir frein AV 6.35 mm à partir du haut du réservoir
  Niveau réservoir frein AR indicateur maxi
  couple de serrage vis du reservoir 1.0-2.0 Nm

 Plaquettes  de frein épaisseur mini des plaquettes 1.02 mm

 Courroie Force à appliquer "4 5 kgs "
  "Flexion de la courroie avec la moto sur la béquille  la courroie et pignons à la température ambiante (moteur froid)  sans motard ou  bagages" "FLHT FLHR  FLHTCU  FLHTC  FLHRC  FLTR : 9 6 à 11 1 mm"
   "FLHRS  FLHX : 6 4 à 7 9 mm"

 Filtre à air couple serrage filtre 40-60 in-lbs (4.5-6.8 Nm)
  couple serrage boite à air 36-60 in-lbs (4.1-6.8 Nm)

 Réglage ralenti régime ralenti 950-1050 trs/min

 Pompe à essence couple serrage vis du module 40-45 in-lbs (4.5-5.1 Nm)

 Commande embrayage lubrifiant SUPER OIL
  Handlebar clamp screw torque 108-132 in-lbs (12.2-14.9 Nm)
  Handlebar switch housing screw torque 35-45 in-lbs (4.0-5.1 Nm)

 Bougies Type 6R12
  écartement 0.038-0.043 in. (0.96-1.09 mm)
  couple serrage 12-18 ft-lbs (16.3-24.4 Nm)

 Huile fourche  Type HYDRAULIC FORK OIL (TYPE E)

 Batterie puissance "12V  28 Ah"
  lubrifiant ELECTRICAL CONTACT LUBRICANT
  couple serrage borne - 60-70 in-lbs (6.8-7.9 Nm)
  couple serrage borne + 70-80 in-lbs (7.9-9.0 Nm)

 Amortisseurs AR "FLHR/C  FLHT/C/U  FLTR"
  conducteur seul de 91 à 113 kgs "5 à 15 psi  0 34 à 1 03 bar"
  conducteur + passager jusqu'à 68 kgs "10 à 15 psi  0 68 à 1 03 bar"
  conducteur + passager jusqu'à 91 kgs "20 à 25 psi  1 36 à 1 71 bar"
  maxi "20 à 35 psi  1 36 à 2 38 bar"
  FLHRS et FLHX
  conducteur seul de 73 à 91 kgs "0 à 10 psi  0 à 0 68 bar"
  conducteur seul > 91 à  kgs "5 à 10 psi  0 34 à 0 68 bar"
  conducteur + passager jusqu'à 68 kgs "20 à 30 psi  1 36 à 2 04 bar"
  conducteur + passager jusqu'à 91 kgs "25 à 35 psi  1 71 à 2 38 bar"
  maxi "40 à 50 psi  2 72 à 3 42 bar"

 Transpondeur  Pile CR2032

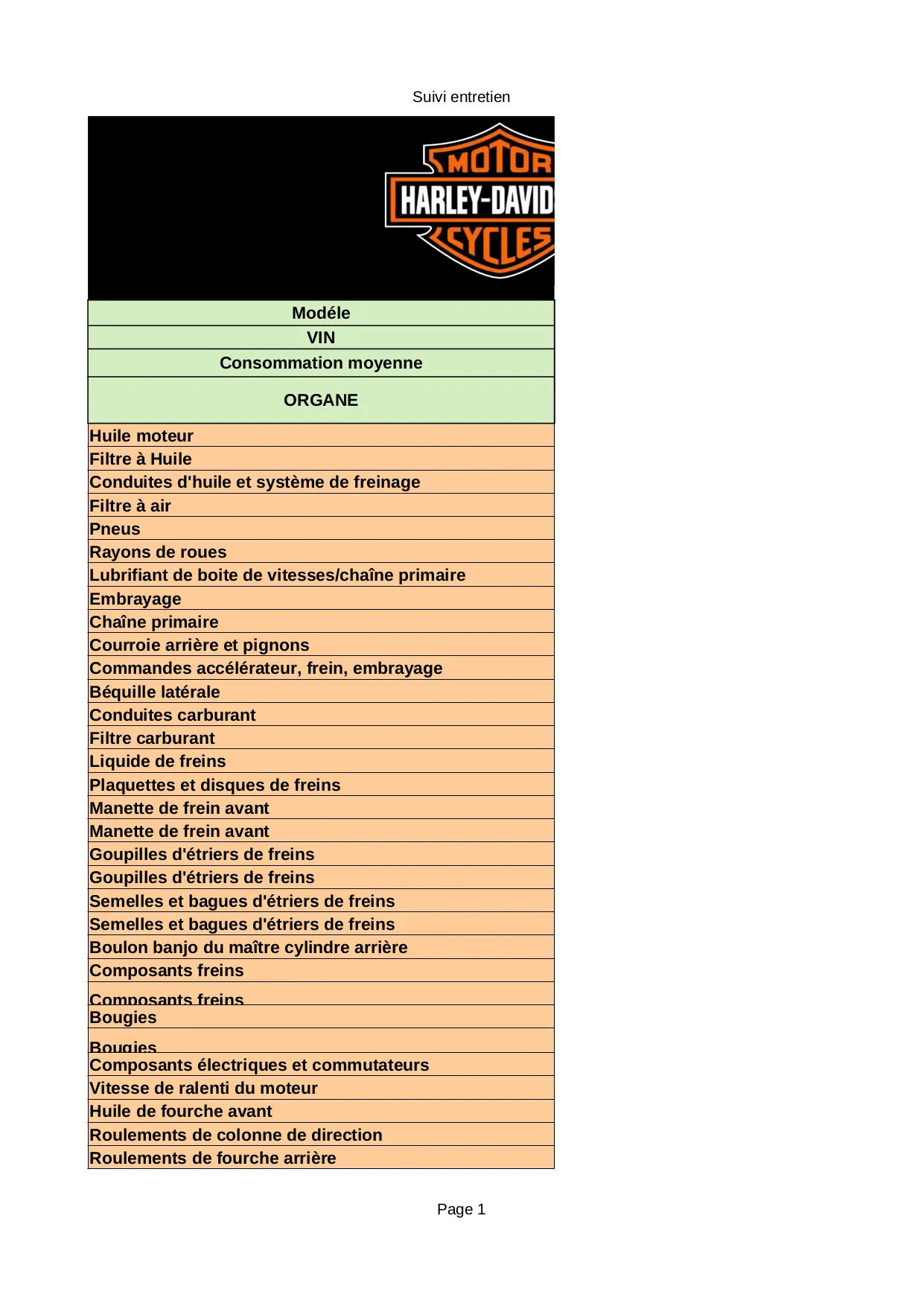

 FICHE ENTRETIEN
Modéle    Entretien 1  Entretien 2  Entretien 3  Entretien 4  Entretien 5  Entretien 6
VIN    État A faire État A faire État A faire État A faire État A faire État A faire
Consommation moyenne 5.56 L/100km   Date Kilométrage Date Kilométrage Date Kilométrage Date Kilométrage Date Kilométrage Date Kilométrage
ORGANE OPERATION PERIODICITE PRINCIPALE PERIODICITE SECONDAIRE 01/01/2010 0 km 1/1/2011 "8 000 km" 1/1/2012 "16 000 km" 12/31/2012 "24 000 km" 12/31/2013 "32 000 km" 12/31/2014 "40 000 km"
Huile moteur  Remplacer "8 000 km" 1 an
Filtre à Huile  Remplacer "8 000 km" 1 an
Conduites d'huile et système de freinage Inspecter les fuites éventuelles  "8 000 km"
Filtre à air  Inspecter  "8 000 km" 1 an
Pneus  Vérifier pression et usure "8 000 km" 1 an
Rayons de roues Vérifier le serrage "8 000 km"
Lubrifiant de boite de vitesses/chaîne primaire  Remplacer "16 000 km" 1 an
Embrayage  Vérifier le réglage "8 000 km" 1 an
Chaîne primaire Vérifier le réglage "8 000 km"
Courroie arrière et pignons  "Inspecter  vérifier le fléchissement de la courroie" "8 000 km" 1 an
"Commandes accélérateur  frein  embrayage" "Vérifier  régler et lubrifier" "8 000 km"
Béquille latérale Inspecter et lubrifier "16 000 km"
Conduites carburant Inspecter les fuites éventuelles  "8 000 km" 1 an
Filtre carburant Nettoyer "40 000 km"
Liquide de freins  Vérifier l'état et les niveaux "8 000 km" 1 an
Plaquettes et disques de freins Vérifier l'usure "8 000 km"
Manette de frein avant  Inspecter "8 000 km"
Manette de frein avant Lubrifier "40 000 km"
Goupilles d'étriers de freins  Inspecter "8 000 km" 4 ans
Goupilles d'étriers de freins  Lubrifier "40 000 km" 4 ans
Semelles et bagues d'étriers de freins  Inspecter "8 000 km" 4 ans
Semelles et bagues d'étriers de freins Remplacer "40 000 km" 4 ans
Boulon banjo du maître cylindre arrière  Inspecter "8 000 km" 4 ans
Composants freins  Remplacer les composants en caoutchouc dans les maîtres cylindres et les étriers "40 000 km" 4 ans
Composants freins  Lubrifier les pistons de maître cylindre "40 000 km" 4 ans
Bougies  Inspecter "16 000 km" 1 an
Bougies  Remplacer "32 000 km"
Composants électriques et commutateurs Vérifier le bon fonctionnement "8 000 km"
Vitesse de ralenti du moteur Vérifier le réglage "8 000 km"
Huile de fourche avant Remplacer
Roulements de colonne de direction Régler - Lubrifier "32 000 km"
Roulements de fourche arrière Remplacer "48 000 km"
Amortisseurs arrières Inspecter "8 000 km"
Fixations essentielles Vérifier les serrages "16 000 km"
Supports moteur et embiellage du stabilisateur Vérifier les serrages "16 000 km"
Batterie Vérifier les connexions et la charge
Système d’échappement "Inspecter les fuites  fissures  vis desserrées ou perdues sur échappement et pare-chaleurs" "8 000 km"
Essai sur route Vérifier le bon fonctionnement de chaque composants "8 000 km"
   TRAVAUX EFFECTUES
RETOUR 1ere Page Date Kilométrage  Objet Description Prix Pieces H.T. € TVA Prix Pieces T.T.C. €
       0.00 €
TOTAL :       0.00 €
