Calcul-RV bombage (XLSX)

Aperçu texte

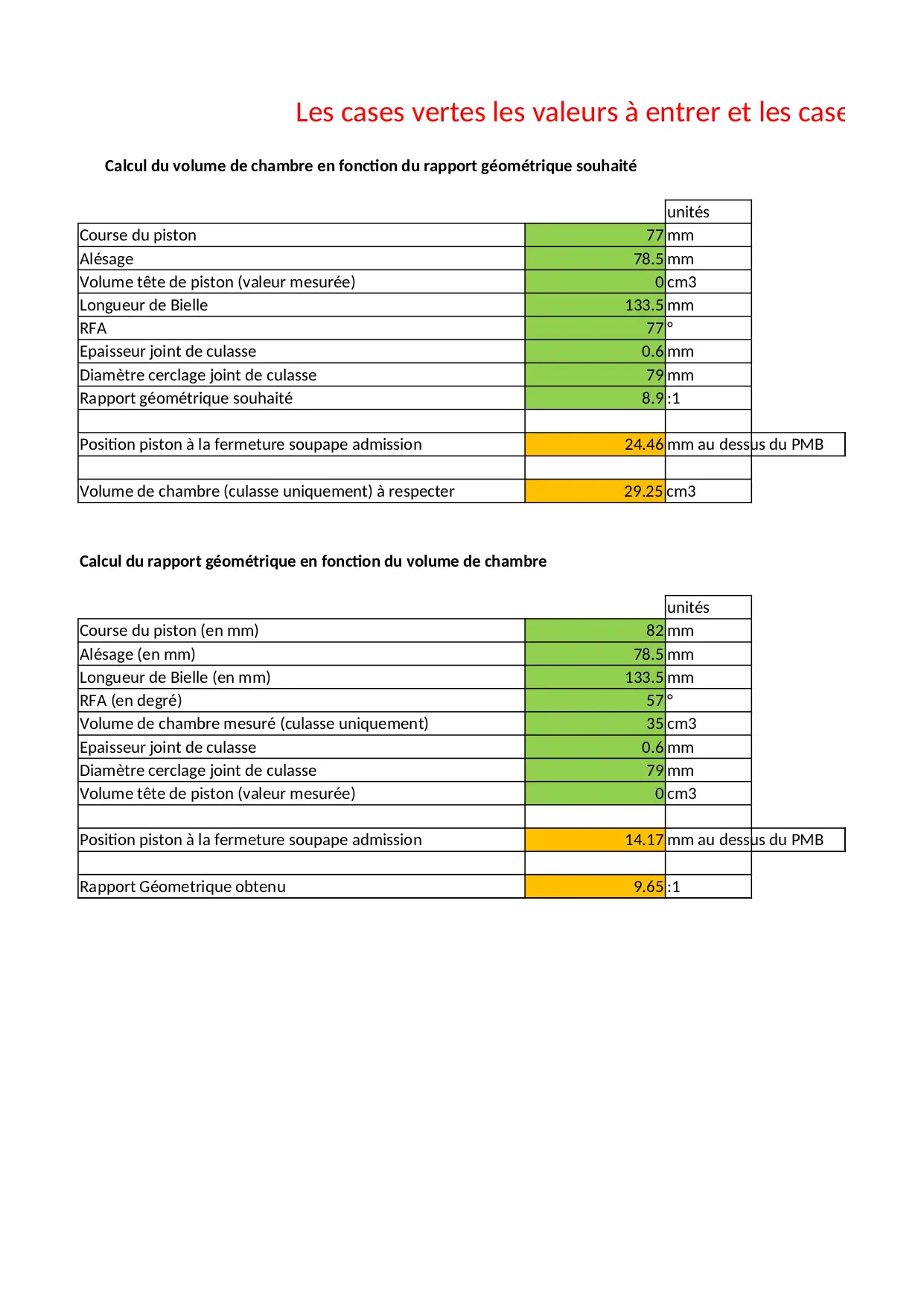

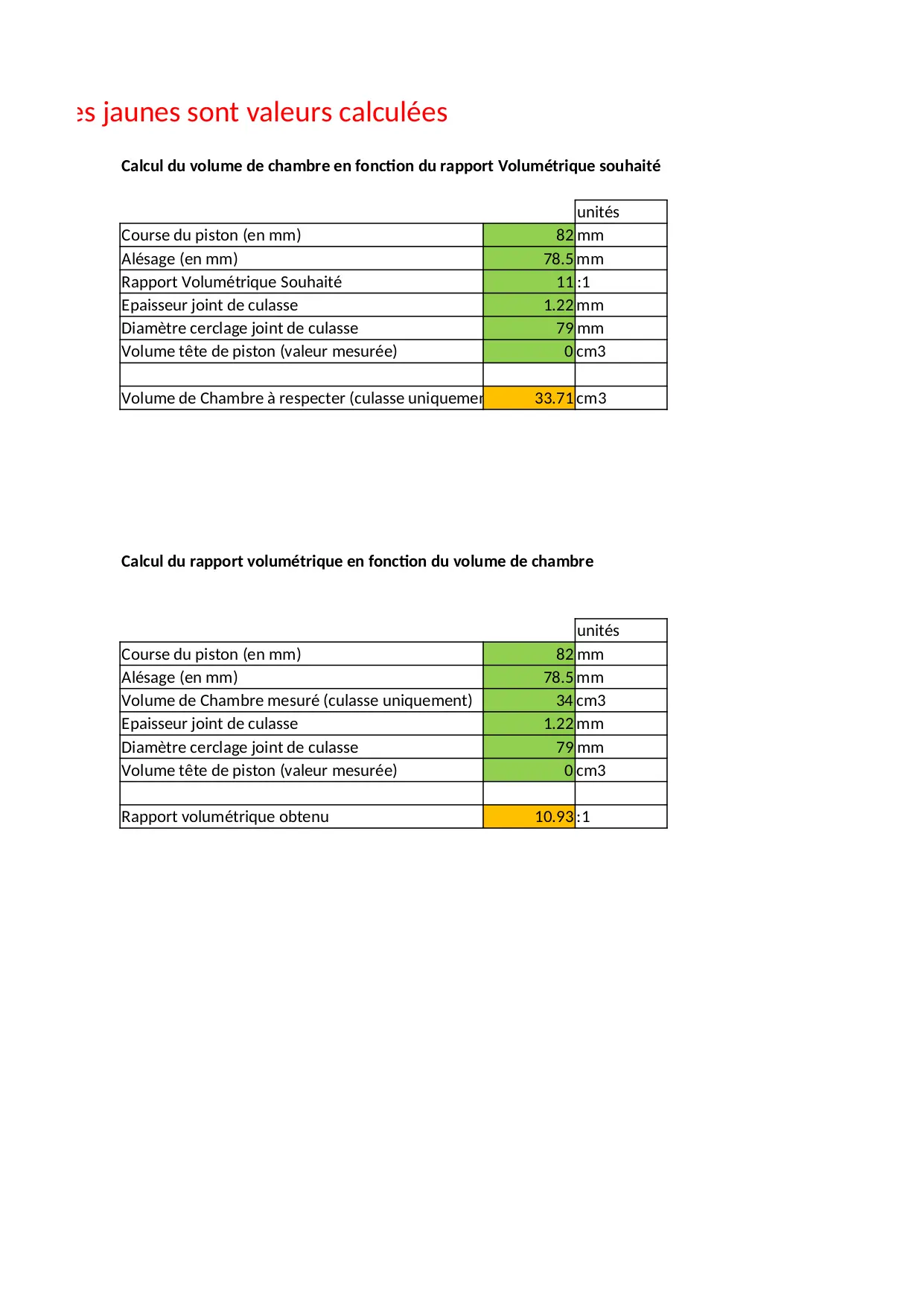

Les cases vertes les valeurs à entrer et les cases jaunes sont valeurs calculées

Calcul du volume de chambre en fonction du rapport géométrique souhaité     Calcul du volume de chambre en fonction du rapport Volumétrique souhaité

  unités     unités
Course du piston 77 mm   Course du piston (en mm) 82 mm
Alésage 78.5 mm   Alésage (en mm) 78.5 mm
Volume tête de piston (valeur mesurée) 0 cm3   Rapport Volumétrique Souhaité 11 :1
Longueur de Bielle 133.5 mm   Epaisseur joint de culasse 1.22 mm
RFA 77 °   Diamètre cerclage joint de culasse 79 mm
Epaisseur joint de culasse 0.6 mm   Volume tête de piston (valeur mesurée) 0 cm3
Diamètre cerclage joint de culasse 79 mm
Rapport géométrique souhaité  8.9 :1   Volume de Chambre à respecter (culasse uniquement) 33.71 cm3

Position piston à la fermeture soupape admission 24.46 mm au dessus du PMB

Volume de chambre (culasse uniquement) à respecter  29.25 cm3

Calcul du rapport géométrique en fonction du volume de chambre     Calcul du rapport volumétrique en fonction du volume de chambre

  unités
Course du piston (en mm) 82 mm     unités
Alésage (en mm) 78.5 mm   Course du piston (en mm) 82 mm
Longueur de Bielle (en mm) 133.5 mm   Alésage (en mm) 78.5 mm
RFA (en degré) 57 °   Volume de Chambre mesuré (culasse uniquement) 34 cm3
Volume de chambre mesuré (culasse uniquement) 35 cm3   Epaisseur joint de culasse 1.22 mm
Epaisseur joint de culasse 0.6 mm   Diamètre cerclage joint de culasse 79 mm
Diamètre cerclage joint de culasse 79 mm   Volume tête de piston (valeur mesurée) 0 cm3
Volume tête de piston (valeur mesurée) 0 cm3
     Rapport volumétrique obtenu 10.93 :1
Position piston à la fermeture soupape admission 14.17 mm au dessus du PMB

Rapport Géometrique obtenu 9.65 :1
