          A propos:
  CALCUL POUTRE RECTNGULAIRE BA -  FLEXION SIMPLE        Cette feuille réalise le dimensionnement en flexion simple
  "Par NETACivil     Version 1 0  (C)2018"        d'une section rectangulaire à base des moments ELU et ELS.
          L'auteur n'est pas responsable de l'utilisation par un tiers de ce classeur.

 Mode d'emploi:  Les données sont les  cases en jaune. NE PAS MODIFIER LES FORMULES.
 Références:  """Pratique du BAEL 91 - cours avec exercices corrigés"""

 DONNEES :       bo
  Dimensions bo = 30 cm       moments ELU Mu= 80 kN.m
   h= 60 cm d'  A'    ELS Mser= 60 kN.m
   d= 55 cm       béton fc28= 20 Mpa < 50 MPa
   d'= 5 cm  d   h   fbu= 11.33 Mpa
   d'/d= 0.09         ft28= 1.80 Mpa
   L= 6.85 m   A    acier fe= 400 Mpa 500 ou 400 MPa
             fed= 347.826086956522 Mpa
   FISS= non préjudiciable
   θ= 1.00
   K= 1.00

 TABLEAU DES MOMENTS REDUITS
 θ 0.85   0.90   1.00    0.85   0.90   1.00
fc28= γ 20 25 30 20 25 30 20 25 30 fc28= 20 25 30 20 25 30 20 25 30
Fe E 215 1.35 2763 2960 3106 2940 3149 3304 3303 3538 3710 Fe E 500 1903 2139 2330 2024 2275 2479 2270 2554 2784
 1.40 2909 3110 3259 3097 3311 3468 3483 3723 3899  2019 2265 2463 2148 2410 2621 2412 2708 2947
 1.45 3057 3262 3262 3256 3474 3634 3666 3912 4093  2138 2393 2598 2275 2548 2767 2556 2865 3113
 1.50 3207 3416 3569 3417 3640 3802 3854 4106 4288  2258 2523 2735 2404 2688 2914 2704 3025 3283
Fe E 400 1.35 2139 2372 2557 2275 2524 2721 2554 2835 3056
 1.40 2265 2506 2697 2410 2668 2871 2708 2999 3229
 1.45 2393 2643 2839 2548 2815 3024 2865 3168 3404
 1.50 2523 2782 2984 2688 2964 3180 3025 3340 3584

 CALCUL DES ACIERS THEORIQUES:
  γ=Mu / Mser γ= 1.33
  ubu=Mu / (bo x d² x fbu) ubu= 0.0777831793874575
  uLu * uLu= 2516.66666666667 x 10^-4= 0.251666666666667  *uLu se lit dans les tables des moments réduits
  ubu<=uLu ?  oui  conclusion: pas besoin d'aciers comprimés

      cas 1: sans les aciers comprimés (A'=0)         cas 2: avec les aciers comprimés (A'>0)
     ubu<=0.275 ?  oui       Mlu=uLu / (bo x d² x fbu) Mlu= 258.839166666667 kN.m
    a=1.25x[1-racine(1-2 x ubu)] a= 0.101336618319277    csce=       c9c x fc28 - d'/d (13 fc28 +415) k <=435MPa pour fe500
    Zb=d / (1-0.4 x a) Zb= 57.3235915677567 cm          9c x fc28 - 0.9xd'/d (13 fc28 +415) k <=348MPa pour fe400
    Au=Mu/(Zb x fed) Au= 4.01 cm²       csce= 184.8 Mpa
    Amin=0.23 x ft28 x bo x d / fe Amin= 1.71 cm²      A'u=(Mu-Mlu) / [(d-d') x csce] A'u= -0.19 cm²
    "A= max(Au Amin)" A= 4.01 cm²      aL=1.25x[1-racine(1-2 x uLu)] aL= 0.37 cm
             ZbL=d / (1-0.4 x aL) ZbL= 64.53 cm
             A=Mlu/(ZbL x fed) + A'u x csce/fed A= 11.43 cm²

 CHOIX DES ACIERS TENDUS        n x HA Asi di (cm)  NOTA:
 Aciers tendus:  A= 4.01 cm²   3e lit: 0 8 0.00 7.4  Disposer les armatures tendues dans chaque lit
 Enrobage:  c= 3.0 cm   2e lit: 0 8 0.00 5.0  Asi = section des aciers du lit n°i
 cadres  1 RL 8   1er lit: 3 14 4.62 4.2  di = distance des aciers du lit n°i à la fibre inférieure
 espacement 1er-2e lit   0.0 cm    lit équivalent: d= 4.2 cm
 espacement 2e-3e lit   2.0 cm  Conclusions:  La section des aciers tendus est satisfaisante      Ast= 4.62 cm²
         La hauteur utile équivalente est satisfaisante      d= 55.8 cm

 CHOIX DES ACIERS COMPRIMES        n x HA Asi di (cm)
  Aciers comprimés: A'= 1.71 cm²   un seul lit: 3 8 1.51 5.0  augmenter la section des acierscomprimés
         A propos:
  CALCUL RADIER NERVURE       Cette feuille réalise le dimensionnement d'un radier nervuré
  "Par NETACivil     Version 1 0  (C)2018"
         L'auteur n'est pas responsable de l'utilisation par un tiers de ce classeur.

 Mode d'emploi:  Les cases à modifier sont les  cases en jaune. NE PAS MODIFIER LES CASES BLANCHES !!!
 Hypothèses:  radier bétonné sur toute sa hauteur
   sol uniforme sous radier

 Données batiment:       Amorce du poteau le plus chargé:      Matériaux:
 Surface de l'emprise du bâtiment:    S= 270.00 m²    a   béton fc28= 20 Mpa
 Epaisseur du radier:    h= 45.0 cm a = 20.0 cm     fbu= 11.33 Mpa
 Débord du radier:    d= 30.0 cm b = 30.0 cm     ft28= 1.80 Mpa
 surface augmentée du débord:    S2= 294.00 m² Nelu= 707 kN    acier fe= 400 Mpa
 Descente de charge totale:       Nels= 519 kN  b   fed= 347.826086956522 Mpa
   poids propre  Npp= 4155.0 kN θ= 1.00     NOTA:
   permanente  Nperm= 7416.0 kN K= 1.00     fc28 doit être ≤ 30 Mpa !
   exploitation  Nexpl= 3005.0 kN       fe =400 ou 500 Mpa !
    ELU:  Nelu= 20128.4 kN
    ELS:  Nels= 14576.0 kN
 poids propre radier    G1= 11.3 kPa
 charge permanente sur radier:    G2= 4.10 kPa
 charge d'exploitation sur radier:    Q= 2.50 kPa

 Prédimensionnement de l'épaisseur du radier:
 périmètre feuillet moyen:    Uc = 2 x (a + h + b+ h)    Uc= 280.0 cm
 Vérification au poinçonnement:    Nelu ≤ N = 0.045 x Uc x h x fc28 / 1.5    N= 756.0 kN
     conclusion:  épaisseur du radier OK

 Vérification de l'hypothèse de rigidité du radier:
 réaction du sol sous chargement ELU:        qELU= 92.9 kPa
 réaction du sol sous chargement ELS:        qELS= 67.4 kPa
 contrainte de rupture sous radier:        qu= 200.0 kPa
 contrainte admissible sous radier:        qa= 100.0 kPa

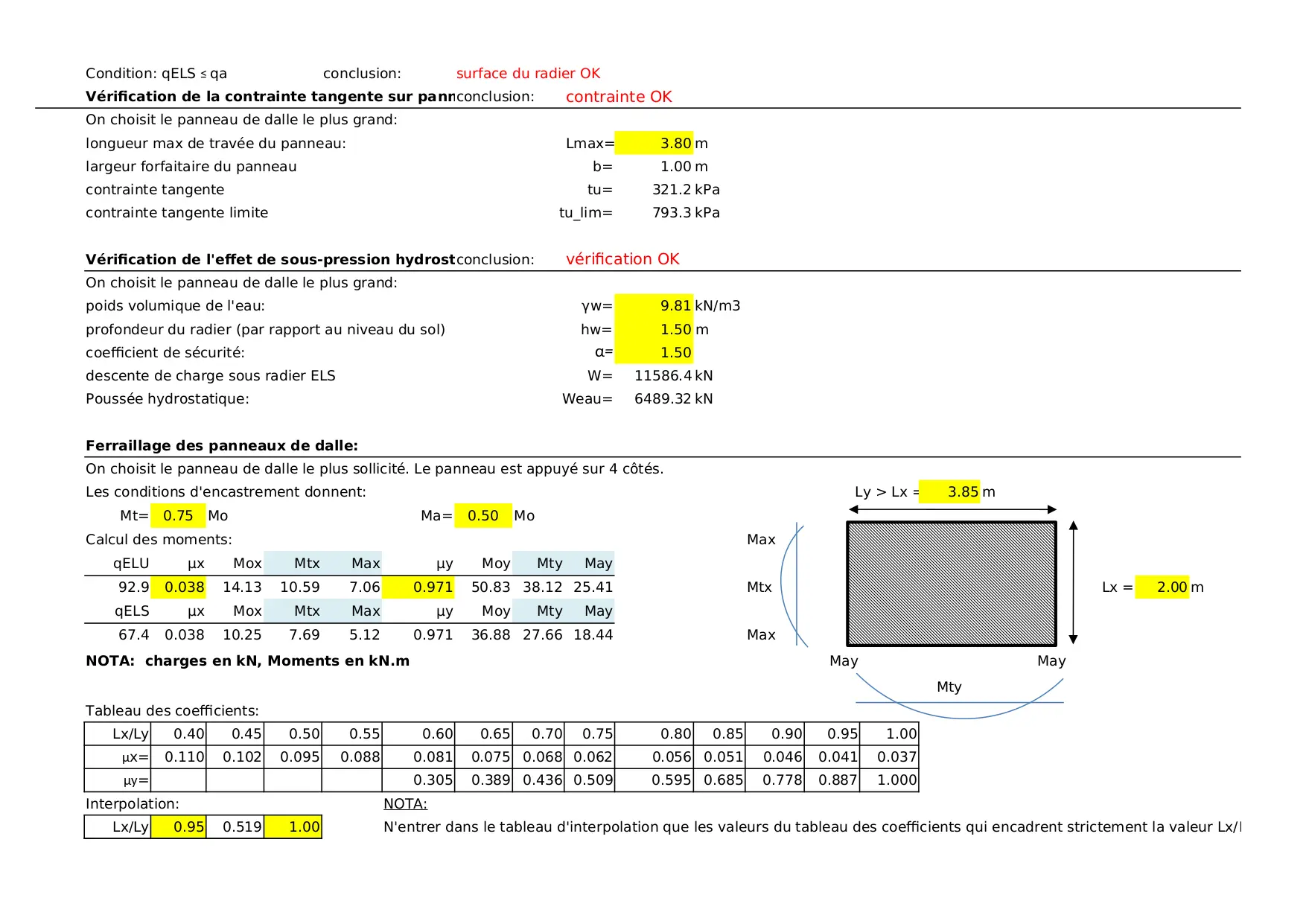

 Condition: qELU ≤ qu    conclusion:  surface du radier OK
 Condition: qELS ≤ qa    conclusion:  surface du radier OK
 Vérification de la contrainte tangente sur panneaux:      conclusion:  contrainte OK
 On choisit le panneau de dalle le plus grand:
 longueur max de travée du panneau:        Lmax= 3.80 m
 largeur forfaitaire du panneau        b= 1.00 m
 contrainte tangente        tu= 321.2 kPa
 contrainte tangente limite        tu_lim= 793.3 kPa

 Vérification de l'effet de sous-pression hydrostatique:      conclusion:  vérification OK
 On choisit le panneau de dalle le plus grand:
 poids volumique de l'eau:        γw= 9.81 kN/m3
 profondeur du radier (par rapport au niveau du sol)        hw= 1.50 m
 coefficient de sécurité:        α= 1.50
 descente de charge sous radier ELS        W= 11586.4 kN
 Poussée hydrostatique:        Weau= 6489.32 kN

 Ferraillage des panneaux de dalle:
 On choisit le panneau de dalle le plus sollicité. Le panneau est appuyé sur 4 côtés.
 Les conditions d'encastrement donnent:             Ly > Lx = 3.85 m
 Mt= 0.75 Mo   Ma= 0.50 Mo
 Calcul des moments:           Max
 qELU µx Mox Mtx Max µy Moy Mty May
 92.9 0.038 14.13 10.59 7.06 0.971 50.83 38.12 25.41   Mtx      Lx = 2.00 m
 qELS µx Mox Mtx Max µy Moy Mty May
 67.4 0.038 10.25 7.69 5.12 0.971 36.88 27.66 18.44   Max
 "NOTA:  charges en kN  Moments en kN.m"            May    May
               Mty
 Tableau des coefficients:
 Lx/Ly 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00
 µx= 0.110 0.102 0.095 0.088 0.081 0.075 0.068 0.062 0.056 0.051 0.046 0.041 0.037
 µy=     0.305 0.389 0.436 0.509 0.595 0.685 0.778 0.887 1.000
 Interpolation:     NOTA:
 Lx/Ly 0.95 0.519 1.00  N'entrer dans le tableau d'interpolation que les valeurs du tableau des coefficients qui encadrent strictement la valeur Lx/Ly

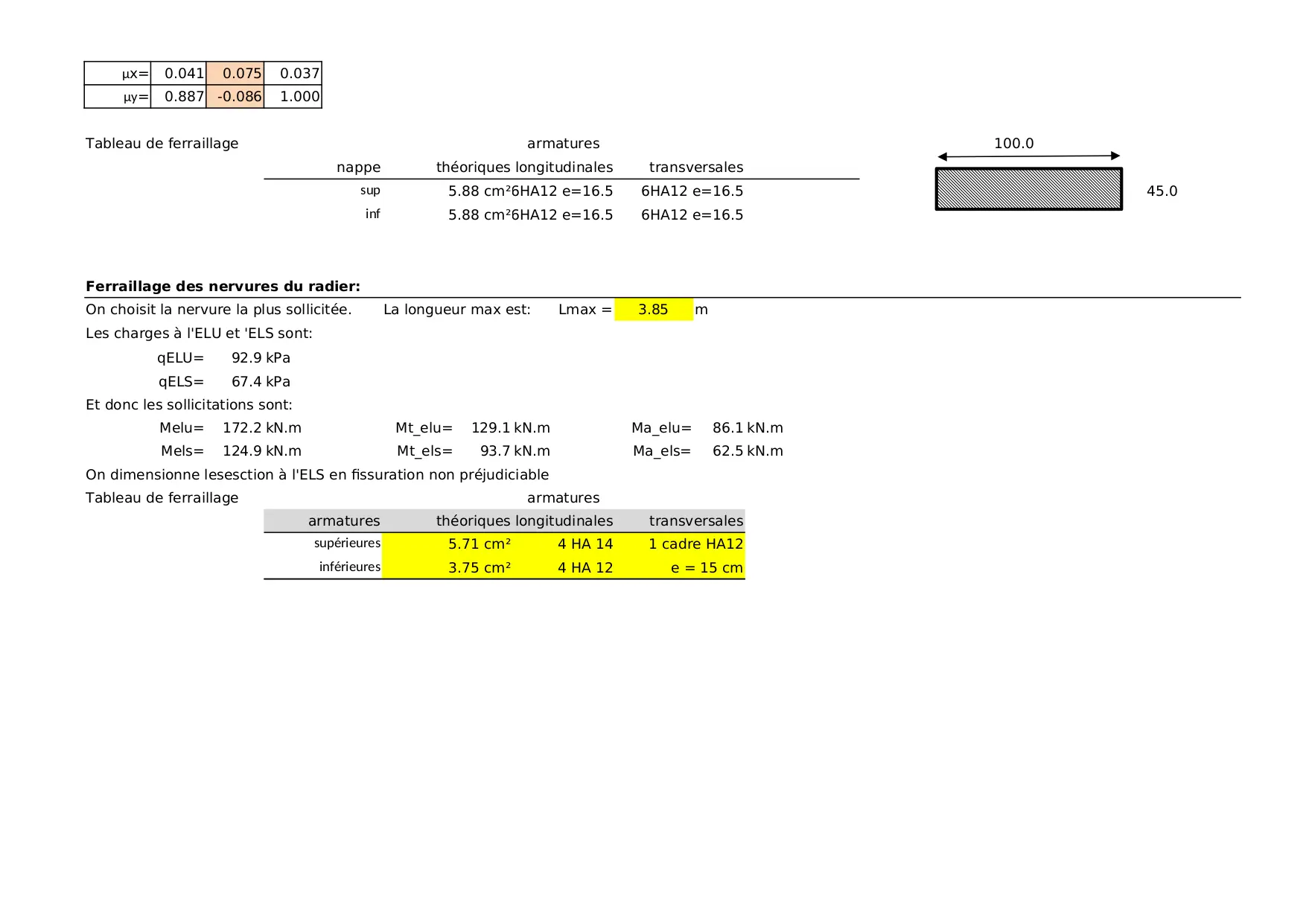

 µx= 0.041 0.075 0.037
 µy= 0.887 -0.086 1.000

 Tableau de ferraillage     armatures          100.0
     nappe théoriques  longitudinales  transversales
     sup 5.88 cm²  6HA12 e=16.5  6HA12 e=16.5         45.0
     inf 5.88 cm²  6HA12 e=16.5  6HA12 e=16.5

 Ferraillage des nervures du radier:
 On choisit la nervure la plus sollicitée.     La longueur max est:    Lmax = 3.85 m
 Les charges à l'ELU et 'ELS sont:
  qELU= 92.9 kPa
  qELS= 67.4 kPa
 Et donc les sollicitations sont:
  Melu= 172.2 kN.m  Mt_elu= 129.1 kN.m  Ma_elu= 86.1 kN.m
  Mels= 124.9 kN.m  Mt_els= 93.7 kN.m  Ma_els= 62.5 kN.m
 On dimensionne lesesction à l'ELS en fissuration non préjudiciable
 Tableau de ferraillage     armatures
     armatures théoriques  longitudinales  transversales
     supérieures 5.71 cm²  4 HA 14  1 cadre HA12
     inférieures 3.75 cm²  4 HA 12  e = 15 cm
