    Conduites hydraulique

     Vitesse d'écoulement recommandé
     Aspiration "0 6 - 1 3" m/sec
     Retour "1 7 - 4 5" m/sec
     Pression "2 5 - 6" m/sec

 Vitesse d'écoulement

  Débit   l/min
  Diamètre intérieur   mm

 "Vitesse d'écoulement-> (Débit x 21 2) / diamètre ²"    #DIV/0! m/sec

 Débit

  Vitesse d'écoulement    m/sec
  Diamètre intérieur    mm

 "Débit -> (vitesse d'écoulement x diamètre²) / 21 2"    0 l/min

 Diamètre interieur

   Débit  l/min
  Vitesse d'écoulement   m/sec

 "Diamètre -> racine carée de ((débit x 21 2)/vitesse d'écoulement)"    #DIV/0! mm

 Changement de vitesse d'écoulement

 V1 -> Vitesse d'écoulement 1       V2 -> Vitesse d'écoulement 2

  V2 -> Vitesse écoulement 2   m/sec    V1->Vitesse d'écoulement 1   m/sec
  A1 -> Section 1   "mm²  ou autre"    A1 -> section1   "mm²  ou autre"
  A2 -> Section 2   "mm²  ou autre"    A2 -> Section2   "mm²  ou autre"

 Vitesse d'écoulement 1 -> (V2xA2)/A1   #DIV/0! m/sec   Vitesse d'écoulement 2-> (V1 x A1) / A2   #DIV/0! m/sec

 A1 -> Section 1       A2 -> Section 2

  V1->Vitesse d'écoulement 1   m/sec    V1->Vitesse d'écoulement 1   m/sec
  V2 -> Vitesse écoulement 2   m/sec    V2 -> Vitesse écoulement 2   m/sec
  A2 -> Section 2   "mm²  ou autre"    A1 -> Section1   "mm²  ou autre"

 A1->Section 1 -> (V2 X A2)/A1   #DIV/0! "mm²  ou autre"   A2-> Section 2 -> (V1 X A1)/A2   #DIV/0! "mm²  ou autre"

 Perte de charge conduite / tuyau

 Nombre de Reynold

  Vitesse d'écoulement   m/sec
  Diamètre interieur du tube
  Viscosité cinématique   mm²/s

 Nombre Reynold->( vitesse écoul x diamètre)/viscosité

    Moteurs hydraulique

 Egalité de base: débit volumique X 1000 X rendement volumétrique = cylindrée par tour X régime

 "Rendement volumétrique (entre 0 9 et 0 97)"

 Débit volumétrique

  Cylindrée par tour   cm³/tr
  Régime   tr/min
  Rendement volumétrique  0

 Débit->cylindrée x régime/1000xrendement   #DIV/0! l/min

 Régime

  Débit volumique  30 l/min
  Rendement volumétrique  1
  Cylindrée par tour   cm³/tr

 Régime->débitx1000xrendement/cylindrée   #DIV/0!

 Cylindrée       Cylindrée

 Débit volumique   122 l/min   Couple   Nm
 Rendement volumétrique   1    Rendement hydroméc.  0
 Régime   688 tr/min   Délta Pression   bar
        π  3.14159265358979
 Cylindrée->(débitx1000xrendement)/régime   17.7325581395349 cm³/tr   Cylindrée->(couple x π x 20)/(delta pression x rendement)    #DIV/0! cm³/tr

 Egalité de base: couple x 20 x π = délta pression x cylindrée par tour x rendement hydromécanique

 "Rendement hydromécanique (entre 0 85 et 0 95)"

 Couple

  Délta pression   bar
  Cylindrée   cm³/tr
  Rendement hydroméc.  0
  π  3.14159265358979

 Couple-> (délta pression x cylindrée x rendement)/π x 20    0 Nm

 Pression

  Couple   Nm
  Cylindrée   cm³/tr
  Rendement volumétrique  0
  π  3.14159265358979

 Pression->(Couple x π x 20)/(cylindrée x rendement vol.)    #DIV/0! bar

 Puissance entrainement mécanique (depuis hydraulique)

 Egalité de base: puissance X 600 = delta pression X débit X rendement total

 "Rendement total (entre 0 75 et 0 85)"

 Puissance

  Delta pression   bar
  Débit   l/min
  Rendement total  0.86

 Puissance->(delta pression x débit x rendement tot)/600    0 kW

 Débit

  Puissance   kW
  Delta pression   bar
  Rendement total  0

 Débit->(puissance x 600)/delta pression x rendement tot)    #DIV/0! l/min

 Pression

  Puissance   kW
  Débit   l/min
  Rendement  0

 Pression->(Puissance x 600)/(débit x rendement)    #DIV/0! bar

 Puissance entrainement mécanique (depuis mécanique)

 Puissance

   Couple  Nm
   Régime  tr/min
   Constante  9550

 Puissance -> (couple x régime) / 9550    0 kW

 Couple

   Régime  tr/min
   Puissance  kW
   Constante 9550

 Couple -> (Puissance x 9550) / régime    #DIV/0! Nm

 Régime

   Puissance  kW
   Couple  Nm
   Constante 9550

 Régime -> (Puissance x 9550) / couple    #DIV/0! tr/min

 Pompes hydraulique

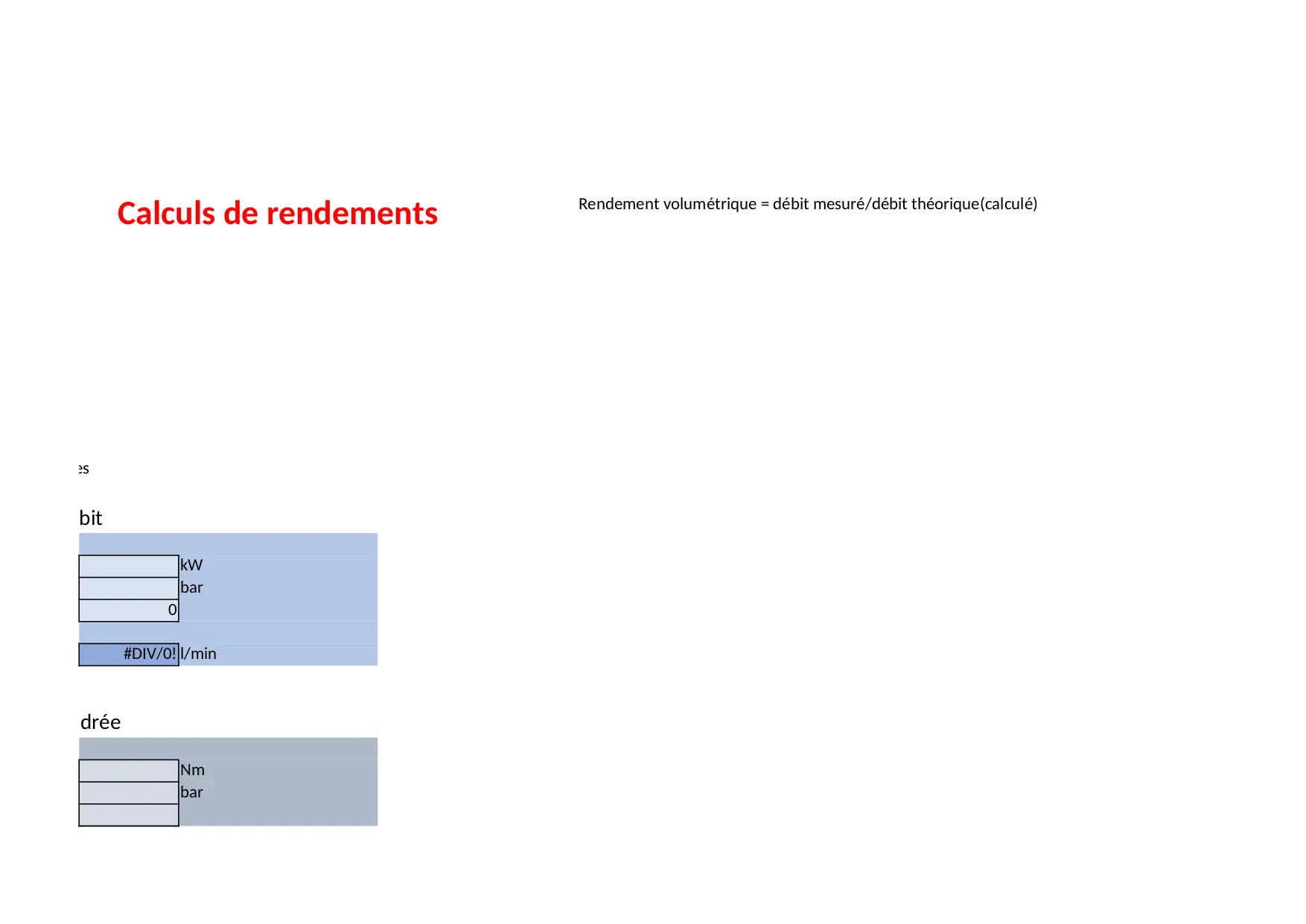

           Calculs de rendements     Rendement volumétrique = débit mesuré/débit théorique(calculé)

    Débit volumique

 Egalité de base: Débit x 1000 = cylindré par tour x régime x rendement

 "Rendement volumétrique (entre 0 9 et 0 95)"      Rendement volumétrique => aux pertes par fuites internes

 Débit       Débit

  Cylindré par tour   cm³    Puissance   kW
  Régime   tr/min    Pression   bar
  Rendement volumétrique       Rendement total  0

 Débit->(Cylindré x régime x rendement)/1000   0 l/min   Débit->(puissance x 600 x rendement tot)/pression   #DIV/0! l/min

 Cylindrée       Cylindrée

  Débit   l/min    Couple   Nm
  Régime   tr/min    Pression   bar
  Rendement  0      π
        Rendement hydromécanique   0
 Cylindrée-> (débit x 1000)/(régime x rendement)   #DIV/0! cm³   Cylindré->(couple x π x rendement hydromec x 20)/pression   #DIV/0! cm³

 Régime

  Débit   l/min
  Cylindrée   cm³
  Rendement  0

 Régime->(débit x 1000)/(cylindré x rendement)   #DIV/0! tr/min

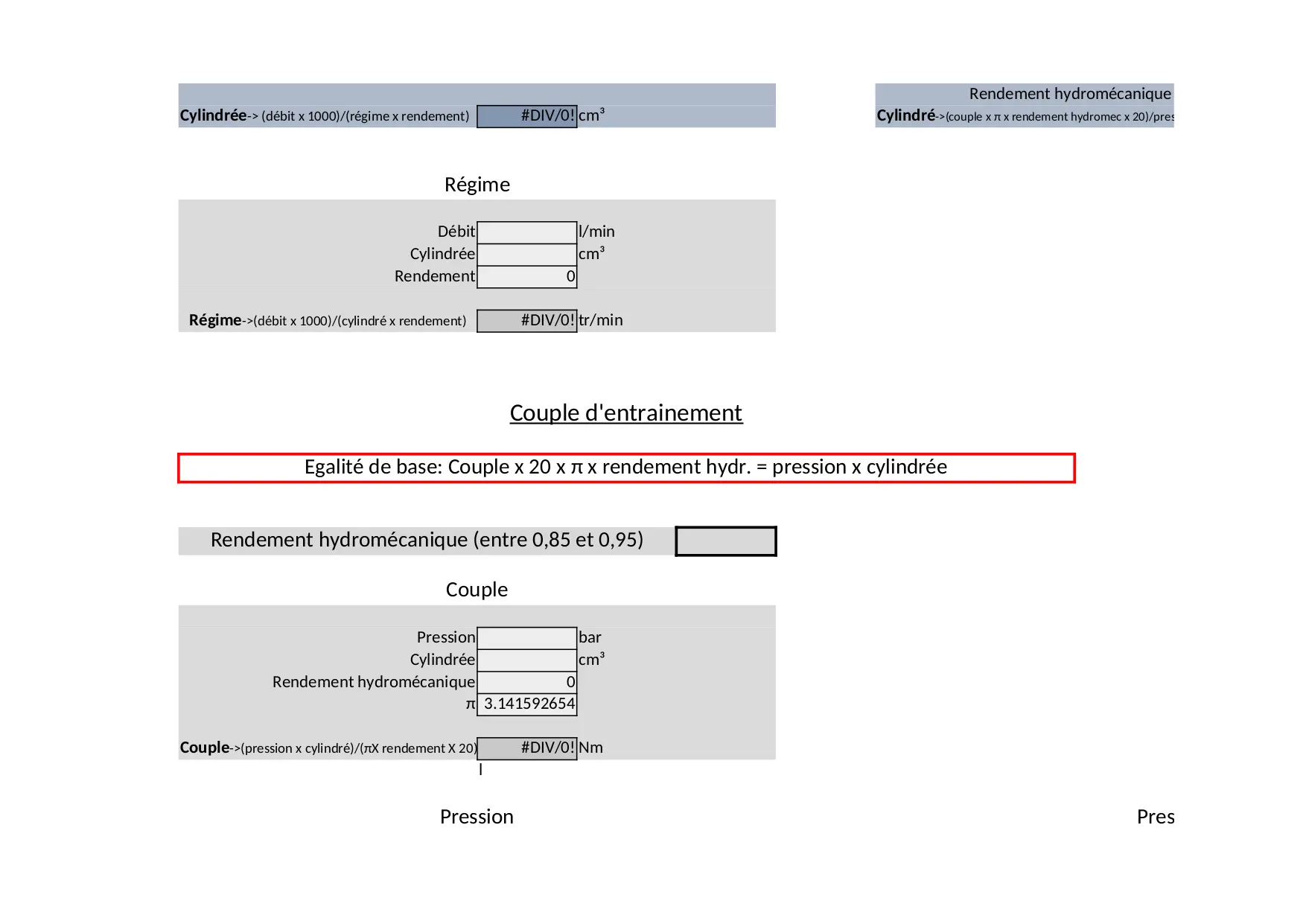

    Couple d'entrainement

 Egalité de base: Couple x 20 x π x rendement hydr. = pression x cylindrée

 "Rendement hydromécanique (entre 0 85 et 0 95)"

 Couple

  Pression   bar
  Cylindrée   cm³
 Rendement hydromécanique   0
   π 3.14159265358979

 Couple->(pression x cylindré)/(πX rendement X 20)   #DIV/0! Nm
    l

 Pression       Pression

   Couple  Nm     Puissance  kW
  Cylindrée   cm³     Débit   l/min
   π 3.14159265358979     Rendement tot  0
 Rendement hydromécanique   0
        Pression-> (puissance x 600 x rendement tot)/débit    #DIV/0! bar
 Pression->couple x rendement x πx 20/cylindrée   #DIV/0! bar

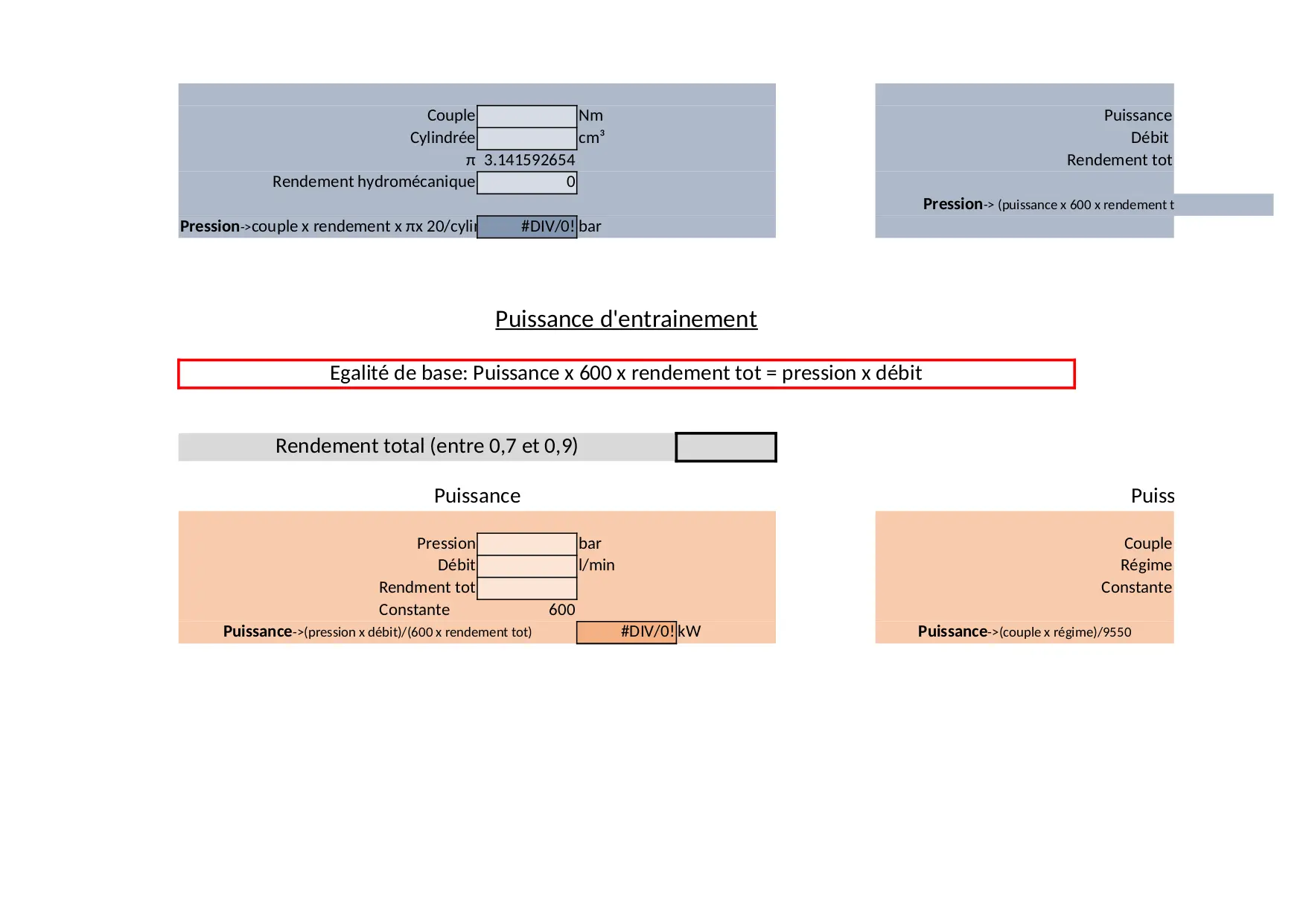

    Puissance d'entrainement

 Egalité de base: Puissance x 600 x rendement tot = pression x débit

 "Rendement total (entre 0 7 et 0 9)"

 Puissance       Puissance

   Pression  bar     Couple  Nm
   Débit  l/min     Régime  tr/min
  Rendment tot        Constante 9550
   Constante 600
 Puissance->(pression x débit)/(600 x rendement tot)    #DIV/0! kW  Puissance->(couple x régime)/9550   0 kW

 Vérins

 Surface côté piston      Surface côté tige
                       Cercle
                       Rayon  0
  Diamètre (cm)  cm    Diamètre (grand) = D (cm)    = Surface D (cm²) 0 cm²        Diamètre  0
  Rayon (cm)  cm    Diamètre (petit) = d (cm)    = Surface d (cm²) 0 cm²        Surface  0 0
        Diamètre moyen (cm)   0            Circonférence  0 0
 π = 3.14159265358979
 Surface (cm²):   0.000 0.000  Surface partielle (cm²):    0.000 cm²

 Force       Force       Force

 Rendement hydromécanique  1 "entre 0 85 - 0 95"
  Surface (cm²) 0.000 cm²   Force D (daN)  0 daN Force de sortie    Puissance  W      Couronne
  Pression (bar)  bar   Force d (daN)  0 daN Force de rentrée    Vitesse  m/s      Surface (A)   0 0 0
       Delta force (daN)  0 daN Force (surface tige)            Largeur (b)
 Force (daN) -> pression x surface x rendement  0.000 daN          Force->puissance/vitesse  #DIV/0! N      Diam ext (d1)   0
   0.000 N
                       Diam int (d2)   0
 Pression      Surface                Diam moyen   0

  Force (daN)  daN    Force   daN
  Surface (cm²)  cm²    Pression   bar

 Pression -> force/surface  #DIV/0! bar   Surface (cm²) -> force / pression  #DIV/0! cm²

 Diamètre du piston      Volume

  Force   daN    Surface  cm²
  Pression  bar    Course  mm

 Diamètre du piston   #DIV/0! mm   Volume -> (surface x course)/10'000  0 dm³

 Vitesse      Vitesse       Vitesse

  Course  mm    Débit  l/min     Puissance  W
  Temps  seconde    Surface  cm²     Force  N

 Vitesse->course/temps x 1000  #DIV/0! m/s   Vitesse-> débit / surface x 6  #DIV/0! m/s    Vitesse->puissance/force  #DIV/0! m/s

 Débit      Débit

  Surface  cm²    Vitesse  m/s
  Vitesse  m/s    Temps  s

 Débit-> surface x vitesse x 6  0 l/min   Débit-> vitesse x 60 / temps  #DIV/0! l/min

 Temps de déplacement      Puissance

  Surface  cm²    Force  N
  Course  mm    Vitesse  m/s
  Débit  l/min
 Temps -> (surface x course x 6)/(débit x 1000)   #DIV/0! s  Puissance -> force x vitesse  0 W
