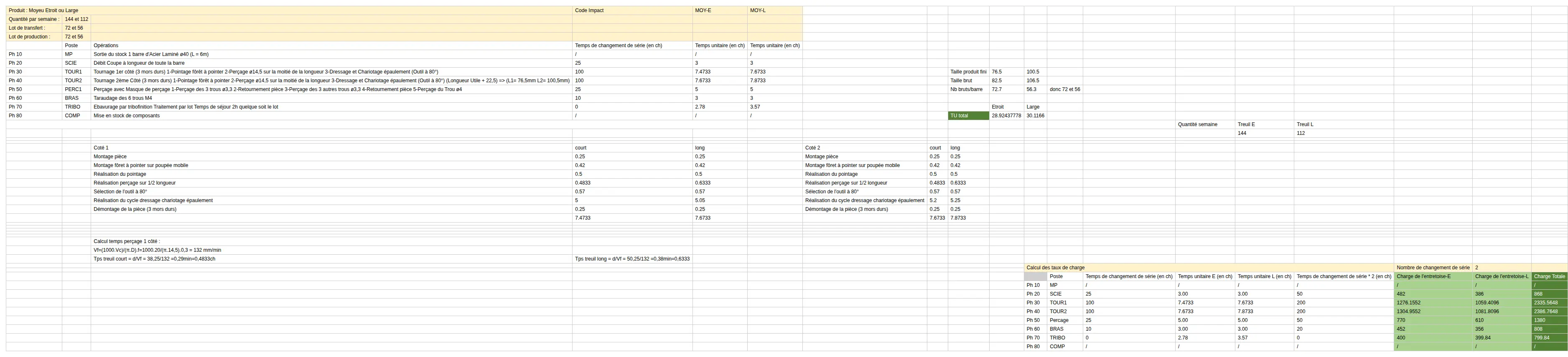

Produit :  Moyeu Etroit ou Large   Code Impact "MOY-E
" MOY-L
Quantité par semaine : 144 et 112
Lot de transfert : 72 et 56
Lot de production : 72 et 56
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)" "Temps unitaire
(en ch)"
Ph 10 MP "Sortie du stock
1 barre d'Acier Laminé ø40 (L = 6m)" / / /
Ph 20 SCIE "Débit
Coupe à longueur de toute la barre" 25 3 3
Ph 30 TOUR1 "Tournage 1er côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø14 5 sur la moitié de la longueur
3-Dressage et Chariotage épaulement (Outil à 80°)" 100 7.4733 7.6733   Taille produit fini 76.5 100.5
Ph 40 TOUR2 "Tournage 2ème Côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø14 5 sur la moitié de la longueur
3-Dressage et Chariotage épaulement (Outil à 80°)
(Longueur Utile + 22 5) => (L1= 76 5mm L2= 100 5mm)" 100 7.6733 7.8733   Taille brut  82.5 106.5
Ph 50 PERC1 "Perçage avec Masque de perçage
1-Perçage des 3 trous ø3 3
2-Retournement pièce
3-Perçage des 3 autres trous ø3 3
4-Retournement pièce
5-Perçage du Trou ø4 " 25 5 5   Nb bruts/barre 72.7 56.3 donc 72 et 56
Ph 60 BRAS "Taraudage
des 6 trous M4" 10 3 3
Ph 70 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 2.78 3.57    Etroit Large
Ph 80 COMP "Mise en stock
de composants" / / /   TU total 28.9243777777778 30.1166
             Quantité semaine Treuil  E Treuil L
              144 112

  Coté 1 court long  Coté 2 court long
  Montage pièce 0.25 0.25  Montage pièce 0.25 0.25
  Montage fôret à pointer sur poupée mobile 0.42 0.42  Montage fôret à pointer sur poupée mobile 0.42 0.42
  Réalisation du pointage  0.5 0.5  Réalisation du pointage  0.5 0.5
  Réalisation perçage sur 1/2 longueur  0.4833 0.6333  Réalisation perçage sur 1/2 longueur  0.4833 0.6333
  Sélection de l'outil à 80° 0.57 0.57  Sélection de l'outil à 80° 0.57 0.57
  Réalisation du cycle dressage chariotage épaulement 5 5.05  Réalisation du cycle dressage chariotage épaulement 5.2 5.25
  Démontage de la pièce (3 mors durs)  0.25 0.25  Démontage de la pièce (3 mors durs)  0.25 0.25
   7.4733 7.6733   7.6733 7.8733

  Calcul temps perçage 1 côté :
  "Vf=(1000.Vc)/(π.D).f=1000.20/(π.14 5).0 3 =  132 mm/min"
  "Tps treuil court  = d/Vf   = 38 25/132 =0 29min=0 4833ch" "    Tps treuil long  = d/Vf   = 50 25/132 =0 38min=0 6333"
          Calcul des taux de charge      Nombre de changement de série 2

           Poste Temps de changement de série (en ch) "Temps unitaire E
(en ch)" "Temps unitaire L
(en ch)" Temps de changement de série * 2 (en ch) Charge de l'entretoise-E Charge de l'entretoise-L Charge Totale
          Ph 10 MP / / / / / / /
          Ph 20 SCIE 25 3.00 3.00 50 482 386 868
          Ph 30 TOUR1 100 7.4733 7.6733 200 1276.1552 1059.4096 2335.5648
          Ph 40 TOUR2 100 7.6733 7.8733 200 1304.9552 1081.8096 2386.7648
          Ph 50 Percage 25 5.00 5.00 50 770 610 1380
          Ph 60 BRAS 10 3.00 3.00 20 452 356 808
          Ph 70 TRIBO 0 2.78 3.57 0 400 399.84 799.84
          Ph 80 COMP / / / / / / /

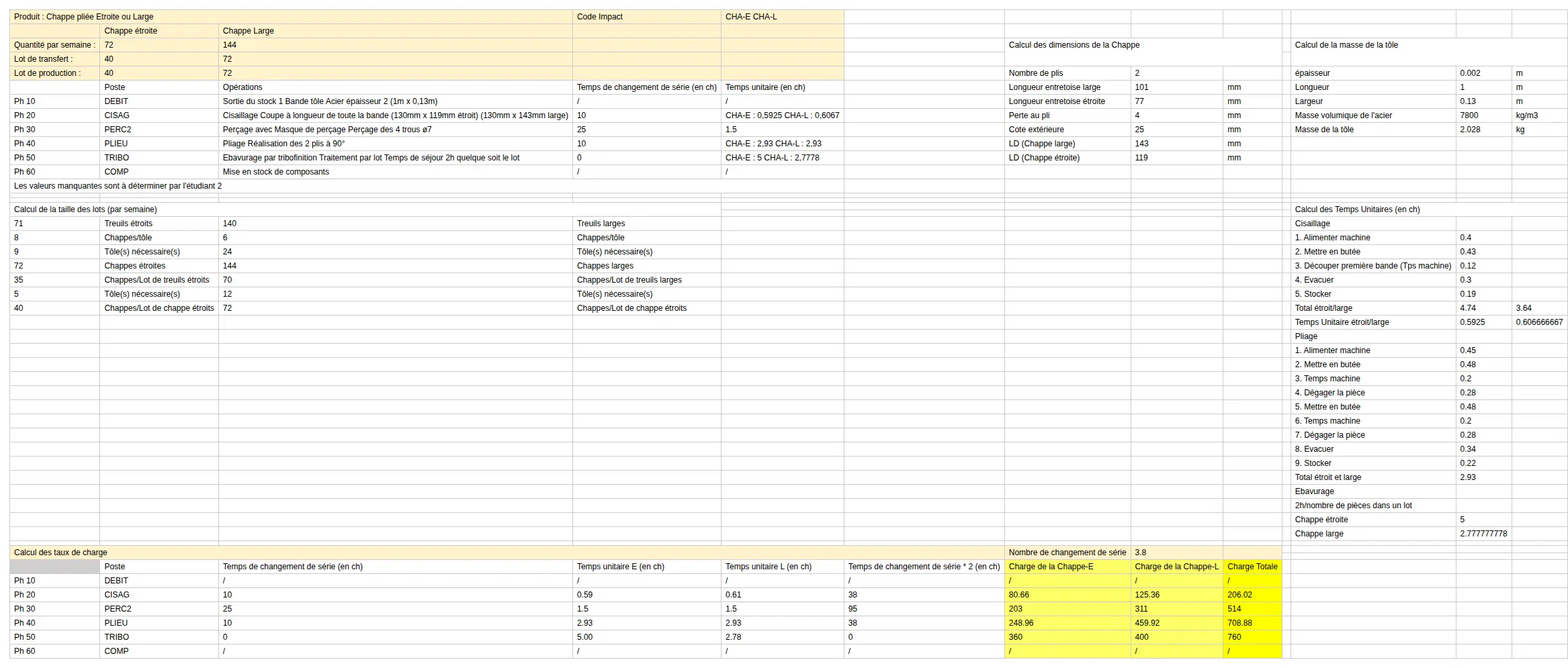

Produit :  Chappe pliée Etroite ou Large   Code Impact "CHA-E
CHA-L"
 Chappe étroite Chappe Large
Quantité par semaine : 72 144    Calcul des dimensions de la Chappe    Calcul de la masse de la tôle
Lot de transfert : 40 72
Lot de production : 40 72    Nombre de plis 2   épaisseur 0.002 m
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"  Longueur entretoise large 101 mm  Longueur 1 m
Ph 10 DEBIT "Sortie du stock
1 Bande tôle Acier épaisseur 2 (1m x 0 13m)" / /  Longueur entretoise étroite 77 mm  Largeur 0.13 m
Ph 20 CISAG "Cisaillage
Coupe à longueur de toute la bande (130mm x 119mm étroit) (130mm x 143mm large) " 10 "CHA-E : 0 5925
CHA-L : 0 6067"  Perte au pli  4 mm  Masse volumique de l'acier 7800 kg/m3
Ph 30 PERC2 "Perçage avec Masque de perçage
Perçage des 4 trous ø7" 25 1.5  Cote extérieure 25 mm  Masse de la tôle 2.028 kg
Ph 40 PLIEU "Pliage
Réalisation des 2 plis à 90°" 10 "CHA-E : 2 93
CHA-L : 2 93"  LD (Chappe large) 143 mm
Ph 50 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 "CHA-E : 5
CHA-L : 2 7778"  LD (Chappe étroite) 119 mm
Ph 60 COMP "Mise en stock
de composants" / /
Les valeurs manquantes sont à déterminer par l'étudiant 2

Calcul de la taille des lots (par semaine)          Calcul des Temps Unitaires (en ch)

71 Treuils étroits 140 Treuils larges       Cisaillage
8 Chappes/tôle 6 Chappes/tôle       1. Alimenter machine 0.4
9 Tôle(s) nécessaire(s) 24 Tôle(s) nécessaire(s)       2. Mettre en butée 0.43
72 Chappes étroites  144 Chappes larges       3. Découper première bande (Tps machine) 0.12
35 Chappes/Lot de treuils étroits 70 Chappes/Lot de treuils larges       4. Evacuer 0.3
5 Tôle(s) nécessaire(s) 12 Tôle(s) nécessaire(s)       5. Stocker 0.19
40 Chappes/Lot de chappe étroits 72 Chappes/Lot de chappe étroits       Total étroit/large 4.74 3.64
          Temps Unitaire étroit/large 0.5925 0.606666666666667
          Pliage
          1. Alimenter machine 0.45
          2. Mettre en butée 0.48
          3. Temps machine 0.2
          4. Dégager la pièce  0.28
          5. Mettre en butée 0.48
          6. Temps machine 0.2
          7. Dégager la pièce 0.28
          8. Evacuer  0.34
          9. Stocker 0.22
          Total étroit et large 2.93
          Ebavurage
          2h/nombre de pièces dans un lot
          Chappe étroite 5
          Chappe large 2.77777777777778

Calcul des taux de charge      Nombre de changement de série 3.8

 Poste Temps de changement de série (en ch) "Temps unitaire E
(en ch)" "Temps unitaire L
(en ch)" Temps de changement de série * 2 (en ch) Charge de la Chappe-E Charge de la Chappe-L Charge Totale
Ph 10 DEBIT / / / / / / /
Ph 20 CISAG 10 0.59 0.61 38 80.66 125.36 206.02
Ph 30 PERC2 25 1.5 1.5 95 203 311 514
Ph 40 PLIEU 10 2.93 2.93 38 248.96 459.92 708.88
Ph 50 TRIBO 0 5.00 2.78 0 360 400 760
Ph 60 COMP / / / / / / /

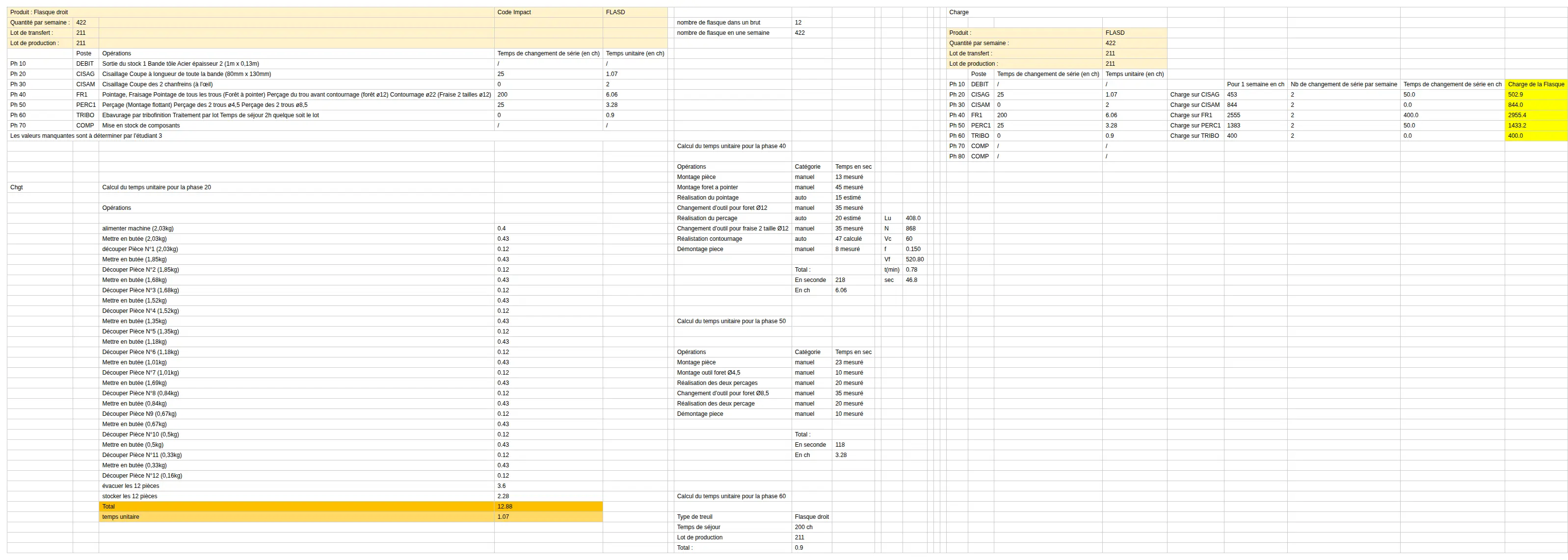

Produit :  Flasque droit   Code Impact FLASD           Charge
Quantité par semaine : 422     nombre de flasque dans un brut  12
Lot de transfert : 211     nombre de flasque en une semaine 422        Produit :   FLASD
Lot de production : 211              Quantité par semaine :   422
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"           Lot de transfert :   211
Ph 10 DEBIT "Sortie du stock
1 Bande tôle Acier épaisseur 2 (1m x 0 13m)" / /           Lot de production :   211
Ph 20 CISAG "Cisaillage
Coupe à longueur de toute la bande (80mm x 130mm)" 25 1.07            Poste Temps de changement de série (en ch) Temps unitaire (en ch)
Ph 30 CISAM "Cisaillage
Coupe des 2 chanfreins (à l'œil)" 0 2           Ph 10 DEBIT / /  Pour 1 semaine en ch Nb de changement de série par semaine Temps de changement de série en ch  Charge de la Flasque
Ph 40 FR1 "Pointage  Fraisage
Pointage de tous les trous (Forêt à pointer)
Perçage du trou avant contournage (forêt ø12)
Contournage ø22 (Fraise 2 tailles ø12)" 200 6.06           Ph 20 CISAG 25 1.07 Charge sur CISAG 453 2 50.0 502.9
Ph 50 PERC1 "Perçage (Montage flottant)
Perçage des 2 trous ø4 5
Perçage des 2 trous ø8 5" 25 3.28           Ph 30 CISAM 0 2 Charge sur CISAM 844 2 0.0 844.0
Ph 60 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 0.9           Ph 40 FR1 200 6.06 Charge sur FR1 2555 2 400.0 2955.4
Ph 70 COMP "Mise en stock
de composants" / /           Ph 50 PERC1 25 3.28 Charge sur PERC1 1383 2 50.0 1433.2
Les valeurs manquantes sont à déterminer par l'étudiant 3               Ph 60 TRIBO 0 0.9 Charge sur TRIBO 400 2 0.0 400.0
      Calcul du temps unitaire pour la phase 40         Ph 70 COMP / /
               Ph 80 COMP / /
      Opérations Catégorie Temps en sec
      Montage pièce manuel 13 mesuré
Chgt   Calcul du temps unitaire pour la phase 20    Montage foret a pointer  manuel 45 mesuré
      Réalisation du pointage auto 15 estimé
  Opérations    Changement d'outil pour foret Ø12 manuel 35 mesuré
      Réalisation du percage auto 20 estimé  Lu 408.0
  "alimenter machine (2 03kg)" 0.4   Changement d'outil pour fraise 2 taille Ø12 manuel 35 mesuré  N 868
  "Mettre en butée (2 03kg)" 0.43   Réalistation contournage auto 47 calculé  Vc 60
  "découper Pièce N°1 (2 03kg)" 0.12   Démontage piece  manuel 8 mesuré  f 0.150
  "Mettre en butée (1 85kg)" 0.43       Vf 520.80
  "Découper Pièce N°2 (1 85kg)" 0.12    Total :   t(min) 0.78
  "Mettre en butée (1 68kg)" 0.43    En seconde 218  sec 46.8
  "Découper Pièce N°3 (1 68kg)" 0.12    En ch 6.06
  "Mettre en butée (1 52kg)" 0.43
  "Découper Pièce N°4 (1 52kg)" 0.12
  "Mettre en butée (1 35kg)" 0.43   Calcul du temps unitaire pour la phase 50
  "Découper Pièce N°5 (1 35kg)" 0.12
  "Mettre en butée (1 18kg)" 0.43
  "Découper Pièce N°6 (1 18kg)" 0.12   Opérations Catégorie Temps en sec
  "Mettre en butée (1 01kg)" 0.43   Montage pièce manuel 23 mesuré
  "Découper Pièce N°7 (1 01kg)" 0.12   "Montage outil foret Ø4 5" manuel 10 mesuré
  "Mettre en butée (1 69kg)" 0.43   Réalisation des deux percages manuel 20 mesuré
  "Découper Pièce N°8 (0 84kg)" 0.12   "Changement d'outil pour foret Ø8 5" manuel 35 mesuré
  "Mettre en butée (0 84kg)" 0.43   Réalisation des deux percage manuel 20 mesuré
  "Découper Pièce N9 (0 67kg)" 0.12   Démontage piece  manuel 10 mesuré
  "Mettre en butée (0 67kg)" 0.43
  "Découper Pièce N°10 (0 5kg)" 0.12    Total :
  "Mettre en butée (0 5kg)" 0.43    En seconde 118
  "Découper Pièce N°11 (0 33kg)" 0.12    En ch 3.28
  "Mettre en butée (0 33kg)" 0.43
  "Découper Pièce N°12 (0 16kg)" 0.12
  évacuer les 12 pièces 3.6
  stocker les 12 pièces 2.28   Calcul du temps unitaire pour la phase 60
  Total 12.88
  temps unitaire 1.07   Type de treuil Flasque droit
      Temps de séjour 200 ch
      Lot de production 211
      Total : 0.9

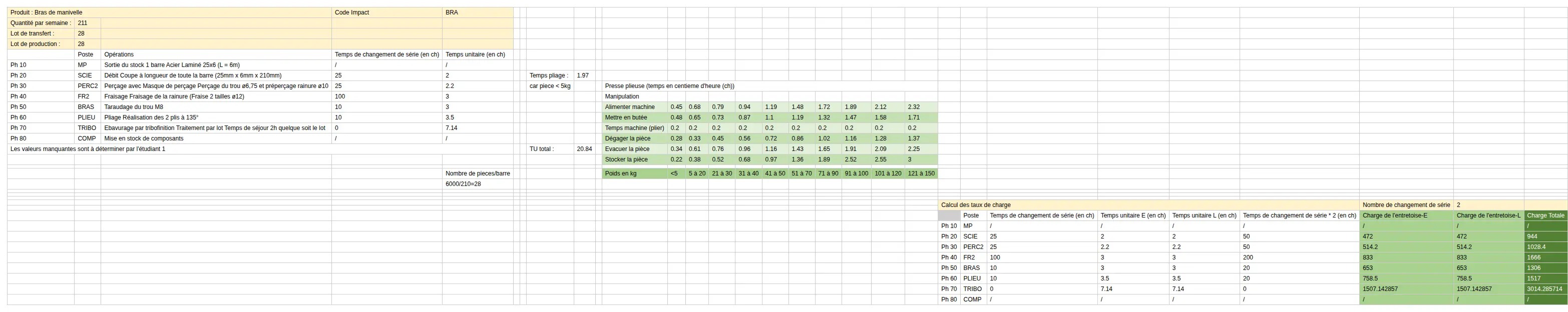

Produit :  Bras de manivelle   Code Impact BRA
Quantité par semaine : 211
Lot de transfert : 28
Lot de production : 28
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"
Ph 10 MP "Sortie du stock
1 barre Acier Laminé 25x6 (L = 6m)" / /
Ph 20 SCIE "Débit
Coupe à longueur de toute la barre (25mm x 6mm x 210mm)" 25 2   Temps pliage :  1.97
Ph 30 PERC2 "Perçage avec Masque de perçage
Perçage du trou ø6 75 et préperçage  rainure ø10" 25 2.2   car piece < 5kg   Presse plieuse (temps en centieme d'heure (ch))
Ph 40 FR2 "Fraisage
Fraisage de la rainure (Fraise 2 tailles ø12)" 100 3      Manipulation
Ph 50 BRAS "Taraudage
du trou M8" 10 3      Alimenter machine 0.45 0.68 0.79 0.94 1.19 1.48 1.72 1.89 2.12 2.32
Ph 60 PLIEU "Pliage
Réalisation des 2 plis à 135°" 10 3.5      Mettre en butée 0.48 0.65 0.73 0.87 1.1 1.19 1.32 1.47 1.58 1.71
Ph 70 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 7.14      Temps machine (plier) 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
Ph 80 COMP "Mise en stock
de composants" / /      Dégager la pièce 0.28 0.33 0.45 0.56 0.72 0.86 1.02 1.16 1.28 1.37
Les valeurs manquantes sont à déterminer par l'étudiant 1       TU total : 20.84  Evacuer la pièce 0.34 0.61 0.76 0.96 1.16 1.43 1.65 1.91 2.09 2.25
          Stocker la pièce 0.22 0.38 0.52 0.68 0.97 1.36 1.89 2.52 2.55 3

    Nombre de pieces/barre      Poids en kg <5 5 à 20 21 à 30 31 à 40 41 à 50 51 à 70 71 à 90 91 à 100 101 à 120 121 à 150
    6000/210=28

                     Calcul des taux de charge      Nombre de changement de série 2

                      Poste Temps de changement de série (en ch) "Temps unitaire E
(en ch)" "Temps unitaire L
(en ch)" Temps de changement de série * 2 (en ch) Charge de l'entretoise-E Charge de l'entretoise-L Charge Totale
                     Ph 10 MP / / / / / / /
                     Ph 20 SCIE 25 2 2 50 472 472 944
                     Ph 30 PERC2 25 2.2 2.2 50 514.2 514.2 1028.4
                     Ph 40 FR2 100 3 3 200 833 833 1666
                     Ph 50 BRAS 10 3 3 20 653 653 1306
                     Ph 60 PLIEU 10 3.5 3.5 20 758.5 758.5 1517
                     Ph 70 TRIBO 0 7.14 7.14 0 1507.14285714286 1507.14285714286 3014.28571428571
                     Ph 80 COMP / / / / / / /

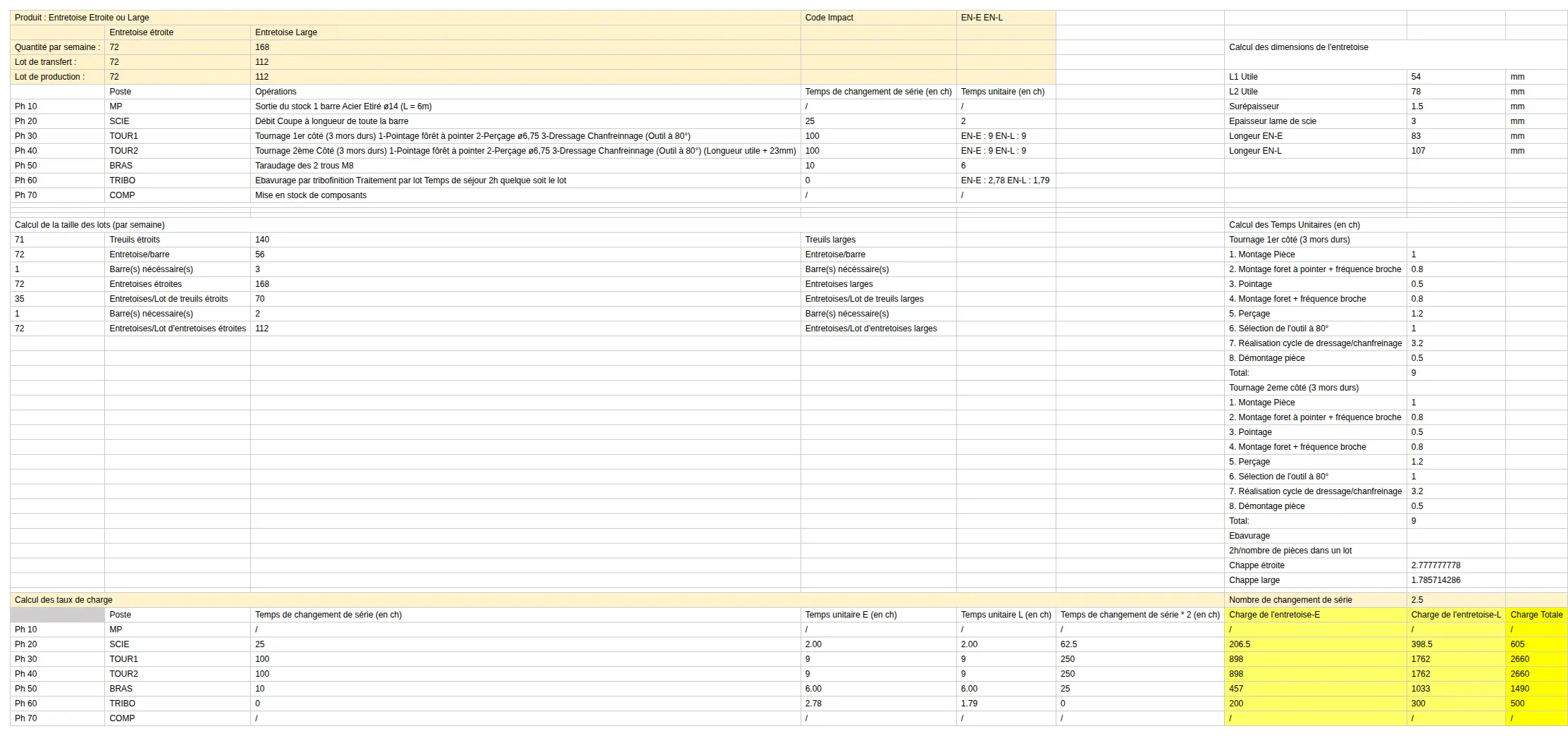

Produit :  Entretoise Etroite ou Large   Code Impact "EN-E
EN-L"
 Entretoise étroite Entretoise Large
Quantité par semaine : 72 168    Calcul des dimensions de l'entretoise
Lot de transfert : 72 112
Lot de production : 72 112    L1 Utile 54 mm
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"  L2 Utile 78 mm
Ph 10 MP "Sortie du stock
1 barre Acier Etiré ø14 (L = 6m)" / /  Surépaisseur 1.5 mm
Ph 20 SCIE "Débit
Coupe à longueur de toute la barre" 25 2  Epaisseur lame de scie 3 mm
Ph 30 TOUR1 "Tournage 1er côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø6 75
3-Dressage Chanfreinnage (Outil à 80°)" 100 "EN-E : 9
EN-L : 9"  Longeur EN-E 83 mm
Ph 40 TOUR2 "Tournage 2ème Côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø6 75
3-Dressage Chanfreinnage (Outil à 80°) (Longueur utile + 23mm)" 100 "EN-E : 9
EN-L : 9"  Longeur EN-L 107 mm
Ph 50 BRAS "Taraudage
des 2 trous M8" 10 6
Ph 60 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 "EN-E : 2 78
EN-L : 1 79"
Ph 70 COMP "Mise en stock
de composants" / /

Calcul de la taille des lots (par semaine)      Calcul des Temps Unitaires (en ch)
71 Treuils étroits 140 Treuils larges   Tournage 1er côté (3 mors durs)
72 Entretoise/barre 56 Entretoise/barre   1. Montage Pièce 1
1 Barre(s) nécéssaire(s) 3 Barre(s) nécéssaire(s)   2. Montage foret à pointer + fréquence broche 0.8
72 Entretoises étroites 168 Entretoises larges   3. Pointage 0.5
35 Entretoises/Lot de treuils étroits 70 Entretoises/Lot de treuils larges   4. Montage foret + fréquence broche 0.8
1 Barre(s) nécessaire(s) 2 Barre(s) nécessaire(s)   5. Perçage 1.2
72 Entretoises/Lot d'entretoises étroites 112 Entretoises/Lot d'entretoises larges   6. Sélection de l'outil à 80° 1
      7. Réalisation cycle de dressage/chanfreinage 3.2
      8. Démontage pièce 0.5
      Total: 9
      Tournage 2eme côté (3 mors durs)
      1. Montage Pièce 1
      2. Montage foret à pointer + fréquence broche 0.8
      3. Pointage 0.5
      4. Montage foret + fréquence broche 0.8
      5. Perçage 1.2
      6. Sélection de l'outil à 80° 1
      7. Réalisation cycle de dressage/chanfreinage 3.2
      8. Démontage pièce 0.5
      Total: 9
      Ebavurage
      2h/nombre de pièces dans un lot
      Chappe étroite 2.77777777777778
      Chappe large 1.78571428571429

Calcul des taux de charge      Nombre de changement de série 2.5

 Poste Temps de changement de série (en ch) "Temps unitaire E
(en ch)" "Temps unitaire L
(en ch)" Temps de changement de série * 2 (en ch) Charge de l'entretoise-E Charge de l'entretoise-L Charge Totale
Ph 10 MP / / / / / / /
Ph 20 SCIE 25 2.00 2.00 62.5 206.5 398.5 605
Ph 30 TOUR1 100 9 9 250 898 1762 2660
Ph 40 TOUR2 100 9 9 250 898 1762 2660
Ph 50 BRAS 10 6.00 6.00 25 457 1033 1490
Ph 60 TRIBO 0 2.78 1.79 0 200 300 500
Ph 70 COMP / / / / / / /
Produit :  Entretoise Etroite ou Large   Code Impact "ENE-E
ENE-L"
 Entretoise étroite Entretoise Large
Quantité par semaine : 72 168    Calcul des dimensions de l'entretoise
Lot de transfert : 72 112
Lot de production : 72 112    L1 Utile 54 mm
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"  L2 Utile 78 mm
Ph 10 MP "Sortie du stock
1 barre Acier Etiré ø14 (L = 6m)" / /  Surépaisseur 1.5 mm
Ph 20 SCIE "Débit
Coupe à longueur de toute la barre" 25 2  Epaisseur lame de scie 3 mm
Ph 30 TOUR1 "Tournage 1er côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø6 75
3-Dressage Chanfreinnage Chariotage (Outil à 80°)" 100 "ENE-E : 11
ENE-L : 11"  Longeur EN-E 83 mm
Ph 40 TOUR2 "Tournage 2ème Côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø6 75
3-Dressage Chanfreinnage (Outil à 80°) (Longueur Utile + 23mm)" 100 "ENE-E : 9
ENE-L : 9"  Longeur EN-L 107 mm
Ph 50 BRAS "Taraudage
des 2 trous M8" 10 6
Ph 60 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 "ENE-E : 2 78
ENE-L : 1 78"
Ph 70 COMP "Mise en stock
de composants" / /

Calcul de la taille des lots (par semaine)     Calcul des Temps Unitaires (en ch)
71 Treuils étroits 140 Treuils larges  Tournage 1er côté (3 mors durs)
72 Entretoise/barre 56 Entretoise/barre  1. Montage Pièce 1
1 Barre(s) nécéssaire(s) 3 Barre(s) nécéssaire(s)  2. Montage foret à pointer + fréquence broche 0.8
72 Entretoises étroites 168 Entretoises larges  3. Pointage 0.5
35 Entretoises/Lot de treuils étroits 70 Entretoises/Lot de treuils larges  4. Montage foret + fréquence broche 0.8
1 Barre(s) nécessaire(s) 2 Barre(s) nécessaire(s)  5. Perçage 1.2
72 Entretoises/Lot d'entretoises étroites 112 Entretoises/Lot d'entretoises larges  6. Sélection de l'outil à 80° 1
     7. Réalisation cycle de d'ébauche paraxiale 5.2
     8. Démontage pièce 0.5
     Total: 11
     Tournage 2eme côté (3 mors durs)
     1. Montage Pièce 1
     2. Montage foret à pointer + fréquence broche 0.8
     3. Pointage 0.5
     4. Montage foret + fréquence broche 0.8
     5. Perçage 1.2
     6. Sélection de l'outil à 80° 1
     7. Réalisation cycle de dressage/chanfreinage 3.2
     8. Démontage pièce 0.5
     Total: 9
     Ebavurage
     2h/nombre de pièces dans un lot
     Chappe étroite 2.77777777777778
     Chappe large 1.78571428571429

Calcul des taux de charge      Nombre de changement de série 2.5

 Poste Temps de changement de série (en ch) "Temps unitaire E
(en ch)" "Temps unitaire L
(en ch)" Temps de changement de série * 2 (en ch) Charge de l'entretoise-E Charge de l'entretoise-L Charge Totale
Ph 10 MP / / / / / / /
Ph 20 SCIE 25 2.00 2.00 62.5 206.5 398.5 605
Ph 30 TOUR1 100 11 11 250 1042 2098 3140
Ph 40 TOUR2 100 9 9 250 898 1762 2660
Ph 50 BRAS 10 6.00 6.00 25 457 1033 1490
Ph 60 TRIBO 0 2.78 1.79 0 200 300 500
Ph 70 COMP / / / / / / /
Produit :  Axe manivelle   Code Impact "AX-E
AX-L"
Quantité par semaine : 71 et 140
Lot de transfert : 57 et 47
Lot de production : 57 et 47
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)" Lot de transfert / Lot de production MOY E MOY L      Produit :   AXE-E AXE-L
Ph 10 MP "Sortie du stock
1 barre Acier Etiré ø18 (L = 6m)" / / Longueur utile 54 78      Quantité par semaine :   71 140
Ph 20 SCIE "Débit
Coupe à longueur de toute la barre" 25 5 Longueur pièce finie 99 123 longueur utile + 45     Lot de transfert :   58 47
Ph 30 TOUR1 "Tournage 1er côté (3 mors durs)
1-Pointage fôrêt à pointer
2-Perçage ø6 75
3-Dressage Chanfreinnage Chariotage (Outil à 80°)" 100 "4 4 et 4 6" Longueur pièce brute 102 126  + 2 fois la surépaisseurs     Lot de production :   58 47
Ph 40 TOUR2 "Tournage 2ème Côté (3 mors durs)
1-Dressage Chanfreinnage (Outil à 80°) (Longueur Utile + 45mm) => (L1= 99 mm L2= 123 mm)" 100 1.77 Longueur consommée pour une pièce 105 129  + 2mm de scie et une incertitude de 1mm      Poste Temps de changement de série (en ch) Temps unitaire (en ch) Temps unitaire (en ch)
Ph 50 FR2 "Fraisage
du méplat" 25 5 Nb de pièce réalisables dans une barre de 6m 57 47 barre de 6m divisé par la longueur consommée pour une pièce     Ph 10 MP / / /  Pour 1 semaine en ch Nb de changement de série par semaine Temps de changement de série en ch  Charge de la Flasque
Ph 60 BRAS "Taraudage
du trou M8" 10 6 Chute  0 0 en millimètres     Ph 20 SCIE 25 5 5 charge sur SCIE 1055 4.2 105.1 1160.1
Ph 70 TRIBO "Ebavurage par tribofinition
Traitement par lot
Temps de séjour 2h quelque soit le lot" 0 "3 5 et 4 3"         Ph 30 TOUR1 100 4.4 4.6 Charge sur TOUR1 956 4.2 420.3 1376.7
Ph 80 COMP "Mise en stock
de composants" / /         Ph 40 TOUR2 100 1.77 1.77 Charge sur TOUR2 373  4.2  420.3 793.8
             Ph 50 FR2 25 5 5 Charge sur FR2 1055 4.2 105.1 1160.1
             Ph 60 BRAS 10 6 6 Charge sur BRAS 1266 4.2 42.0 1308.0
             Ph 70 TRIBO 0 3.5 4.3 Charge sur TRIBO 851 4.2 0.0 850.5
Calcul du temps unitaire pour la phase 30             Ph 80 COMP / / /

Opérations Catégorie Temps en sec treuil étroit Temps en sec treuil large
Montage pièce (3 mors durs) Manuel 20 mesuré 20 mesuré  Cycle de dressage
Montage foret à pointer sur poupée mobile Manuel 19 mesuré 19 mesuré
Réalisation du pointage  Techno manuel 10 estimé 10 estimé
"Montage foret Ø6 75 sur poupée mobile" Manuel 19 mesuré 19 mesuré Détail du cycle de dressage / chariotage : Lu : 17
Réalisation perçage sur la moitié de la longueur Techno manuel 20 mesuré 30 mesuré  N : 2653
Sélection de l'outil à 80° Manuel 21 mesuré 21 mesuré ØD =18mm Ød = 15mm  Vf : 398
Réalisation du cycle dressage chariotage  Technologique "27 8 calculé" "27 8 calculé" "Vc = 150 m/min f = 0 15 mm/tr" Tps  en sec : 2.6
Démontage de la pièce (3 mors durs) Manuel 20 mesuré 20 mesuré

 Total :
 En seconde 156.8 166.8    Cycle de chariotage
 En ch 4.4 4.6
     Passe Ø N Vf Lu Tps en min Tps s
     1 16.5 2893 433 45 0.10 6.2
     2 16 2984 447 45 0.10 6.0
     3 15.5 3080 462 45 0.10 5.8
     Finition axiale 15 2546 381 45 0.12 7.1
           25.2

    "Cycle complet en seconde : 27 8"

  Calcul du temps unitaire pour la phase 40

  Opérations Catégorie Temps en sec
  Montage pièce (3 mors durs) Manuel 20 mesuré
  Sélection de l'outil à 80° Manuel 21 mesuré Détail du cycle de dressage : Lu : 17
  Réalisation du cycle dressage Technologique "2 6 calculé"  N : 2652
  Démontage de la pièce (3 mors durs) Manuel 20 mesuré ØD =18mm Ød = 15mm  Vf : 397
     "Vc = 150 m/min f = 0 15 mm/tr" Tps  en sec : 2.6
   Total :
   En seconde 63.6
   En ch 1.77

  Calcul du temps unitaire pour la phase 70

  Type de treuil Etroit Large
  Temps de séjour 200 ch 200 ch
  Lot de production 57 47
  Total : 3.5 4.3
Produit Semi Ouvré :  Bande de Tôle   Code Impact BD130
Quantité par semaine : 60
Lot de transfert : 30
Lot de production : 30
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"
Ph 10 MP "Sortie du stock
1 tôle épaisseur 2 (1m x 2m)" / /
Ph 20 CISAG "Cisaillage
Coupe à longueur de bandes (0 13m x 1m) - toute la tôle" 25 1.3
Ph 30 DEBIT "Mise en stock
Produits débités" / /

Les valeurs manquantes sont à déterminer par l'étudiant 1
      Calcul des taux de charge      Nombre de changement de série 4

       Poste Temps de changement de série (en ch) "Temps unitaire E
(en ch)" "Temps unitaire L
(en ch)" Temps de changement de série * 2 (en ch) Charge de l'entretoise-E Charge de l'entretoise-L Charge Totale
      Ph 10 MP / / / / / / /
      Ph 20 SCIE 25 1.30 1.30 100 178 178 356
      Ph 30 COMP / / / / / / /
Produit :  TREUIL Etroit   Code Impact "TR-E
TR-L"
Quantité par semaine : 71
Lot de transfert : 36
Lot de production : 36
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"
Ph 10 COMP "Sortie du stock
de tous les composants nécessaires" / /
Ph 20 ASS "Assemblage - Soudage
du treuil" 0 25     Produit :   TR-E TR-L
Ph 30 PF "Mise en stock
Produits Finis" / /     Quantité par semaine :   71 140
         Lot de transfert :   36 70
         Lot de production :   36 70
Produit :  TREUIL Large   Code Impact "TR-E
TR-L"      Poste Temps de changement de série (en ch) Temps unitaire (en ch) Temps unitaire (en ch)
Quantité par semaine : 140        Ph 10 COMP / / /  Pour 1 semaine en ch Nb de changement de série par semaine Temps de changement de série en ch  Charge du Treuil
Lot de transfert : 70        Ph 20 ASS 0 25 25 Charge sur ASS 5275 4 0.00 5275.00
Lot de production : 70        Ph 30 PF / / /
 Poste Opérations Temps de changement de série (en ch) "Temps unitaire
(en ch)"
Ph 10 COMP "Sortie du stock
de tous les composants nécessaires" / /
Ph 20 ASS "Assemblage - Soudage
du treuil" 0 25
Ph 30 PF "Mise en stock
Produits Finis" / /

 SCIE TOUR1 TOUR2 PERC1 PERC2 BRAS TRIBO CISAG CISAM FR1 FR2 PLIEU ASS
 Charge Charge Charge Charge Charge Charge Charge Charge Charge Charge Charge Charge Charge  En cH
Moyeu 944.00 2335.56 2386.76 1380.00  808.00 799.84
Chappe     514.00  760.00 206.02    708.88
Flasque    1433.22   400.00 502.95 844.00 2955.44
Bras de Manivelle 944.00    1028.40 1666.00 3014.29    1666.00 1517.00
Entretoise 605.00 2660.00 2660.00   1490.00 500.00
GAMMES ET CHARGES SAE 2.4 (XLSX) - Fichier XLS

GAMMES ET CHARGES SAE 2.4 (XLSX)

Aperçu texte

Sur le même sujet

Partager le fichier

Lien court

Code HTML

Code BB

Lien permanent
